D/Aコンバータ、16ビット、デュアル、全機能内蔵、シリアル入力、ユニポーラ / バイポーラ対応、電圧出力

データシート (Rev. F) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 全機能内蔵、12/14/16ビットのデュアルD/Aコンバータ（DAC）
  • 単電源および両電源で動作
  • 出力範囲はソフトウェアで設定可能
  • +5V、+10V、+10.8V、±5V、±10V、±10.8V
  • INL：誤差±16LSB（max）、DNL誤差：±1LSB（max）
  • 総合未調整誤差（TUE）：0.1% / フルスケール（max）
  • セトリング・タイム：10μs（max）
  • 内蔵リファレンス：5ppm/℃（max）
  • リファレンス電圧バッファを内蔵
  • パワーアップ / ブローンアウト時の出力制御
  • LDACを介してデータの同時更新が可能
  • 非同期CLRによってゼロまたはミッド・スケールにクリアが可能

AD5722R/AD5732R/AD5752Rは、デュアル、12/14/16ビットのシリアル入力、電圧出力D/Aコンバータです。これらのデバイスは、+4.5V～+16.5Vの単電源電圧または±4.5V～±16.5Vの両電源電圧で動作します。公称フルスケール出力範囲は、+5V、+10V、+10.8V、±5V、±10V、または±10.8Vにソフトウェアから設定することができます。また、出力アンプ、リファレンス電圧バッファ、弊社独自のパワーアップ / パワーダウン制御回路も内蔵しています。

これらの製品は、単調性の保証、最大±16LSBの積分非直線性（INL）、低ノイズ、最大10µsのセトリング・タイム、それに2.5Vの内蔵リファレンスを提供しています。

AD5722R/AD5732R/AD5752Rは、最大30MHzのクロック・レートで動作し、DSPおよびマイクロコントローラ・インターフェース規格と互換性を持つシリアル・インターフェースを採用しています。ダブル・バッファリングの採用により、全DACの同時更新が可能です。入力コーディングは、バイポーラ出力に対しては2の補数またはオフセット・バイナリ（BIN/2sCompピンの状態で指定）を、ユニポーラ出力に対してはストレート・バイナリを、それぞれ選択することができます。非同期クリア機能により、すべてのDACレジスタをゼロ・スケールまたはミッドスケール出力にクリアすることができます。このデバイスは24ピンTSSOPパッケージを採用し、－40℃～+85℃の工業温度範囲で仕様を保証します。

アプリケーション

  • 工業用オートメーション
  • クローズド・ループ・サーボ制御、プロセス制御
  • 自動車のテストおよび測定
  • プログラマブルなロジック・コントローラ
AD5752R
D/Aコンバータ、16ビット、デュアル、全機能内蔵、シリアル入力、ユニポーラ / バイポーラ対応、電圧出力

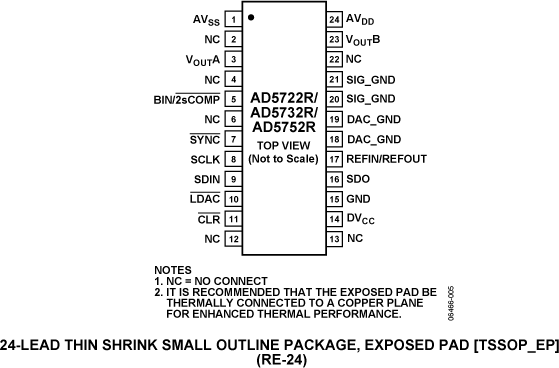

AD5722R/AD5732R/AD5752R Functional Block Diagram AD5722R/AD5732R/AD5752R Pin Configuration
