AD5710R

新規設計に推奨

8-channel 16-bit Configurable IDAC/VDAC with On-Chip Reference

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Octal channel, configurable as any combination of VDAC or IDAC
  • Guaranteed monotonicity : ±1 LSB16 Max DNL
  • 50mA output current drive for IDAC and VDAC modes
  • 70mV max headroom for VDAC mode
  • 0.25V max headroom for IDAC mode
  • 2.5V internal voltage reference, 3ppm/°C typical
  • Device addressable SPI interface
  • Output supply range: +1.71V to +5.5V
  • Diagnostic monitoring for output voltage, output current, and die temperature
  • Ultra small form factor: 2.1mm × 2.2mm, 25-ball WLCSP
  • Operating temperature range: −40 °C to +125 °C

The AD5710R features eight DAC channels that can be independently configured as either a current output digital-to-analog converter (IDAC) or a voltage output digital-to-analog converter (VDAC). The AD5710R includes an integrated 2.5V, 3ppm/°C reference.

When the AD5710R outputs are configured as an IDAC, the output current range is 0mA to 50mA. When configured as a VDAC, the output voltage range is 0V to VREF or 0V to 2 × VREF.

The AD5710R is available in a 25-ball wafer level chip scale packaging (WLCSP) and is specified over the −40°C to +125°C temperature range.

APPLICATIONS

  • Optical networking
  • Instrumentation
  • Data acquisition
  • Automatic test equipment
  • Process control and industrial automation
AD5710R
8-channel 16-bit Configurable IDAC/VDAC with On-Chip Reference

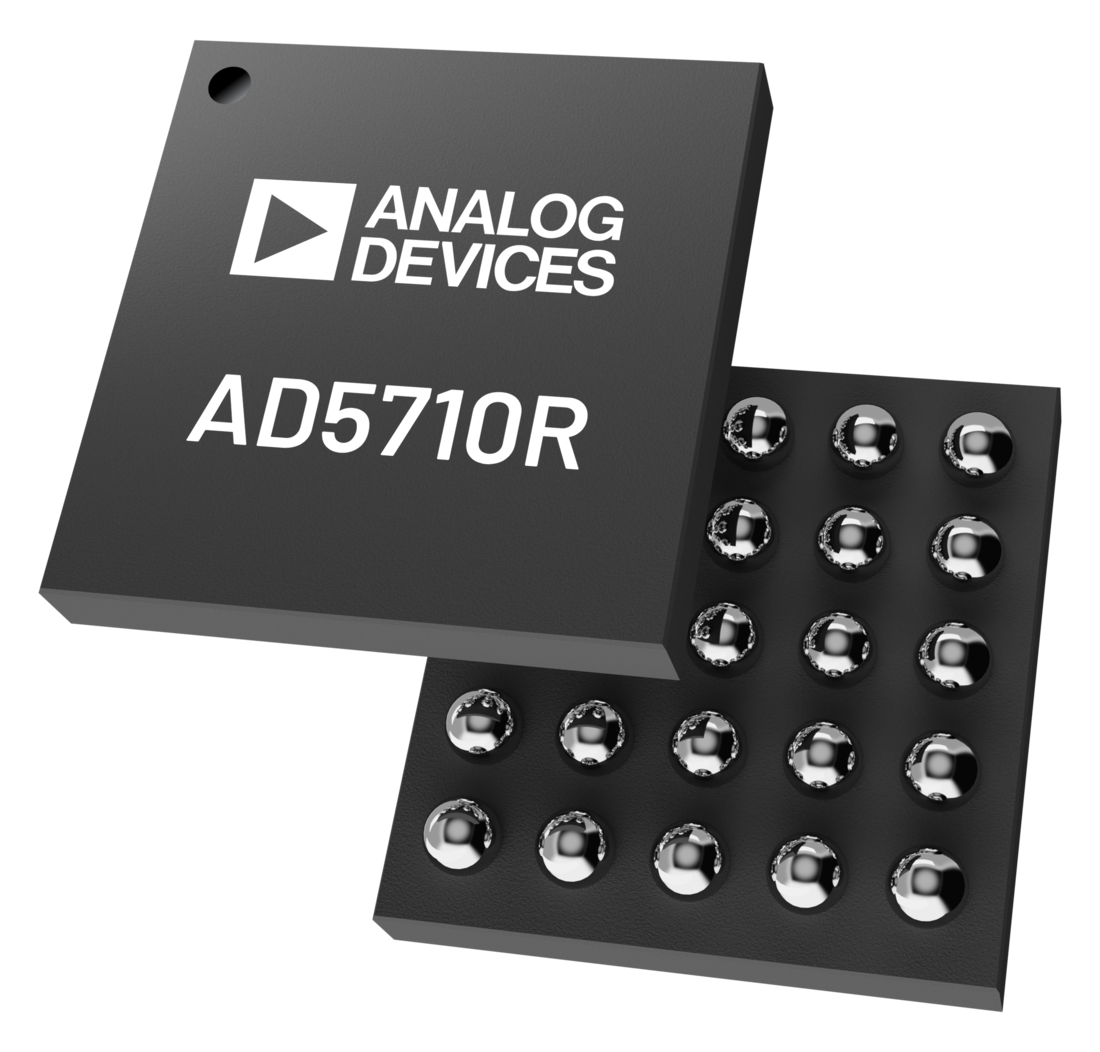

AD5710R Functional Block Diagram AD5710R Pin Configuration AD5710R Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5710R

Evaluation Board for the AD5710R 16-Bit, 8-Channel Configurable IDAC/VDAC with On-Chip Reference

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD5710R
  • Various link options
  • PC control in conjunction with the EVAL-SDP-CK1Z board

製品詳細

This user guide details the operation of the EVAL-AD5710R-ARDZ for the AD5710R.

The EVAL-AD5710R-ARDZ features a power solution using the MAX77859 switching regulator to generate 6V via a USB-C cable. Additionally, on-board regulators such as the ADP150ACBZ-1.8 generate power for IOVDD and the ADM7171ACPZ to supply AVDD and PVDD. Also, an additional on-board voltage reference, the ADR3625BRMZ, is incorporated.

The EVAL-AD5710R-ARDZ interfaces with a PC via USB through the SDP-K1 board. A peripheral module interface (PMOD) is also available, allowing the evaluation board to operate without the SDP-K1. When using a microcontroller via the PMOD connection, the SDP-K1 must be disconnected, and ACE software functionality is not available.
EVAL-AD5710R
Evaluation Board for the AD5710R 16-Bit, 8-Channel Configurable IDAC/VDAC with On-Chip Reference

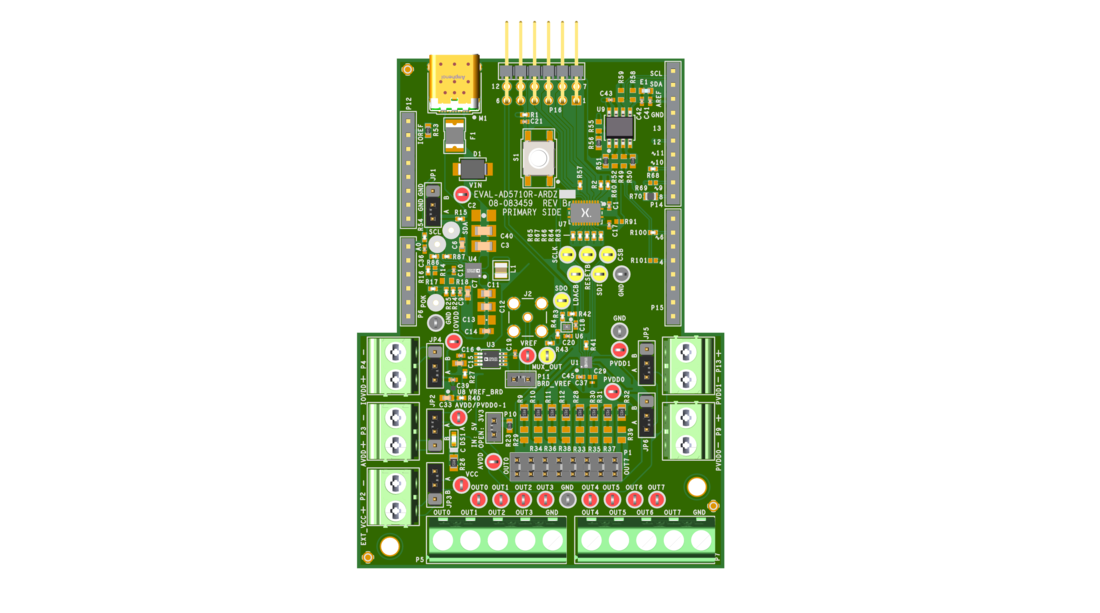

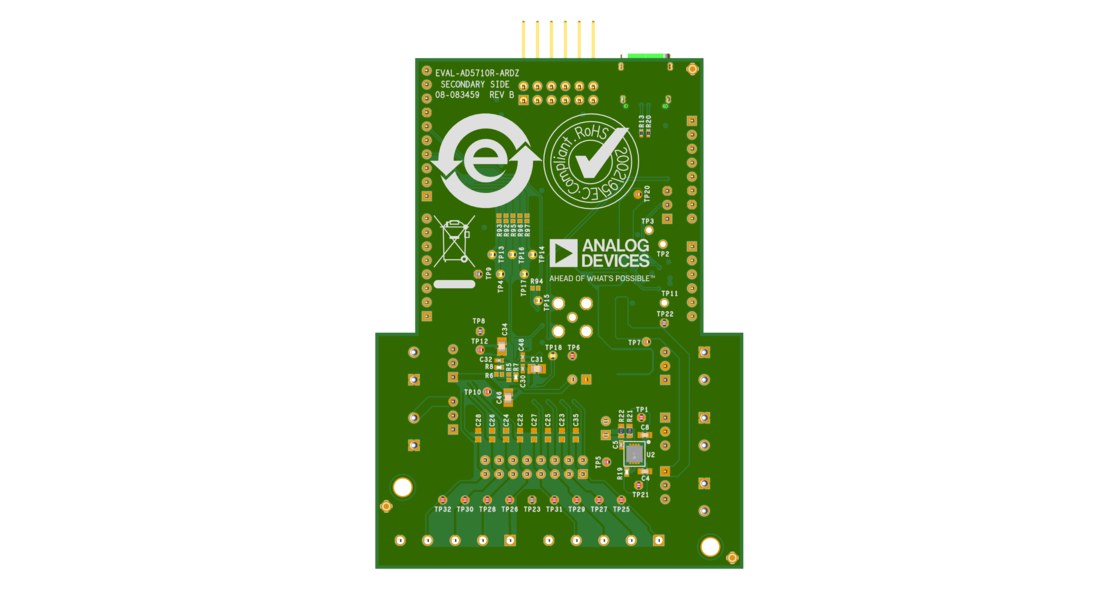

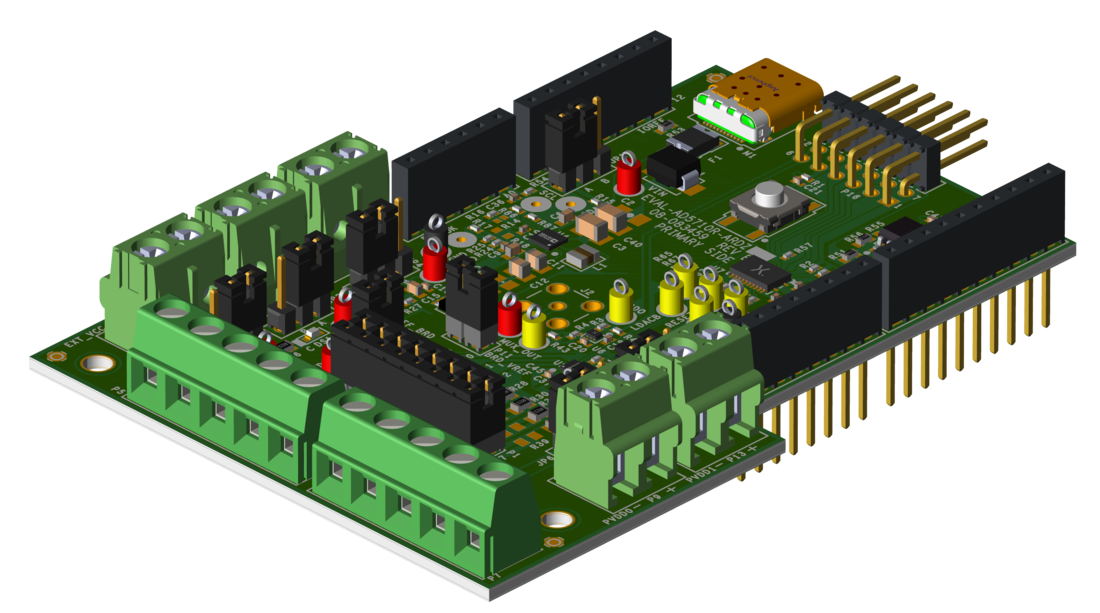

EVAL-AD5710R Board Photo Angle View EVAL-AD5710R Board Photo Top View EVAL-AD5710R Board Photo Bottom View
