AD5706R

新規設計に推奨

4-Channel, 16-Bit, Current Output DAC with On-Chip Reference and SPI

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 4-channel, 16-bit, current output DAC
  • Programmable output current ranges per channel
    • 50mA, 150mA, 200mA, and 300mA
  • Flexible 1.65V to 3.6V output supply voltages
  • Separate voltage supply per output channel
  • 0.3V maximum dropout voltage per channel
  • Internal switches to ground on IOUT pins
  • 2.5V on-chip voltage reference
  • 50MHz SPI interface
  • Load DAC, A/B toggle, and dither functions
  • Integrated analog diagnostic monitoring
  • Integrated thermal warning alert
  • 36-ball 2.55mm × 2.55mm WLCSP
  • 28-pin 4mm × 4mm LFCSP
  • Operating temperature: –40⁰C to +125⁰C

The AD5706R is a 4-channel, 16-bit resolution, low noise programmable current output, digital-to-analog converter (DAC). The device is ideal for applications such as photonics control and current-mode biasing.

The device features an integrated 2.5V voltage reference, along with load DAC, A/B toggle, and dither functions. An onboard multiplexer allows for monitoring of supply and output voltages, output currents, and the internal die temperature.

The AD5706R supports several programmable output current ranges, with a maximum of 300mA. With addressable pins, up to four devices can share a single SPI bus for communication.

Each DAC channel operates independently with its own positive power supply rail (PVDDx) that can range from 1.65V to 3.6V, optimizing both power efficiency and thermal performance. The device requires a 2.9V to 3.6V AVDD supply and is rated for operation across a wide temperature range from −40°C to +125°C.

APPLICATIONS

  • Photonics control
  • Optical communications
  • LED driver programmable current source
  • Current-mode biasing
AD5706R
4-Channel, 16-Bit, Current Output DAC with On-Chip Reference and SPI

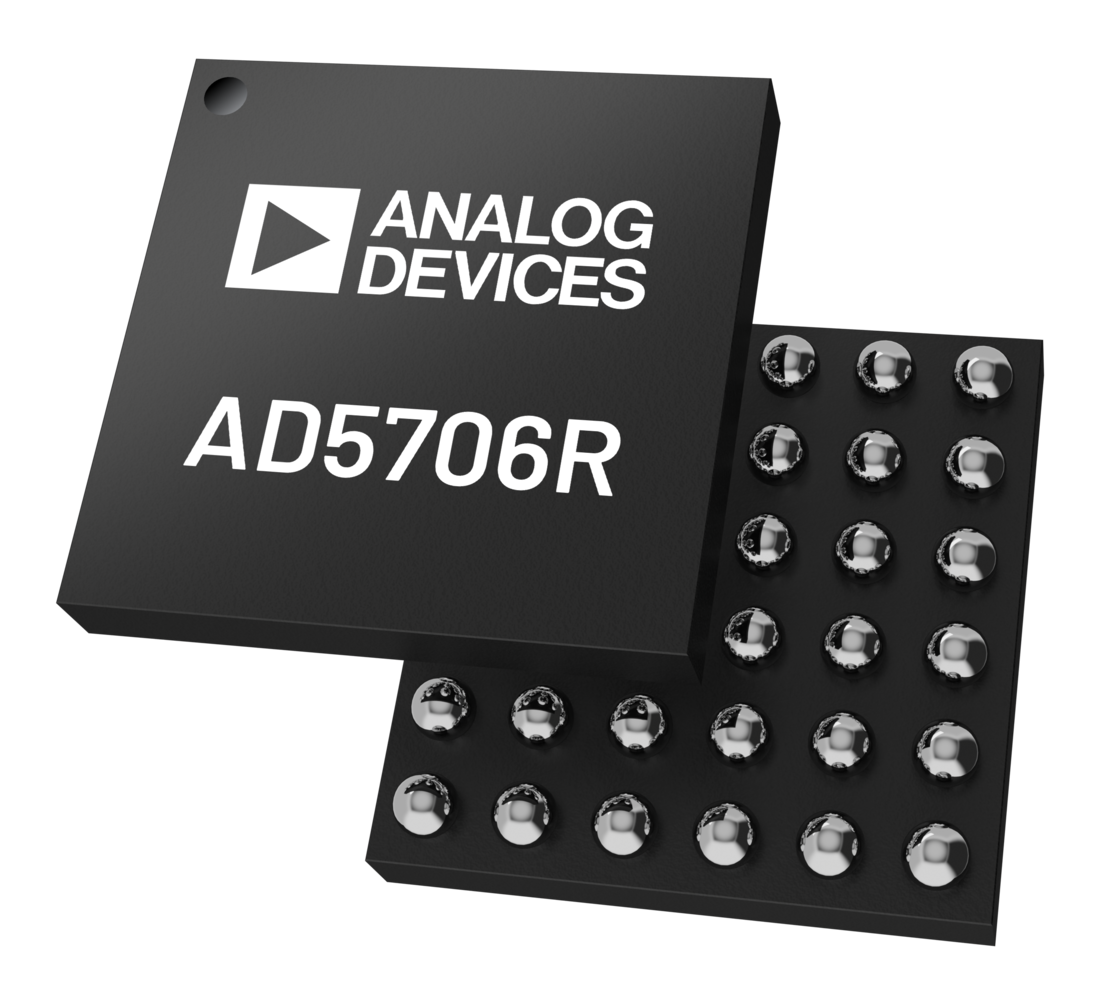

AD5706R Functional Block Diagram AD5706R Pin Configuration AD5706R Pin Configuration AD5706R Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 5

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5706R

Evaluation Board for the AD5706R

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD5706R
  • Various link options
  • PC control in conjunction with the EVAL-SDP-CK1Z board

製品詳細

This user guide explains the operation of the EVAL-AD5706RARDZ for the AD5706R, enabling quick prototyping and reduced design time. The AD5706R operates on a 2.9V to 3.6V AVDD supply and includes a 2.5V internal low noise reference. Refer to the AD5706R data sheet for complete details when using the EVAL-AD5706R-ARDZ.

The EVAL-AD5706R-ARDZ features a power solution using the switching regulator to generate 3.8V from a +5V supply via USB-C or an external +5V to +12V supply. On-board regulators generate power for IOVDD, AVDD, and PVDD0/1/2/3. It also has an on-board 2.5V reference.

The evaluation board offers flexible interfaces, allowing the user to control it using common hardware platforms such as Arduino Shield connectors and the SPI PMOD connector.
EVAL-AD5706R
Evaluation Board for the AD5706R

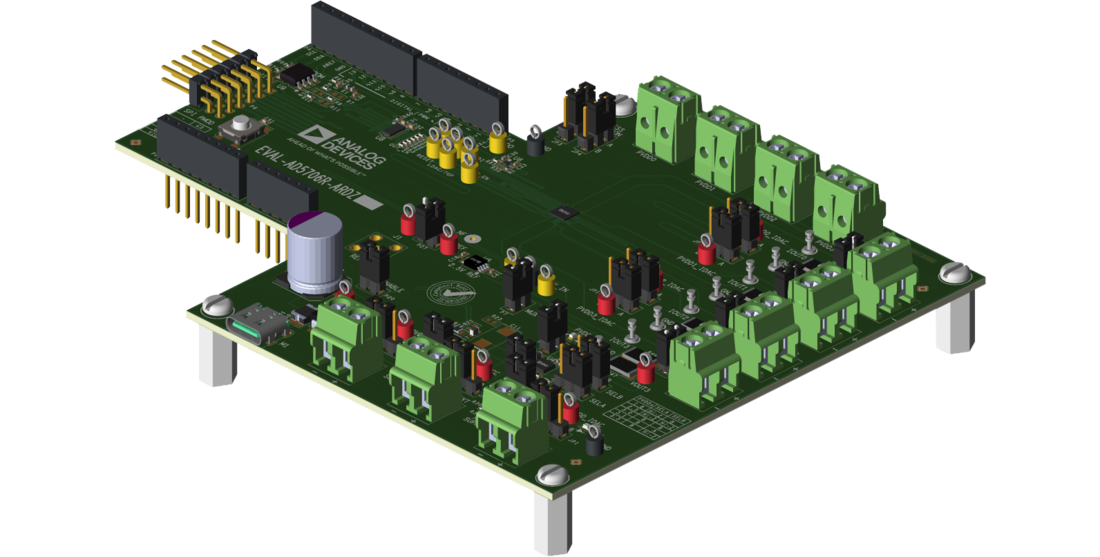

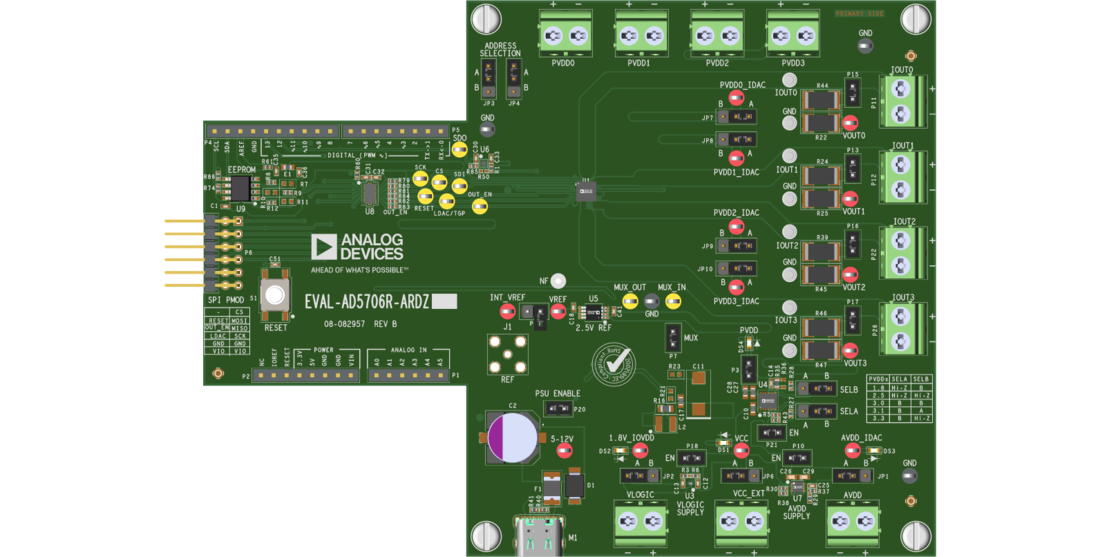

EVAL-AD5706R-ARDZ Evaluation Board Angle View EVAL-AD5706R-ARDZ Evaluation Board Top View EVAL-AD5706R-ARDZ Evaluation Board Bottom View
