特長
- 高温動作：−55°C～ + 175°C
- 16ビット分解能
- 完全な単調増加性
- 3線式SPI
- パワーオン・リセット機能
- ハードウェアLDAC機能
- 単電源動作：2.7V～5.5V
- 小型フットプリント
- 10ピン、3 mm × 3 mm、単一金属ワイヤ・ボンディングMSOP
- 1.8Vロジックとの互換性あり
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD5600は、高温動作向けに設計された、シングル・チャンネル、16ビット分解能の電圧出力D/Aコンバータ（DAC）です。
AD5600は、規定の温度範囲で16ビットの単調増加性を確保し、2.7V〜5.5Vの単電源で動作します。
スペースに制約のあるアプリケーション向けに、AD5600は10ピンMSOPを採用しており、−55°C〜 + 175°Cで動作が仕様規定されています。このパッケージは極めて高い温度でも堅牢性を発揮するように設計されており（単一金属ワイヤ・ボンディングを含む）、最大定格温度で最大1000時間の動作評価が行われています。
AD5600は、50MHz SPI、QSPI™、MICROWIRE™、およびDSPインターフェース規格と互換性のある、汎用3線式シリアル・ペリフェラル・インターフェース（SPI）を採用しています。
AD5600は、アナログ・デバイセズが提供する、高温環境向け認定済みシリーズの製品です。利用可能なすべての高温製品は、www.analog.com/jp/hightempの製品リストと品質評価データを参照してください。
製品のハイライト
- 16ビット単調増加性DAC
- 単電源動作：2.7V～5.5V
- 1.8Vロジックとの互換性あり
- 広い動作温度範囲：−55°C～ + 175°C
アプリケーション
- ダウンホール掘削および計測器
- 重工業
- 高温環境
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5600
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
デバイス・ドライバ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5600HRMZ |
10-Lead MSOP
|
|
- AD5600HRMZ
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD5600PMDZ
AD5600評価用ボード
製品の詳細
このユーザ・ガイドでは、AD5600電圧出力、D/Aコンバータ（DAC）向けのEVAL-AD5600PMDZの動作について詳しく説明します。
EVAL-AD5600PMDZは、AD5600回路を迅速にプロトタイプし、設計時間を短縮できるように設計しています。AD5600は2.7V～5.5Vの単電源で動作します。EVALAD5600PMDZには、高温ADR225電圧リファレンスとAD8634バッファも組み込まれています。
EVAL-AD5600PMDZは、システム・デモンストレーション・プラットフォーム（SDP）ボードおよびSDP-PMDIB1Zボードを介してPCのUSBポートに接続します。ACEソフトウェアは、EVAL-AD5600PMDZ製品ページからダウンロードでき、評価用ボードで使用してAD5600を設定できます。また、ペリフェラル・モジュール（PMOD）接続を使用すると、SDPボードがなくても、マイクロコントローラを評価用ボードに接続できます。PMOD接続を介してマイクロコントローラを使用するときには、SDPボードを切断する必要があり、ACEソフトウェアを操作できません。

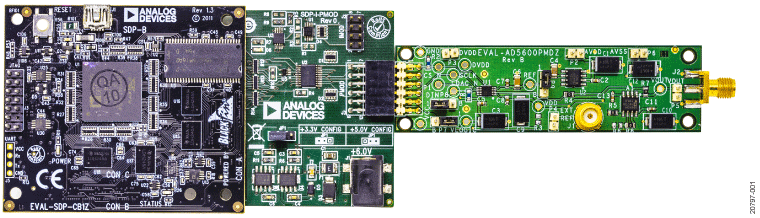

EVAL-AD5600PMDZは、アナログ・デバイセズのSDPボードと互換性があります。このボードは、評価用ボードとは別に購入できます。EVAL-AD5600PMDZ、EVAL-SDP-CB1Zボード（SDP-Bコントローラ・ボード）、およびSDP-PMD-IB1Z間の代表的な接続例を図1に示します。
詳細については、AD5600のデータシートを参照してください。EVALAD5600PMDZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
