AD5501
製造中止D/Aコンバータ、12ビット、電圧出力、高電圧
製品情報
- シングル・チャンネル高電圧DAC
- 12ビット分解能
- ピン選択可能な30Vまたは60V出力範囲
- 高精度リファレンスを内蔵
- リードバック可能な低消費シリアル・インターフェース
- 温度センサー・アラーム機能を内蔵
- パワーオン・リセット機能
- 広い動作温度範囲：－40℃～＋105℃

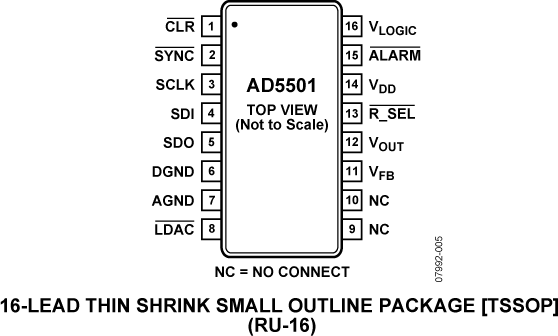

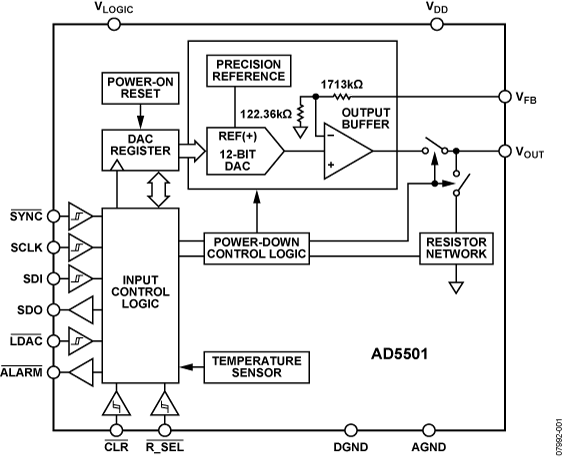

AD5501は、シングル・チャンネル、シリアル入力のD/Aコンバータ（DAC）で、高電圧出力のアンプと高精度のリファレンスを内蔵しています。DACの出力電圧範囲は、範囲選択ピン(R_SEL)を介してプログラムできます。R_SELピンがハイの場合、DAC出力範囲は0V～30Vとなります。R_SELピンがローレベルに保たれると、DAC出力範囲は0V～60Vとなります。内蔵の出力アンプは（AGND＋0.5V）～（VDD－0.5V）の範囲以内の出力振幅が可能となっています。
AD5501は、SPI®、QSPI™、MICROWIRE™、DSPの各インターフェース規格と互換性を持つ高速シリアル・インターフェースを備えており、最大16.667MHzのクロック速度で動作することができます。
アプリケーション
- プログラマブルな電圧源
- 高電圧LEDドライバ
- オプティカル通信の受信バイアス
