製品概要

機能と利点

  • 乗算帯域幅: 10 MHz
  • INL:±0.25LSB、8ビットDACの場合
  • 20ピン TSSOP パッケージ
  • 動作電源電圧: 2.5~5.5 V
  • リファレンス入力電圧:±10 V
  • 更新レート: 21.3 MSPS
  • 拡張温度範囲:-40℃~+125℃
  • 4象限乗算
  • パワーオン・リセット機能
  • 消費電流: 0.5μA(typ)
  • 単調増加性を保証
  • リードバック機能
  • AD7547のアップグレード(AD5447)

製品概要

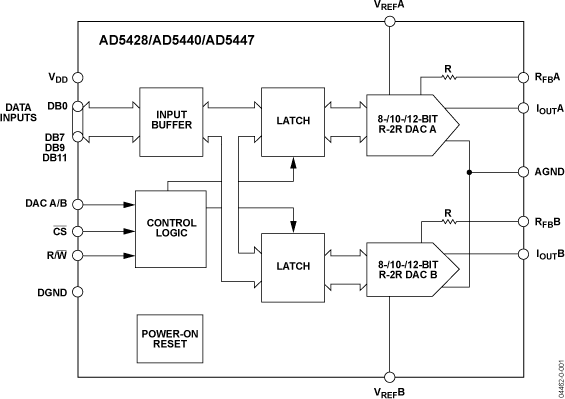

AD5428/AD5440/AD54471は、それぞれ8/10/12ビットのデュアルCMOS 電流出力D/Aコンバータ(DAC)です。

各製品は2.5~5.5Vの電源で動作するため、バッテリ駆動を始めとする さまざまなアプリケーションに適しています。

DACにはデータ・リードバック機能があり、DBピンを介してDACレジスタ の値を読み出すことができます。パワーアップ時には、内部レジスタとラ ッチにゼロが設定されるため、DAC出力はゼロスケールとなります。

AD5428/AD5440/AD5447はCMOSサブミクロン・プロセスで製造されて いるため、最大10MHzの大信号乗算帯域幅を持つ優れた4象限乗算 機能を提供します。

フルスケール出力電流は、外部リファレンス入力電圧(VREF)により決定 されます。内蔵の帰還抵抗(RFB)を外付けのI/V(電流/電圧)変換用 高精度アンプと組み合わせて使用すると、温度トラッキングが良好なフ ルスケール電圧出力が得られます。

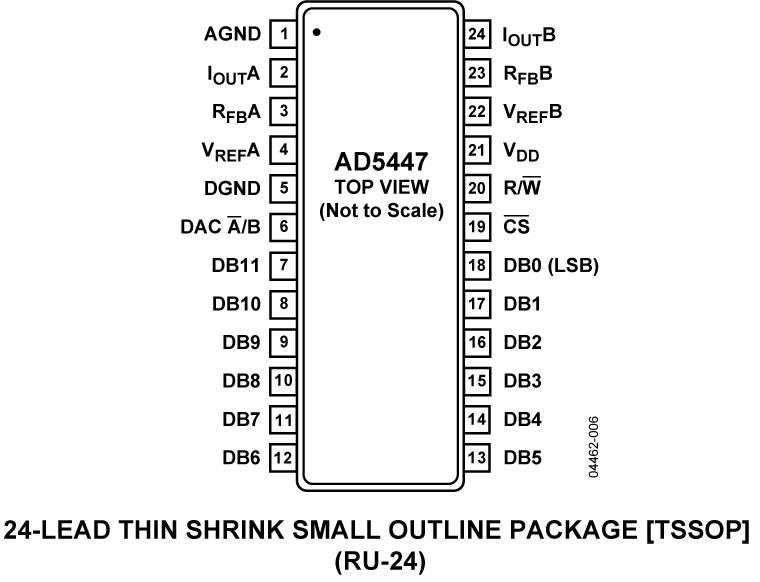

AD5428は小型の20ピンTSSOPパッケージ、AD5440/AD5447 DACは 小型の24ピンTSSOPパッケージを採用しています。
