製品概要

機能と利点

  • 乗算帯域幅: 10 MHz
  • INL:±0.25LSB、8ビットDACの場合

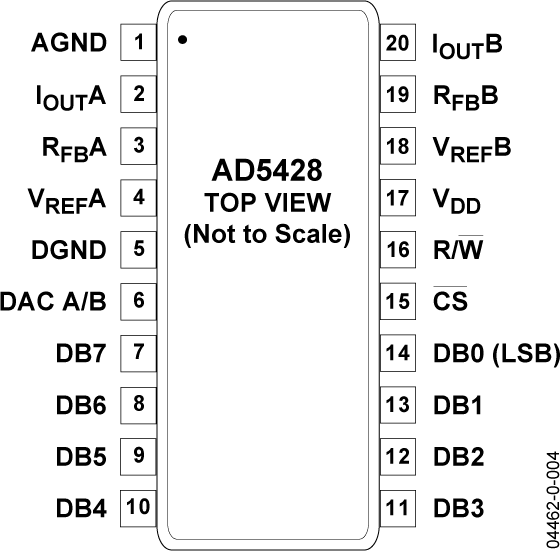

  • 20ピン TSSOP パッケージ
  • 動作電源電圧: 2.5~5.5 V
  • リファレンス入力電圧:±10 V
  • 更新レート: 21.3 MSPS
  • 拡張温度範囲:-40℃~+125℃
  • 4象限乗算
  • パワーオン・リセット機能
  • 消費電流: 0.5μA(typ)
  • 単調増加性を保証
  • リードバック機能
  • AD7528のアップグレード (AD5428)
    AD7547のアップグレード(AD5447)

製品概要

AD5428/AD5440/AD54471は、それぞれ8/10/12ビットのデュアルチャンネルCMOS電流出力D/Aコンバータ(DAC)です。これらのデバイスは2.5~5.5 Vの電源で動作するため、バッテリ駆動のアプリケーションおよびその他の多くのアプリケーションに適しています。

これらのデバイスはCMOSサブミクロン・プロセスで製造されているため、10 MHzの大信号乗算帯域幅を持つ優れた4象限乗算機能を提供します。

これらのDACはデータ・リードバック機能を持っており、この機能を使うとDBピンを介してDACレジスタの値を読み出すことができます。パワーアップ時には、内部レジスタとラッチにゼロが設定されるため、DAC出力はゼロ・スケールとなります。

フル・スケール出力電流は、外部から印加されるリファレンス入力電圧(VREF)により決定されます。外付けの高精度、電流/電圧変換アンプと組み合わせて使用すると、内蔵の帰還抵抗(RFB)を使って温度トラッキング機能とフル・スケール電圧出力が可能になります。

AD5428は小型の20ピンのTSSOPパッケージを、AD5440/AD5447 DACは小型の24ピンのTSSOPパッケージを、それぞれ採用しています。

アプリケーション
  1. バッテリ駆動のポータブル・アプリケーション
  2. 波形生成器
  3. アナログ信号処理
  4. 計装アプリケーション
  5. プログラマブルなアンプおよび減衰器
  6. デジタル制御によるキャリブレーション
  7. プログラマブルなフィルタおよび発振器
  8. コンポジット・ビデオ
  9. 超音波装置
  10. ゲイン、オフセット、電圧のトリミング
