AD5425

製造中

D/Aコンバータ、8ビット乗算型、広帯域幅、シリアル・インターフェース

データシート (Rev. D) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 動作電源電圧：＋2.5～5.5V
  • 50MHzのシリアル・インターフェース
  • アップデート・レート：2.47MSPS
  • INL：±0.25LSB
  • 乗算帯域幅：10MHz
  • ±10Vのリファレンス電圧入力
  • 低いグリッジ・エネルギー：2nV-s未満
  • 拡張温度範囲：－40℃～125℃
  • 10ピンMSOPパッケージ
  • 単調増加性を保証
  • 4象限乗算
  • 電圧低下検出機能付きパワーオン・リセット
  • LDAC（アクティブ・ロー）機能
  • 消費電流：0.4μA（typ）

AD5425は＋2.5～＋5.5Vの電源で動作する、CMOS 8ビット電流出力D/Aコンバータ（DAC）です。バッテリ駆動アプリケーションやその他数多くのアプリケーションに適しています。

このDACでは、SPI®、QSPI™、MICROWIRE™、およびほとんどのDSPインターフェース標準とコンパチブルなダブルバッファの3線式シリアル・インターフェースを利用します。さらに、複数のDACを使用する構成でDAC出力を同時にアップデートできるLDAC（アクティブ・ロー）ピンもあります。パワーアップ時に、内部のシフト・レジスタとラッチにオール・ゼロがロードされ、DAC出力は0Vに設定されます。

このデバイスはCMOSサブミクロン・プロセスで製造されているため、優れた4象限乗算特性と最大10MHzの大信号乗算帯域幅特性を備えています。

フル・スケール出力電流は、外部から印加されるリファレンス入力電圧（VREF）により決定されます。外付けの高精度電流／電圧変換アンプと組み合わせて使用すると、内蔵の帰還抵抗、RFBは温度トラッキング機能とフル・スケール電圧出力を提供します。

AD5425は、小型10ピンMSOPパッケージを採用しています。

アプリケーション

  • バッテリ駆動のポータブル・アプリケーション
  • 波形生成器
  • アナログ信号処理
  • 計測アプリケーション
  • プログラマブルなアンプおよび減衰器
  • デジタル制御によるキャリブレーション
  • プログラマブルなフィルタおよび発振器
  • コンポジット・ビデオ
  • 超音波装置
  • ゲイン、オフセット、電圧のトリミング
AD5425
D/Aコンバータ、8ビット乗算型、広帯域幅、シリアル・インターフェース

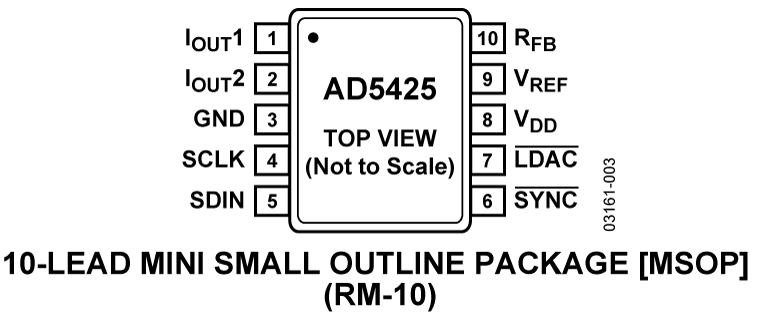

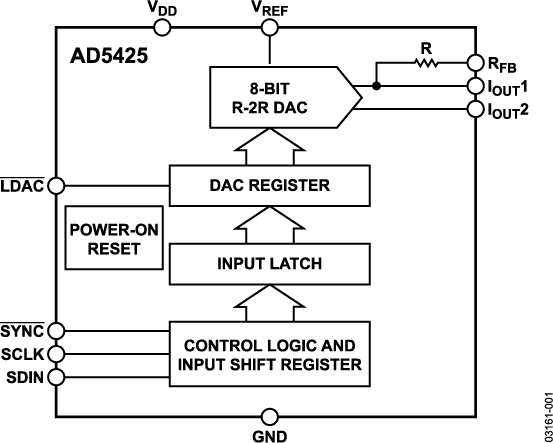

AD5425 Functional Block Diagram AD5425 Pin Configuration
