AD5415

12ビットD/Aコンバータ、デュアル、広帯域幅、乗算型、4象限抵抗およびパラレル・インターフェース付き

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$6.16
機能
  • 10MHzの乗算帯域幅
  • フレキシブルな出力範囲設定を可能にするオンチップの4象限抵抗
  • ±1LSB INL
  • 24ピンのTSSOPパッケージ
  • +2.5~+5.5Vの電源動作
  • ±10Vの電圧リファレンス入力
  • 50MHzのシリアル・インターフェース
  • 2.47MSPSのアップデート・レート
  • -40~+125℃の拡張温度範囲
  • 4象限乗算機能
  • パワーオン・リセット
  • 0.5μA(typ)の消費電流
  • 単調増加性を保証
  • デイジーチェーン・モード
  • 読出し機能

追加の詳細
show more Icon
AD5415は、デュアルCMOS 12ビットの電流出力D/Aコンバータ(DAC)です。このデバイスは+2.5~5.5Vの電圧範囲の電源で動作するため、バッテリ駆動アプリケーションやその他多くのアプリケーションに最適です。

CMOSのサブミクロンプロセスで製造されているため、この製品は10MHzの大信号乗算帯域を備えて、優れた4象限乗算特性を提供します。

外部からののリファレンス入力電圧(VREF)によって、フルスケール出力電流が決まります。集積化されているフィードバック抵抗(RFB)は温度トラッキングが優れており、外付けの高精度電流 / 電圧変換アンプと組み合わせて、フルスケール電圧を出力します。また、バイポーラ動作およびその他の設定モードに必要なすべての4象限抵抗も内蔵されています。

AD5415は、ダブル・バッファを内蔵し、SPI®、QSPI™、MICROWIRE™、またDSPインターフェース・スタンダードと互換性のある3線シリアル入力を備えています。 さらに、シリアル・データ出力(SDO)は同一バス上に同じデバイスを複数個使用できるデイジーチェーン接続が可能です。データ・リードバック機能を使うと、SDOピンを介してDACレジスタの値を読み出すことができます。パワーアップ時には、内部のシフトレジスタとラッチにゼロが設定されるため、DAC出力はゼロ・スケールとなります。

AD5415 D/Aコンバータは24ピンのTSSOPパッケージを採用しています。

アプリケーション

  • バッテリ駆動のポータブル・アプリケーション
  • 波形ジェネレータ
  • アナログ信号処理
  • 計装アプリケーション
  • プログラマブルなアンプおよび減衰器
  • デジタル制御によるキャリブレーション
  • プログラマブルなフィルタおよび発振器
  • コンポジット・ビデオ
  • 超音波装置
  • ゲイン、オフセット、電圧のトリミング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$6.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5415YRUZ
  • HTML
  • HTML
AD5415YRUZ-REEL
  • HTML
  • HTML
AD5415YRUZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 10, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD5415YRUZ

製造中

AD5415YRUZ-REEL

製造中

AD5415YRUZ-REEL7

製造中

7 23, 2014

- 13_0241

Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages

1 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD5415YRUZ

製造中

AD5415YRUZ-REEL

製造中

AD5415YRUZ-REEL7

製造中

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5415YRUZ

製造中

AD5415YRUZ-REEL

製造中

AD5415YRUZ-REEL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 10, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD5415YRUZ

製造中

AD5415YRUZ-REEL

製造中

AD5415YRUZ-REEL7

製造中

7 23, 2014

- 13_0241

arrow down

Qualification of ASE Chungli as an Alternate Assembly Site for Select 16L, 20L and 24L TSSOP Packages

1 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD5415YRUZ

製造中

AD5415YRUZ-REEL

製造中

AD5415YRUZ-REEL7

製造中

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5415YRUZ

製造中

AD5415YRUZ-REEL

製造中

AD5415YRUZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

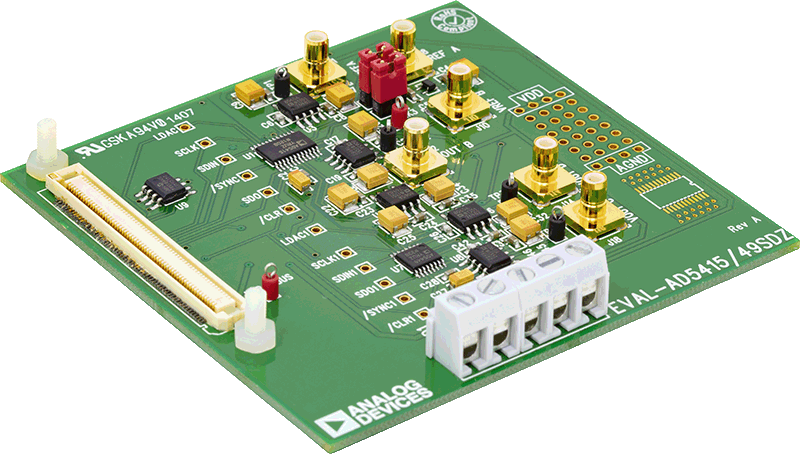

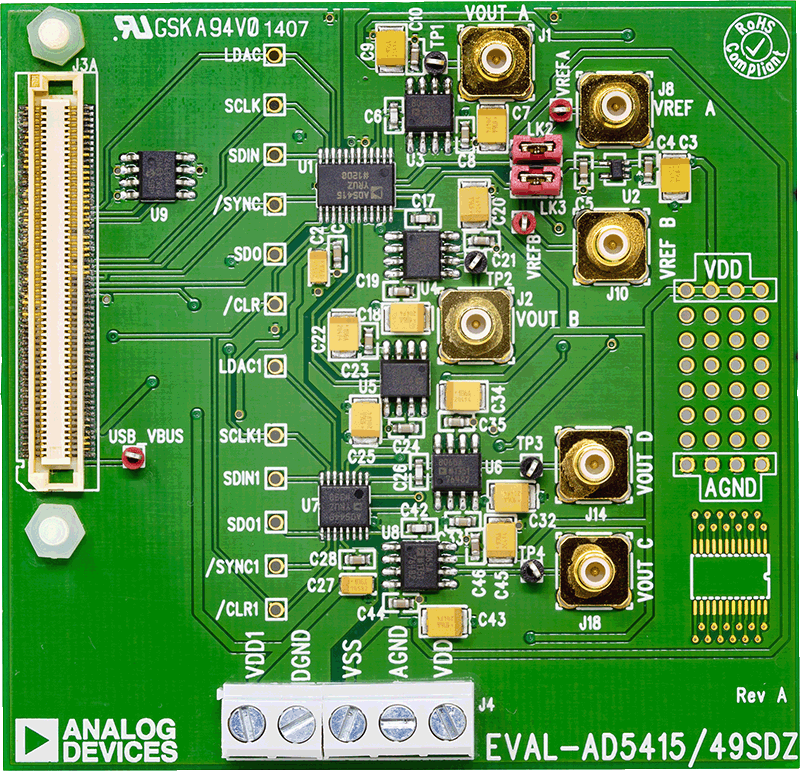

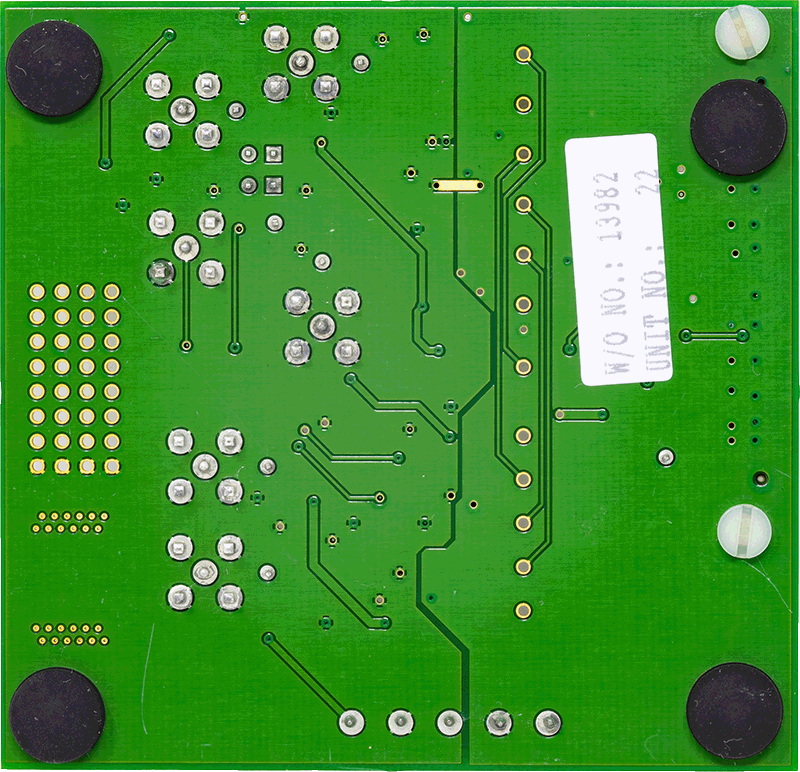

EVAL-AD5415
