AD5313

製造中

10ビットD/Aコンバータ、2.5~5.5 V電源、230 μA消費電流、デュアル、レールtoレール電圧出力

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • AD5313:1つのパッケージに2個のバッファ付き10ビットD/Aコンバータを内蔵
    Aバージョン:±4 LSB INL
    Bバージョン:±2 LSB INL
  • AD5323:1つのパッケージに2個のバッファ付き12ビットD/Aコンバータを内蔵
    Aバージョン:±16 LSB INL
    Bバージョン:±8 LSB INL
  • マイクロパワー:消費電流300 μA@5 V(リファレンス電流を含む)
  • 16ピンTSSOPパッケージ
  • パワーダウン時の消費電流:200 nA@5 V、50 nA@3 V
  • 電源電圧:2.5 V~5.5 V
  • ダブル・バッファ付き入力ロジック
  • 全コードにわたり設計で単調増加性を保証
  • バッファ付き/バッファなしの電圧リファレンス入力オプション
  • 出力電圧範囲:0 V~VREFまたは0 V~2 VREF
  • 0Vにパワーオン・リセット


AD5313/AD5323は+2.5~+5.5 Vの電圧範囲の単電源で動作し、3 V電源時の消費電流が230 µAの16ピンTSSOPパッケージのデュアル、8/10/12ビット、バッファ付き電圧出力D/Aコンバータ(DAC)です。オンチップの出力アンプは、レールtoレール出力振幅動作が可能で、0.7 V/µsのスルーレート性能を備えています。AD5313/AD5323では、最大30 MHzのクロック・レートで動作する汎用性の高い3線式シリアル・インターフェースを使用します。このシリアル・インターフェースは、標準のSPI™、QSPI™、MICROWIRE™、DSPインターフェース規格と互換性があります。

2個のDACに対するリファレンスは、2本のリファレンス・ピン(DACごとに1本)から供給します。これらのリファレンス入力はバッファ付き、あるいはバッファなし入力として設定可能です。これらのデバイスは、パワーオン・リセット回路を内蔵しており、この回路がパワーアップ時にDAC出力を0Vにするので、デバイスに対する有効な書込みが行われるまでこの0 Vを維持することができます。両方のDACを0 Vにクリアする非同期のアクティブ・ローCLRピンも備えています。非同期のLDAC入力を使用して両方のDAC出力を同時に更新することができます。また、これらの製品はパワーダウン機能も備えており、パワーダウン時には消費電流を5 V動作時に標準で200 nA(3 V動作時に50 nA)に低減し、パワーダウン・モード時の出力負荷をソフトで選択する機能を提供します。これらの製品はSDOピンを利用してデイジーチェーン接続のアプリケーションに使用することもできます。

これらのデバイスは、通常動作での消費電力が小さいため、ポータブルなバッテリ-駆動の装置に最適です。消費電力は、5 Vで1.5 mW、3 Vで0.7 mWであり、パワーダウン・モードでは1 μWに減少します。

アプリケーション
  • 携帯型バッテリ駆動の計測機器
  • ゲインとオフセットのデジタル調整
  • プログラマブルな電圧源と電流源
  • プログラマブルな減衰器

AD5313

10ビットD/Aコンバータ、2.5~5.5 V電源、230 μA消費電流、デュアル、レールtoレール電圧出力

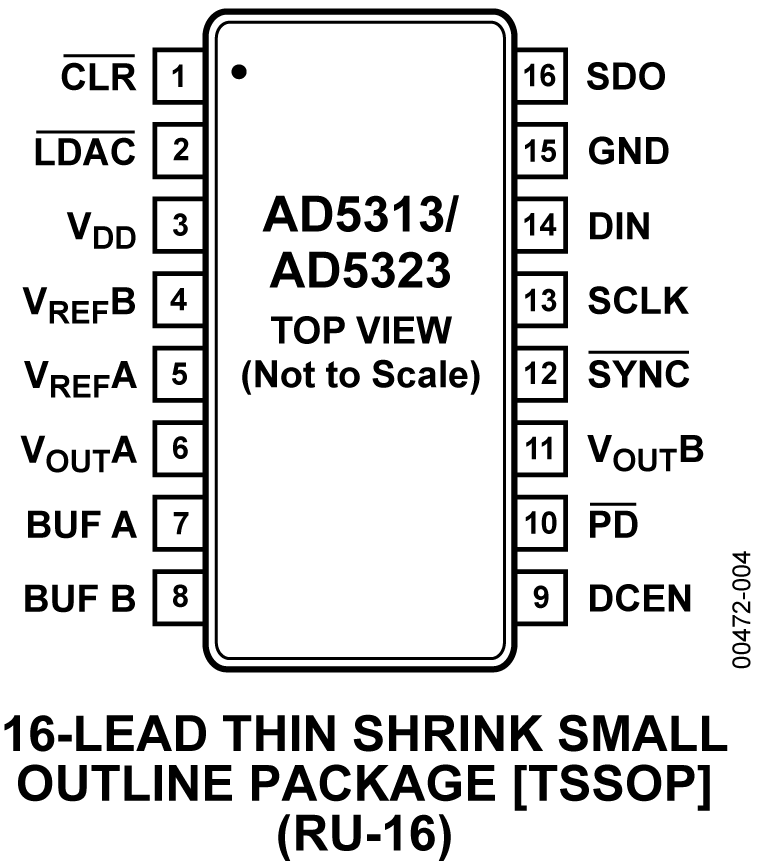

AD5313/AD5323 Functional Block Diagram AD5313/AD5323 Pin Configuration
