AD5313R

D/Aコンバータ、10ビット、デュアル、2ppm/℃のリファレンス内蔵、SPIインターフェース、nanoDAC®

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.10
特長
  • 低ドリフト2.5Vリファレンス:2ppm/℃(typ)

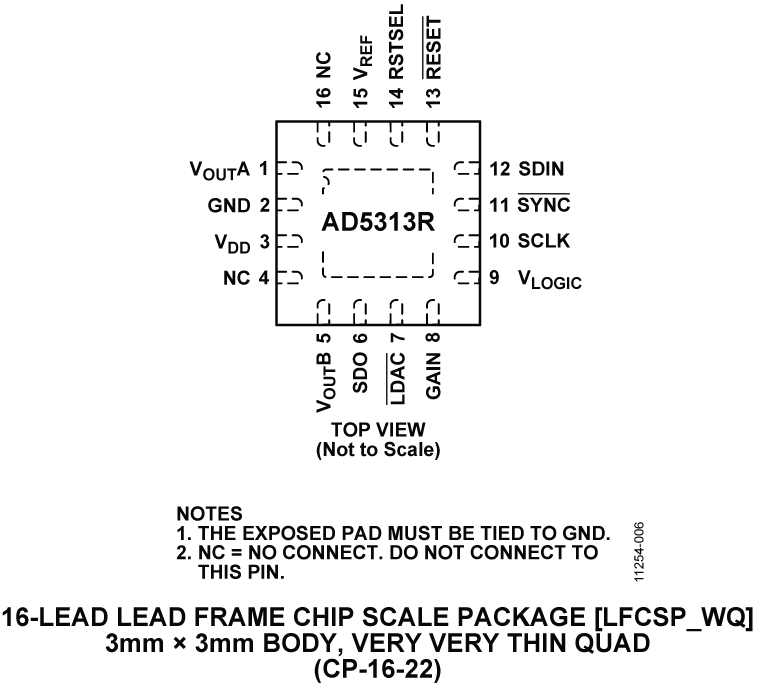

  • 小型パッケージ:3mm×3mmの16ピンLFCSPパッケージ
  • 総合未調整誤差(TUE):±0.1%フルスケール(max)
  • オフセット誤差:±1.5mV(max)
  • ゲイン誤差:±0.1%フルスケール(max)
  • 高い駆動能力:20mA、電源レールから0.5Vまで
  • 選択可能な1または2のゲイン設定(GAINピン)
  • ゼロ・スケールまたはミッド・スケールにリセット(RSTSELピン)
  • 1.8Vロジックに互換
  • リードバックまたはデイジーチェーン可能な50MHzのSPIインターフェース
  • 低グリッジ:0.5nV-sec
  • 低消費電力:3 Vで3.3 mW
  • 電源電圧:2.7 V to 5.5 V
  • 温度範囲:−40°C ~ +105°C
製品概要
show more Icon

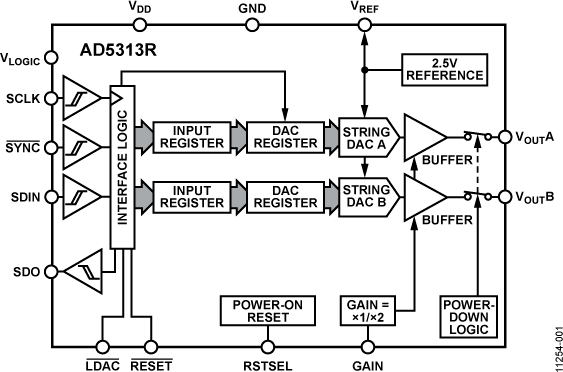

AD5313Rは、nanoDAC®ファミリーの一製品で、低消費、デュアル、10ビット、バッファ回路内蔵の電圧出力DACです。このデバイスは、2.5V、2ppm/℃の内部リファレンス(デフォルトでイネーブル)を備えており、ゲイン・セレクト・ピンによって、2.5V(ゲイン=1)または5V(ゲイン=2)のフルスケール出力が選べます。この製品は単電源2.7V~5.5Vで動作し、設計によって単調増加性が保証されており、0.1%FSR未満のゲイン誤差と1.5mVのオフセット誤差性能を実現します。デバイスは3mm×3mmのLFCSPとTSSOPパッケージを採用しています。

AD5313Rは、パワーオン・リセット回路を内蔵しており、RSTSELピンで、パワーアップ時の、DAC出力をゼロ・スケールまたミッド・スケールにすることができ、デバイスに対する有効な書込みが行われるまでこの値を維持します。この製品はチャンネルごとのパワーダウン機能も備えており、パワーダウン・モード期間ではデバイスの消費電流を、3V動作時に標準で4μAに低減します。

AD5313Rは、汎用性の富んだ最大50MHzのクロック・レートで動作をするSPIインターフェースを採用しており、VLOGICピンでは1.8V / 3V / 5Vロジック電圧が選べます。

製品のハイライト

  1. 優れたDC性能:
    総合未調整誤差:±0.1%フルスケール(max)
    オフセット誤差: ±1.5 mV (max)
    ゲイン誤差: FSRの±0.1% (max)
  2. 低ドリフト2.5Vの内蔵リファレンス:
    温度係数:2ppm/℃(typ)、5 ppm/°C(max)
  3. 小型パッケージ:

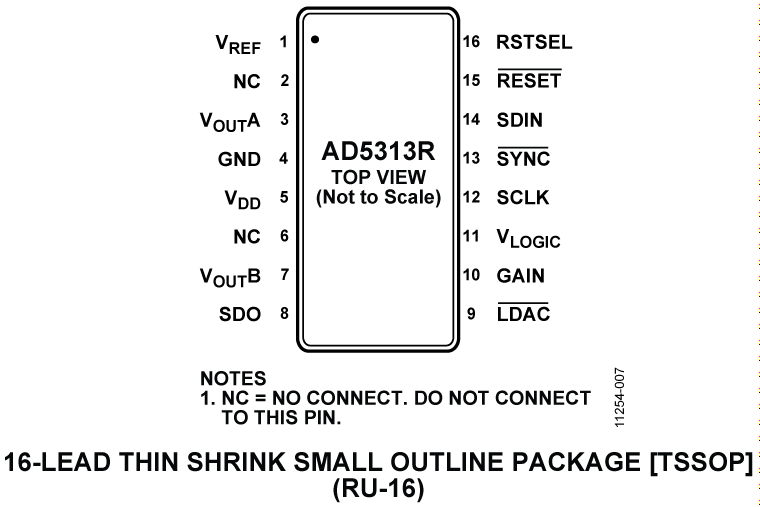

    3mm×3mm、16ピンLFCSPまたは16ピンTSSOPパッケージ

アプリケーション

  • オプティカル・トランシーバ
  • 基地局用パワー・アンプ
  • プロセス制御(PLCのI/Oカード)
  • 工業用オートメーション
  • データ・アクイジション・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.10

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5313RBCPZ-RL7
  • HTML
  • HTML
AD5313RBRUZ
  • HTML
  • HTML
AD5313RBRUZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

1 20, 2014

- 14_0019

Datasheet Correction for selected AD531X, AD568X and AD569X parts

AD5313RBCPZ-RL7

製造中

AD5313RBRUZ

製造中

AD5313RBRUZ-RL7

製造中

4 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

1 20, 2014

- 14_0019

arrow down

Datasheet Correction for selected AD531X, AD568X and AD569X parts

AD5313RBCPZ-RL7

製造中

AD5313RBRUZ

製造中

AD5313RBRUZ-RL7

製造中

4 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

評価用キット

評価用キット 1

reference details image

EVAL-AD5313R

EVAL-AD5313RDBZ

zoom

EVAL-AD5313R

EVAL-AD5313RDBZ

EVAL-AD5313RDBZ

機能と利点

  • Full featured evaluation board (EVAL-MBnanoDAC-SDZ) in conjunction with nanoDAC® motherboard (EVAL-MBnanoDAC-SDZ)
  • On-board references
  • Various link options
  • PC control in conjunction with Analog Devices, Inc., system demonstration platform (SDP)

製品の詳細

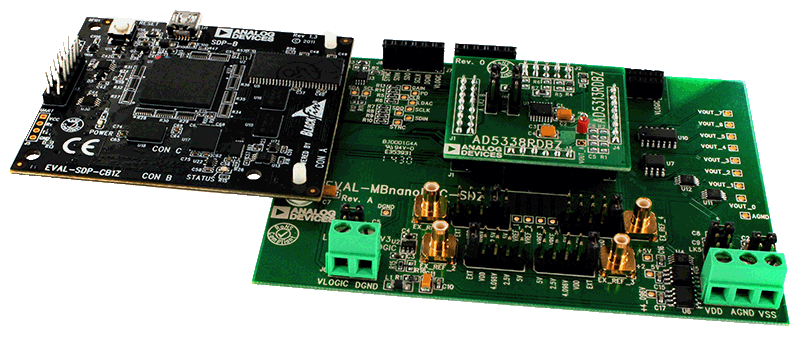

The AD5313RDBZ evaluation board is designed to quickly prototype AD5313R circuits and reduce design time. The evaluation board interfaces with the USB port of a PC via the SDP-B controller board. Software can be downloaded via the EVAL-AD5313RDBZ product page that allows users to program the AD5313R.


This evaluation board requires the SDP-B controller board, which is available for order on the Analog Devices, Inc., website.


Full data on the AD5313R can be found in the AD5313R data sheet available from Analog Devices and should be consulted in conjunction with UG-965 when using the evaluation board.
