特長
- 高い相対精度（INL）：±0.5LSB（max）
- 低ドリフト2.5Vリファレンス：
2ppm/℃（typ） - 選択可能な出力スパン：
2.5Vまたは5V - 総合未調整誤差（TUE）：0.06％フルスケール（max）、
オフセット誤差：±1.5mV（max）、
ゲイン誤差：±0.05％フルスケール（max）
- 低グリッジ：0.1nV-sec
- 高い駆動能力：20mA
- 低消費電力：1.2mW＠3.3V
- 独立したロジック用電源：
1.8V～5.5V - 広い動作温度範囲：
－40℃～＋105℃ - ESD保護：4kV
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD5310R / AD5311Rは、nanoDAC™ファミリーの一製品で、低消費電力、シングル・チャンネルの10ビット、バッファ回路内蔵の電圧出力DACです。これらのデバイスは、2.5V、2ppm/℃の内部リファレンスを内蔵しています。出力スパンは、0V～VREFまたは0V～2×VREFに設定することができます。全てのデバイスは、単電源2.7V～5.5Vで動作し、設計によって単調増加性が保証されています。いずれのデバイスも10ピンMSOPパッケージを採用しています。
またAD5310R / AD5311Rは、パワーオン・リセット回路を採用しているため、パワーアップ時ではDAC出力をゼロ・スケールにして、有効な書込みがあるまでこの出力状態を維持します。この製品は、パワーダウン機能も備えており、パワーダウン・モード期間ではデバイスの消費電流を、5V動作時に標準で2μAに低減します。
AD5310R / AD5311Rは、多機能なSPIまたはI2Cインターフェースを使っており、非同期の RESETピンとVLOGICピンを備え、1.8Vの互換が可能となっています。
製品のハイライト
- 高い相対精度（INL）：±0.5LSB（max）
- 低ドリフトの2.5V内蔵リファレンス：5ppm/℃（max）の温度係数
アプリケーション
- プロセス制御
- データ･アクイジション･システム
- ゲインとオフセットのデジタル調整
- プログラマブルな電圧源
- オプティカル･モジュール
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5311R
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5311RBRMZ |
10-Lead MSOP
|
|
|
| AD5311RBRMZ-RL7 |
10-Lead MSOP
|
|
- AD5311RBRMZ
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5311RBRMZ-RL7
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 26, 2016
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD5311RBRMZ
製造中
AD5311RBRMZ-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 26, 2016
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD5311RBRMZ
製造中
AD5311RBRMZ-RL7
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD5311R
AD5311R Evaluation Board
製品の詳細

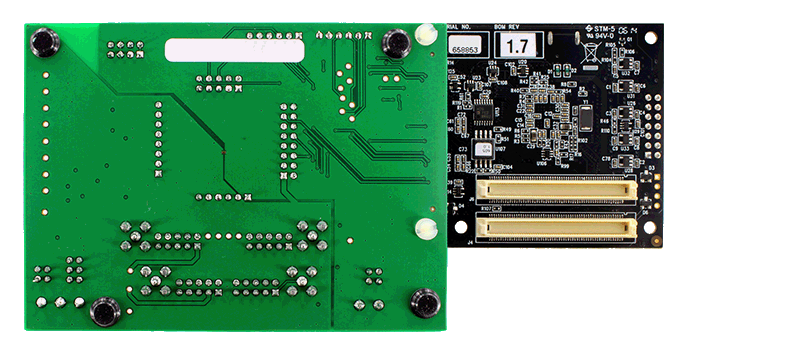

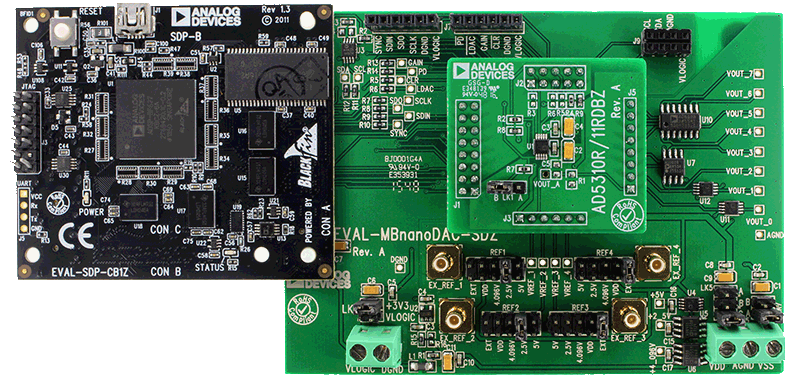

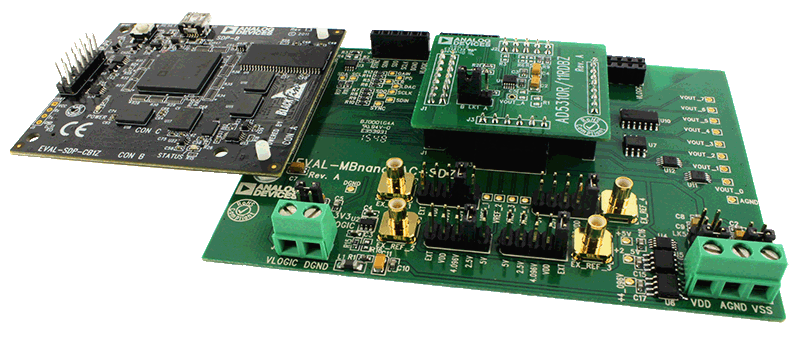

The EVAL-AD5311RDBZ evaluation board is designed to quickly prototype AD5311R circuits and reduce design time. The evaluation board interfaces with the USB port of a PC via the SDP-B controller board. The AD5311R operates from a single 2.7 V to 5.5 V supply. Software can be downloaded via the EVAL-AD5311RDBZ product page that allows users to program the AD5311R.
This evaluation board requires the SDP-B controller board, which is available for order on the Analog Devices, Inc. website.
Full data on the AD5311R can be found in the AD5311R data sheet available from Analog Devices and should be consulted in conjunction with user guide UG-964 when using the evaluation board.
資料
ツールおよびシミュレーション 1
Precision DAC Error Budget Tool
