MAX20356

新規設計に推奨

ウェアラブル・パワーマネージメント・ソリューション

データシート (Rev. 6)
製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 充電間隔を延長
    • 3系統のナノIQ、400mA降圧レギュレータ（IQ = 400nA（代表値））
    • 0.500V～1.130V（10mVステップ）
    • 0.500V～2.075V（25mVステップ）
    • 0.500V～3.650V（50mVステップ）
  • 2系統のマイクロIQ LDO／ロード・スイッチ（IQ = 1μA（代表値））
    • 入力電圧範囲：1.71V～5.5V
    • 出力電流容量：100mA
    • 0.900V～4.0V（100mVステップ）
  • ナノIQ高速トランジェントLDO（IQ = 820nA（代表値））
    • センサー用アナログ・フロント・エンドでの使用に最適
    • 入力電圧範囲：1.71V～5.5V
    • 出力電流容量：100mA
    • 0.900V～4.075V（25mVステップ）
  • ナノIQリアルタイム・クロックLDO（IQ = 200nA（代表値））
    • マイクロ・コントローラ・タイマーのRTC用に常時オン設定が可能
    • 1.2V [+25mV、+50mV]および1.8V [+25mV、+50mV]
  • マイクロIQ昇降圧レギュレータ（IQ = 2μA（代表値））
    • 出力1.5W
    • 2.6V～5.5V（50mVステップ）
    • ダイナミック電圧スケーリング
  • 3系統のナノIQ、低オン抵抗のロード・スイッチ（IQ = 260nA（代表値））
    • 低いオン抵抗：0.25Ω（代表値）
    • 短絡保護
    • ソフトスタート機能
  • リチウムイオン・バッテリ充電の実装が容易
    • 広い急速充電電流範囲：4mA～500mA
    • 入力耐圧：+28V/-5.5V
    • プログラマブルなJEITA電流／電圧プロファイル
    • プログラマブルな自動的ステップ充電
  • MAX20361ソーラー・エナジー・ハーベスタとのシームレスな連携動作
  • 多用途制御端子によって柔軟な制御が可能
  • 高集積によりソリューションの実装面積を最小化
    • プログラマブル・プッシュボタン・コントローラ
    • プログラマブルな電源シーケンス
    • 電池シール出荷モード
    • オンチップの電圧／充電電流監視マルチプレクサ
MAX20356
ウェアラブル・パワーマネージメント・ソリューション

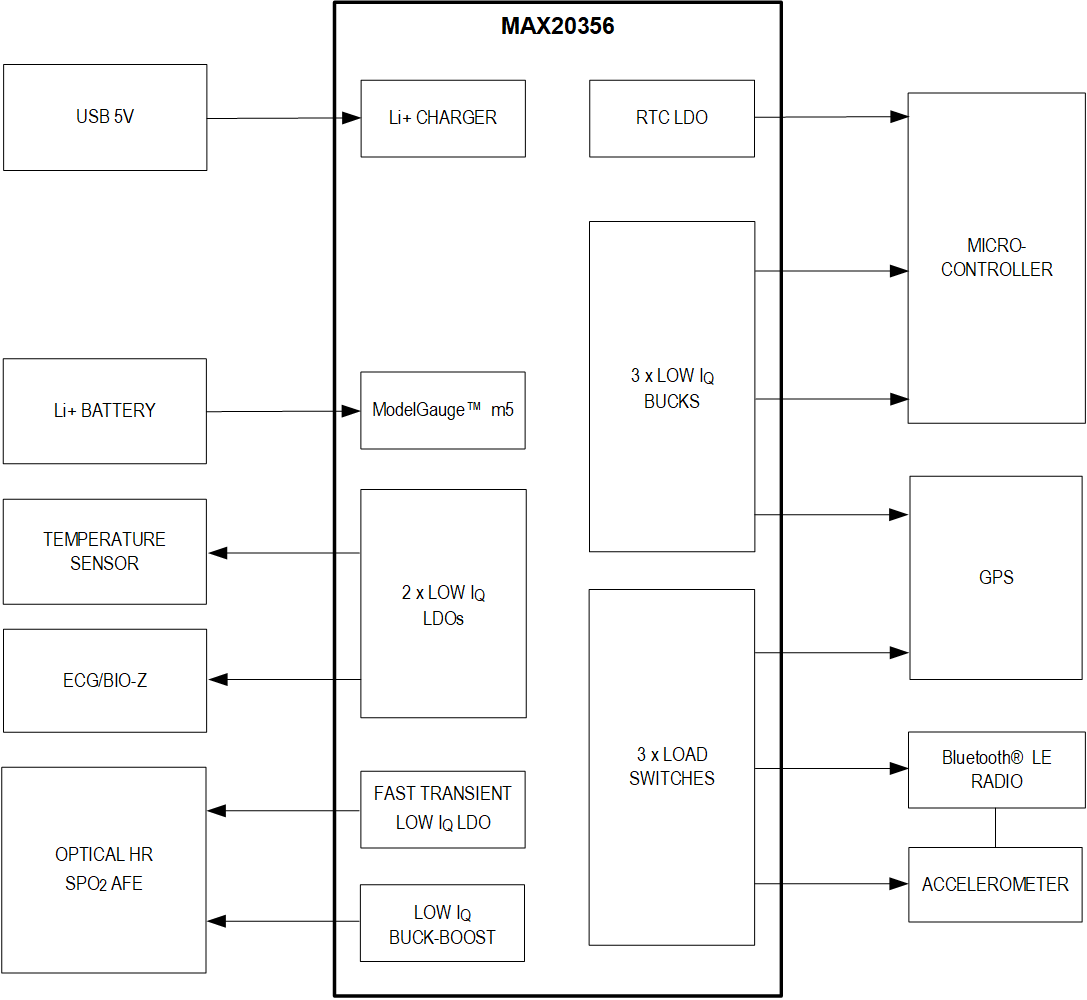

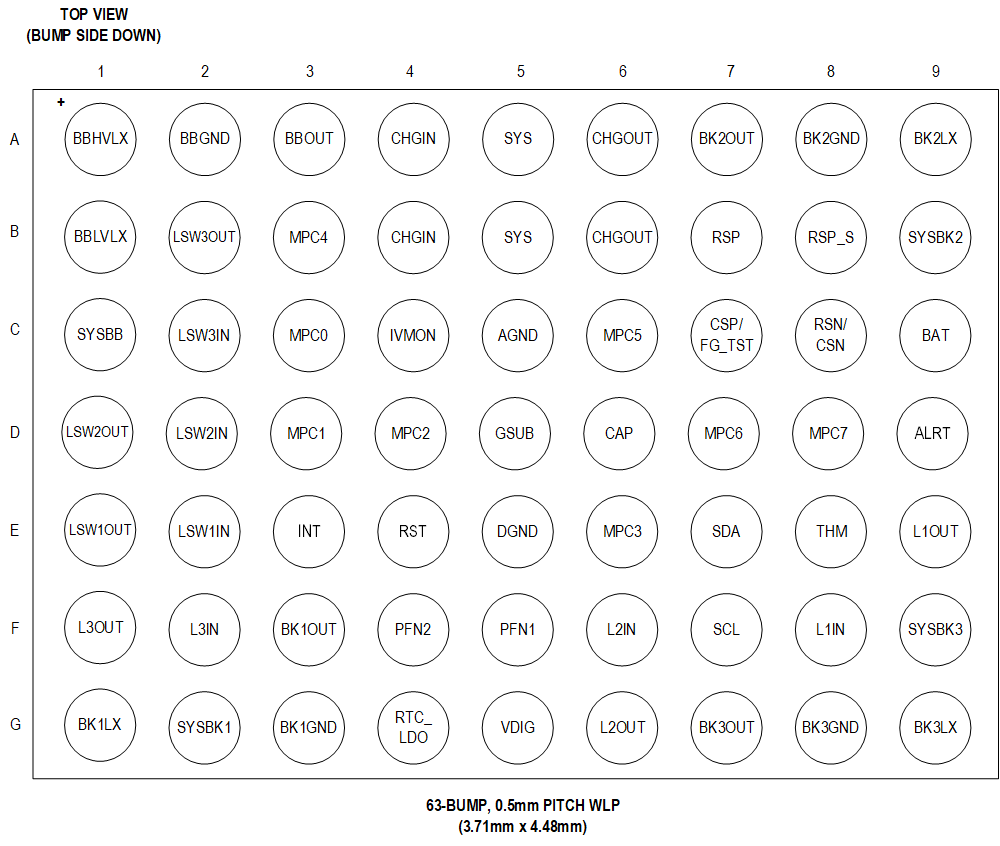

MAX20356 Simplified Block Diagram MAX20356 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX20356EVKIT

MAX20356の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • USB給電オプション
  • 柔軟な設定
  • 内蔵バッテリ・シミュレーション
  • 出力電圧測定用の検出テスト・ポイント
  • Windows® 8/Windows 10互換のグラフィカル・ユーザ・インターフェース（GUI）ソフトウェア
  • 完全実装および試験済み

製品詳細

MAX20356評価用キット（EVキット）は、超低消費電力ウェアラブル・アプリケーション向けに設計されたMAX20356パワー・マネジメント・ソリューションを評価するための、組み立て済み、試験済みの回路です。

3つの降圧コンバータ、1つの昇降圧コンバータ、4つのリニア電圧レギュレータ（RTC LDO含む）、3つの負荷スイッチなど、一連の電力最適化済みの柔軟な電圧レギュレータにより、高度な集積化が実現し、完全に最適化された電源アーキテクチャを構築できます。デバイスの動作と機能の詳細については、MAX20356 ICのデータシートを参照してください。

このデバイスは、各種機能のプログラミングとデバイス・ステータスの読み取りを可能にするI2Cインターフェースを介して設定できます。このEVキットのGUIアプリケーションがMAXPICO2PMB#アダプタ・ボードにコマンドを送信し、デバイスを設定します。

このEVキットにはMAX20356 EVキット・バージョンのICが標準で搭載されています
MAX20356EVKIT
MAX20356の評価用キット

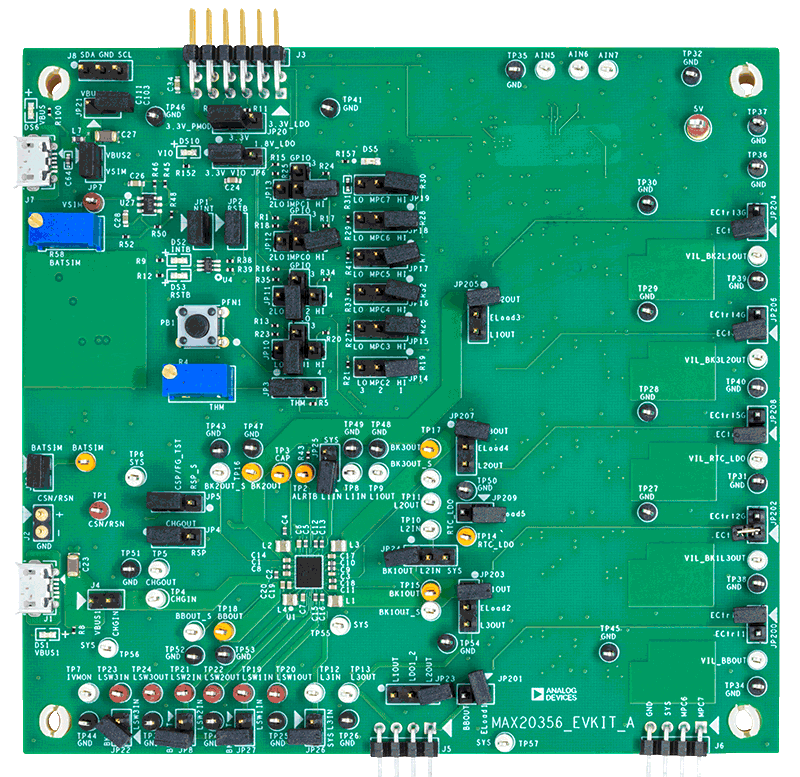

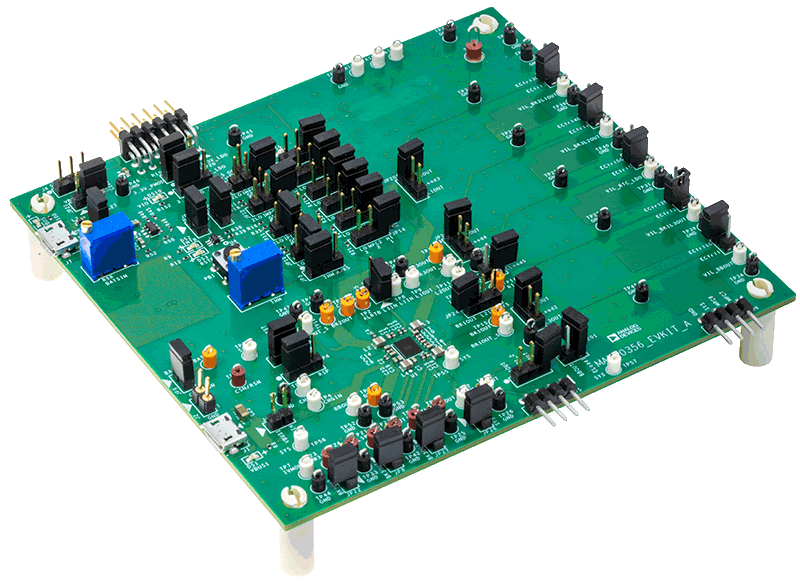

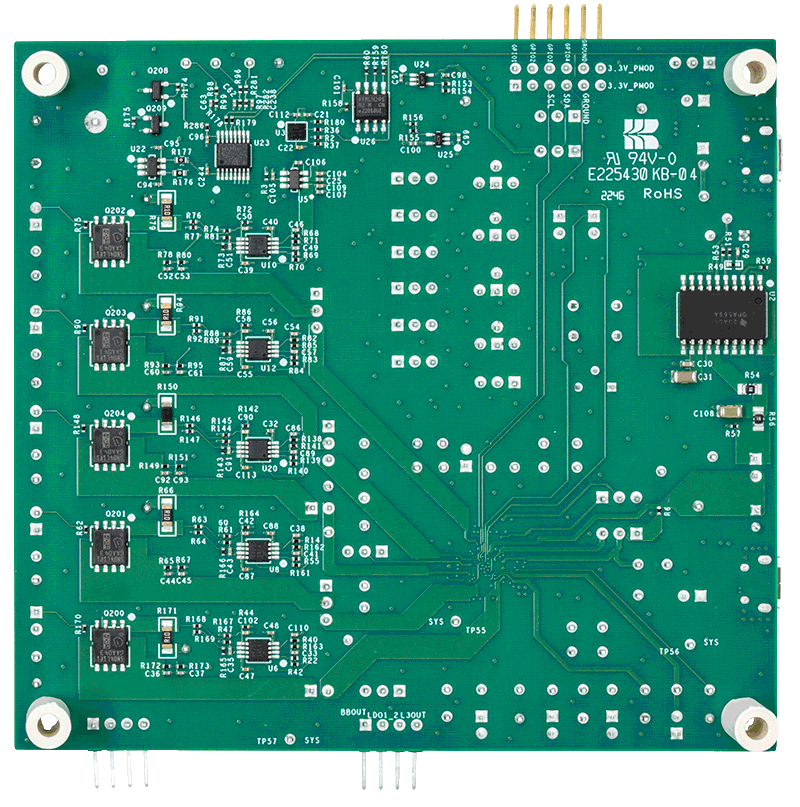

MAX20356EVKIT Board Photo Angle MAX20356EVKIT Board Photo Top MAX20356EVKIT Board Photo Bottom
