MAX17242

3.5V~36V、2A/3A、同期整流バックコンバータ、15µA自己消費電流および低EMI

すべて表示 showmore-icon

高信頼性動作(42V入力過渡保護)、長いバッテリ寿命(15µA IQ)、およびEN55022 EMI性能

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.87
特長
  • 外付け部品を削減し総コストを低減
    • ショットキー不要の同期整流動作によって高効率とコスト削減を実現
    • 簡素な外部RC補償によって、あらゆる出力電圧で安定動作を実現
    • 全セラミックコンデンサソリューション:わずか8つの外付け部品による超小型レイアウト
    • PGOOD出力および高電圧EN入力によって電源シーケンスを簡素化
  • DC-DCコンバータの在庫数を削減
    • ピンコンパチブルな2A/3Aオプション
    • 固定出力電圧(5V/3.3V、精度±2%)または外付け抵抗で調整可能(1V~10V、精度±1% FB)
    • 外部同期を備えた調整可能な周波数:220kHz~2.2MHz
  • 消費電力を削減
    • ピーク効率:93%
    • シャットダウン機能によって入力から出力または逆方向の電流をブロック
    • シャットダウン電流:5µA以下(typ)
    • スタンバイモードの低自己消費電流:15µA (typ)
  • 高信頼性動作
    • 入力過渡電圧保護:42V
    • 固定8msの内部ソフトスタートによって入力突入電流を削減
    • サイクル単位の電流制限、自動リカバリを備えたサーマルシャットダウン
    • スペクトラム拡散制御によってEMI放射を削減
製品概要
show more Icon

MOSFETを内蔵した高効率、同期整流ステップダウンDC-DCコンバータのMAX17242/MAX17243は、3.5V~36Vの入力電圧範囲で動作し、99%デューティサイクルで動作することによってドロップアウト状態で動作可能です。これらのコンバータは最大2A (MAX17242)および3A (MAX17243)の出力電流を供給し、3.3V/5Vの固定出力電圧を生成するとともに、1V~10Vの範囲で出力電圧を設定することができます。

これらのデバイスは電流モード制御アーキテクチャを使用し、パルス幅変調(PWM)またはパルス周波数変調(PFM)制御方式で動作可能です。PWM動作は全負荷で定周波数動作を提供し、スイッチング周波数に敏感なアプリケーションで役立ちます。PFM動作は負のインダクタ電流をディセーブルし、さらに軽負荷時にパルスをスキップして高効率動作を実現します。低抵抗の内蔵MOSFETによって、全負荷時の高効率が保証され、レイアウトが簡素化されます。

これらのデバイスは、エクスポーズドパッドを備えた小型20ピンTQFNパッケージ(5mm x 5mm)で提供されます。これらの製品は-40℃~+85℃定格です。

デザインソリューション:Online Simulator Validates Buck Converter Output Error Budget Analysis ›

アプリケーション

  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • ACアダプタトランスレギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.87

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17242ETPA+
  • HTML
  • HTML
MAX17242ETPA+T
  • HTML
  • HTML
MAX17242ETPB+
  • HTML
  • HTML
MAX17242ETPB+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX17242EVKIT

MAX17242の評価キット

zoom

MAX17242EVKIT

MAX17242の評価キット

MAX17242の評価キット

機能と利点

  • 広い入力電源範囲:3.5V~36V
  • ピーク効率:96% (3.5V入力、スキップモード)
  • 強制PWMまたはスキップモード動作
  • 設定可能なスイッチング周波数:400kHz (デフォルト)
  • 選択可能なスペクトラム拡散によってEMI性能を最適化
  • FSYNC入力およびパワーグッド出力
  • 実証済み4層2オンス銅PCBレイアウト
  • 950mil × 835milのソリューションサイズを実証
  • 完全実装および試験済み

製品の詳細

MAX17242の評価キット(EVキット)は、低動作電流を備えた高電圧、電流モードステップダウンコンバータのMAX17242を実証します。このEVキットは広い3.5V~36Vの入力範囲で動作し、出力は2Aで3.3Vに設定されています。

このEVキットにはMAX17242ETPBが実装されています。

アプリケーション

  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • ACアダプタトランスレギュレーション

MAX17243EVKIT

MAX17243の評価キット

zoom

MAX17243EVKIT

MAX17243の評価キット

MAX17243の評価キット

機能と利点

  • 広い入力電源範囲:5.6V~36V
  • 強制PWMまたはスキップモード動作
  • 設定可能なスイッチング周波数:2.2MHz (デフォルト)
  • パワーグッド出力
  • 4層2オンス銅
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17243の評価キット(EVキット)は、低動作電流を備えた高電圧、電流モードステップダウンコンバータのMAX17243を実証します。このEVキットは広い5.6V~36Vの入力範囲で動作し、出力は3Aで5Vに設定されています。

このEVキットにはMAX17243ATPA/V+が実装されています。

アプリケーション

  • 分散電源レギュレーション
  • 汎用PoL (Point-of-Load)
  • ACアダプタトランスレギュレーション
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

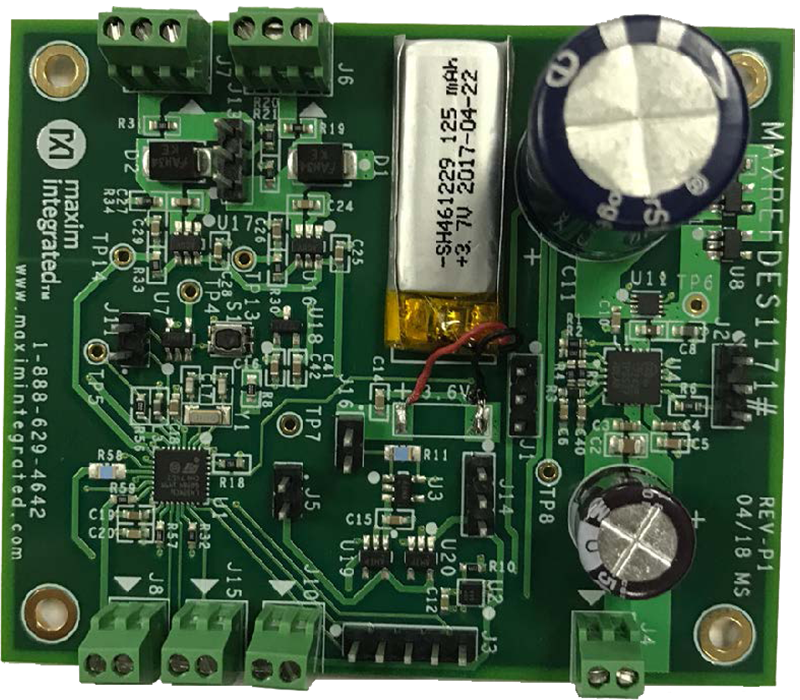

リファレンス・デザイン 1

リファレンス・デザイン1
