特長
- 高効率、低放熱の同期動作
- 広いVIN範囲：4.5V～40V、スタートアップ後に1Vの低電圧で動作
- 出力電圧：最大40V
- 低い動作IQ：14μA
- スペクトラム拡散動作
- 同期MOSFETのパススルー／100%のデューティ・サイクル性能
- RSENSEまたはインダクタDCR電流検出
- プログラマブルな固定周波数（100kHz～3MHz）
- フェーズロック可能な周波数（100kHz～3MHz）
- 軽負荷での選択可能な連続、パルス・スキップ、または低リップル・バースト・モード®動作
- 低シャットダウンIQ：1.2μA
- 熱強化型16ピン3mm × 3mm QFNおよびMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC7804は、高性能の同期昇圧DC/DCスイッチング・レギュレータ・コントローラで、すべてのNチャンネル・パワーMOSFET段を駆動します。同期整流器により、効率を向上させて電力損失を抑制し、熱条件を緩和します。固定周波数電流モード・アーキテクチャにより、最大3MHzのフェーズロック可能なスイッチング周波数を使用できます。LTC7804は、4.5V～40Vの広い範囲の入力電源で動作します。昇圧コンバータ出力からバイアスされた場合、LTC7804はスタートアップ後1Vの入力電源から動作できます。
無負荷時の非常に低い静止電流により、バッテリ駆動のシステムで動作時間が延長します。OPTI-LOOP補償により、幅広い出力容量およびESR値にわたって過渡応答を最適化できます。MODEピンにより、軽負荷でバースト・モード動作、パルススキップ・モード、または連続インジケータ電流モードを選択できます。
また、LTC7804は入力電源と出力電源の両方でピーク放射ノイズ、伝導ノイズを大幅に低減するスペクトラム拡散動作を利用できるため、電磁干渉（EMI）規格に従いやすくなります。
アプリケーション
- オートモーティブおよび輸送
- 産業用
- 防衛／アビオニクス（航空電子機器）
- 通信
本紙記載の商標および登録商標は、各社の所有に属します。米国特許5481178、5705919、5929620、6144194、6177787、6580258により保護されています。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC7804
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
ユーザ・ガイド
-
デザイン・ノート
-
技術記事
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
365.77 K
ユーザ・ガイド
1
395.14 K
デザイン・ノート
3
HTML
HTML
HTML
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
技術記事 1
Analog Dialogue 1
- LTC7804EMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804EMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804EMSE#WPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804EMSE#WTRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804EUD#PBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804EUD#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804EUD#WPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804EUD#WTRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804HMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804HMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804HMSE#WPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804HMSE#WTRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804HUD#PBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804HUD#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804HUD#WPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804HUD#WTRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804IMSE#PBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804IMSE#TRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804IMSE#WPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804IMSE#WTRPBF
- ピン／パッケージ図
-
16-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804IUD#PBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804IUD#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804IUD#WPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC7804IUD#WTRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC7804EMSE#PBF
製造中
LTC7804EMSE#TRPBF
製造中
LTC7804HMSE#PBF
製造中
LTC7804HMSE#TRPBF
製造中
LTC7804IMSE#PBF
製造中
LTC7804IMSE#TRPBF
製造中
8 23, 2021
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC7804EMSE#PBF
製造中
LTC7804EMSE#TRPBF
製造中
LTC7804EMSE#WPBF
LTC7804EMSE#WTRPBF
LTC7804HMSE#PBF
製造中
LTC7804HMSE#TRPBF
製造中
LTC7804HMSE#WPBF
LTC7804HMSE#WTRPBF
LTC7804IMSE#PBF
製造中
LTC7804IMSE#TRPBF
製造中
LTC7804IMSE#WPBF
LTC7804IMSE#WTRPBF
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC7804EMSE#WPBF
LTC7804EMSE#WTRPBF
LTC7804HMSE#WPBF
LTC7804HMSE#WTRPBF
LTC7804IMSE#WPBF
LTC7804IMSE#WTRPBF
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC7804EMSE#WPBF
LTC7804EMSE#WTRPBF
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC7804EMSE#PBF
製造中
LTC7804EMSE#TRPBF
製造中
LTC7804HMSE#PBF
製造中
LTC7804HMSE#TRPBF
製造中
LTC7804IMSE#PBF
製造中
LTC7804IMSE#TRPBF
製造中
8 23, 2021
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC7804EMSE#PBF
製造中
LTC7804EMSE#TRPBF
製造中
LTC7804EMSE#WPBF
LTC7804EMSE#WTRPBF
LTC7804HMSE#PBF
製造中
LTC7804HMSE#TRPBF
製造中
LTC7804HMSE#WPBF
LTC7804HMSE#WTRPBF
LTC7804IMSE#PBF
製造中
LTC7804IMSE#TRPBF
製造中
LTC7804IMSE#WPBF
LTC7804IMSE#WTRPBF
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC7804EMSE#WPBF
LTC7804EMSE#WTRPBF
LTC7804HMSE#WPBF
LTC7804HMSE#WTRPBF
LTC7804IMSE#WPBF
LTC7804IMSE#WTRPBF
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC7804EMSE#WPBF
LTC7804EMSE#WTRPBF
ソフトウェアおよび製品のエコシステム
評価用キット 1

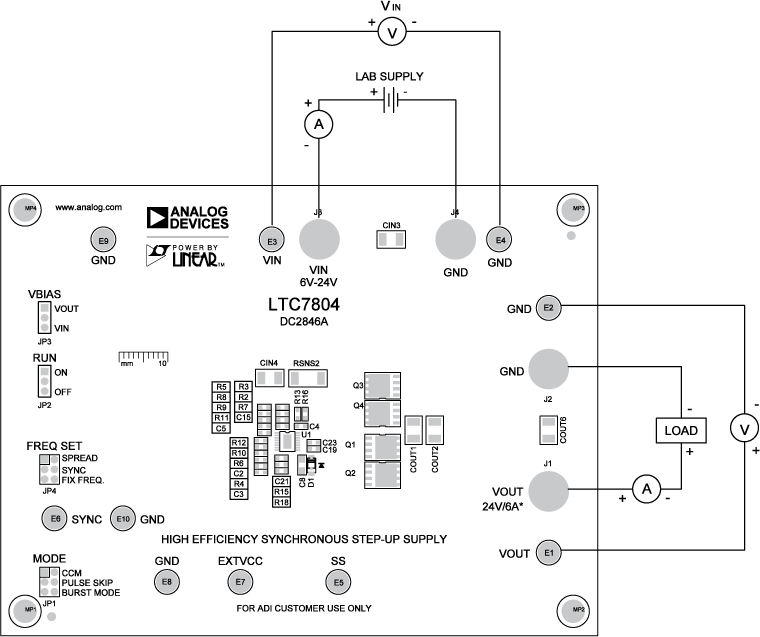

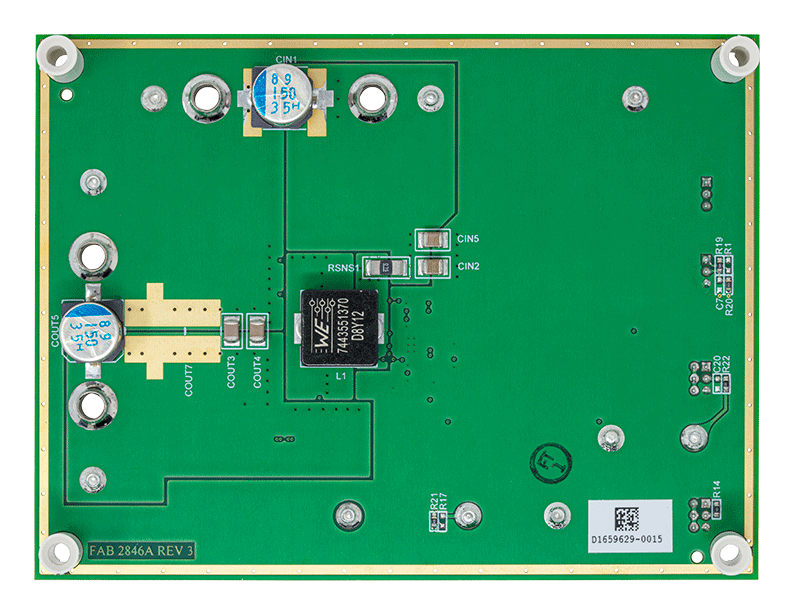

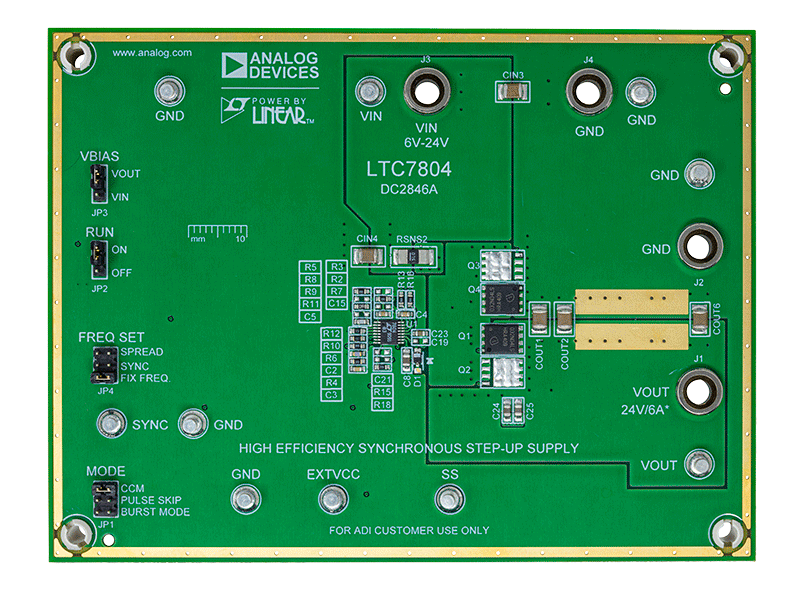

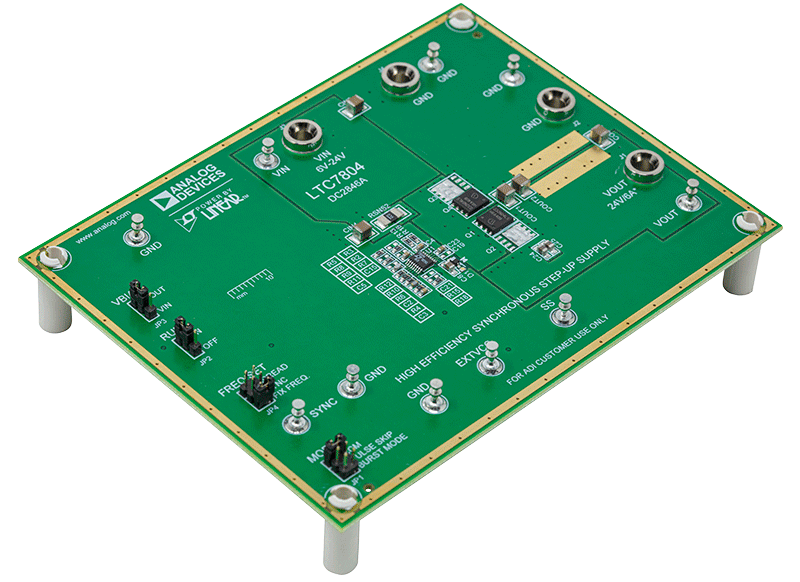

DC2846A
LTC7804デモ用ボード | 6V ≥ VIN ≥ 24V、VOUT = 24V @ 6A
製品の詳細
デモ回路DC2846Aは、スペクトラム拡散または固定周波数電流モード同期ブースト・コントローラであるLTC7804（MSEパッケージ）を搭載したDC/DC同期ブースト・コンバータです。DC2846Aは24Vの出力電圧を生成し、最大6Aの出力電流を供給します。
500kHzの固定スイッチング周波数で動作するため、回路は小型で効率的です。
このボードの主な特徴は次のとおりです。
- 広い入力電圧範囲：6V～24V
- 比較的高い出力電力：最大150W
- 極めて低い静止電流：スリープ・モード時に15µA、シャットダウン時にはわずか1µA
- 消費電力の低いオンボード・バイアス電源
- スペクトラム拡散と固定周波数のどちらかを選択可能
- パルス・スキップ・モード、強制連続動作、軽負荷の低リップルBurst Mode®動作のいずれかを選択可能
- 外部クロックとの同期
- VIN > VOUTの場合、DC2846AはトップMOSFETを連続的にオンにすることで、通常の昇圧トポロジの損失を排除します。
このコンバータは、最小負荷条件がない広い負荷範囲にわたって高い出力電圧精度（通常は±2%）を提供します。
DC2846Aでサポートされているステップアップ・コントローラのバイアス方法は、入力電圧から直接、または出力レールから直接の2通りです。もう1つの考えられるバイアス方法は、電圧源をEXTVCC端子に接続することです。
DC2846Aのスイッチング周波数は極めて広く、100kHzから3MHzに及びます。この範囲内にある外部クロックと同期できます。スペクトラム拡散動作を使用すると、ピーク放射ノイズと伝導ノイズが低減するため、電磁干渉（EMI）規格に準拠しやすくなります。
DC2846Aは、回路のフットプリントが小さいという特徴があります。これは、テレコム、オートモーティブ、イーサネット電源アプリケーション向けの高性能で費用対効果に優れたソリューションです。
資料
ツールおよびシミュレーション 2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
