LTC4284

高電力負電圧ホット・スワップ・コントローラ(エネルギー・モニタ搭載)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$7.44
特長
  • 高電力アプリケーション向けの 2 つのゲートを駆動
  • 設定可能なパラレル・モード、段階的スタート・モード、シングル・モード
  • SOA タイマーで MOSFET を保護
  • 2 % 精度および調整可能なフォールドバックによる、プログラマブル 15 mV ~ 30 mV 電流制限検出電圧
  • 0.5 % 精度の 8 ビット ~ 16 ビット・ギアシフト ADC
  • 電圧、電流、エネルギーのモニタリング
  • 不揮発性構成および障害記録機能
  • 過酷な高電圧動作に対応するフローティング・トポロジ
  • 選択可能な突入制御: dV/dt または電流制限
  • I2C/SMBus または 1 線式ブロードキャスト・インターフェース
  • 最小/最大 ADC 測定ログ(アラート付き)
  • プログラム可能な遅延による I2C コマンドでの再起動
  • 調整可能な入力 UV/OV 閾値およびヒステリシス
  • 44 ピン 5 mm × 8 mm QFN パッケージ
製品概要
show more Icon

LTC4284 負電圧ホット・スワップ・コントローラは、基板をライブのバックプレーンから安全に着脱できるように外付けの N チャンネル MOSFET を駆動します。デュアルゲート、マルチモード・ドライバによって、様々な電力レベルの MOSFET 安全動作領域(SOA)が最適化されます。SOA タイマーは MOSFET の温度上昇を制限し、過度のストレスに対する信頼性の高い保護を実現します。

I2C インターフェースとオンボード・ギアシフト ADC によって、基板の電流、電圧、電力、エネルギー、故障ステータスをモニタリングできます。利用可能な 1 線式ブロードキャスト・モードでは、2 つのアイソレータをなくすことでインターフェースがシンプルになっています。内蔵 EEPROM は故障動作のブラックボックス・キャプチャリングと不揮発性構成を提供します。

追加機能が入力 UV/OV に反応し、障害発生時にホストに割り込んで、出力電力が正常になったときに通知します。また、基板の挿入を検知するほか、電力が正常であることをタイムアウト周期内に外部電源モニタが示せなかった場合は MOSFET をオフにし、ホストのコマンドによるターンオフ後のプログラム可能な遅延を経て自動的に再起動します。

アプリケーション

  • テレコム・インフラストラクチャ
  • −48 V 分散型電源システム
  • サーバーおよびデータ・センター
  • 電力モニタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$7.44

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4284CUHG#PBF
  • HTML
  • HTML
LTC4284CUHG#TRPBF
  • HTML
  • HTML
LTC4284HUHG#PBF
  • HTML
  • HTML
LTC4284HUHG#TRPBF
  • HTML
  • HTML
LTC4284IUHG#PBF
  • HTML
  • HTML
LTC4284IUHG#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 15, 2021

- 21_0073

LTC4284 Datasheet Limit Change

LTC4284CUHG#PBF

製造中

LTC4284CUHG#TRPBF

製造中

LTC4284HUHG#PBF

製造中

LTC4284HUHG#TRPBF

製造中

LTC4284IUHG#PBF

製造中

LTC4284IUHG#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 15, 2021

- 21_0073

arrow down

LTC4284 Datasheet Limit Change

LTC4284CUHG#PBF

製造中

LTC4284CUHG#TRPBF

製造中

LTC4284HUHG#PBF

製造中

LTC4284HUHG#TRPBF

製造中

LTC4284IUHG#PBF

製造中

LTC4284IUHG#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

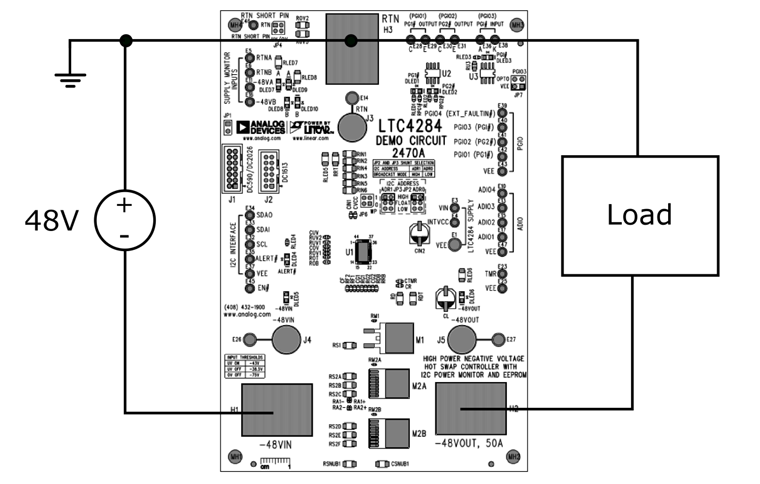

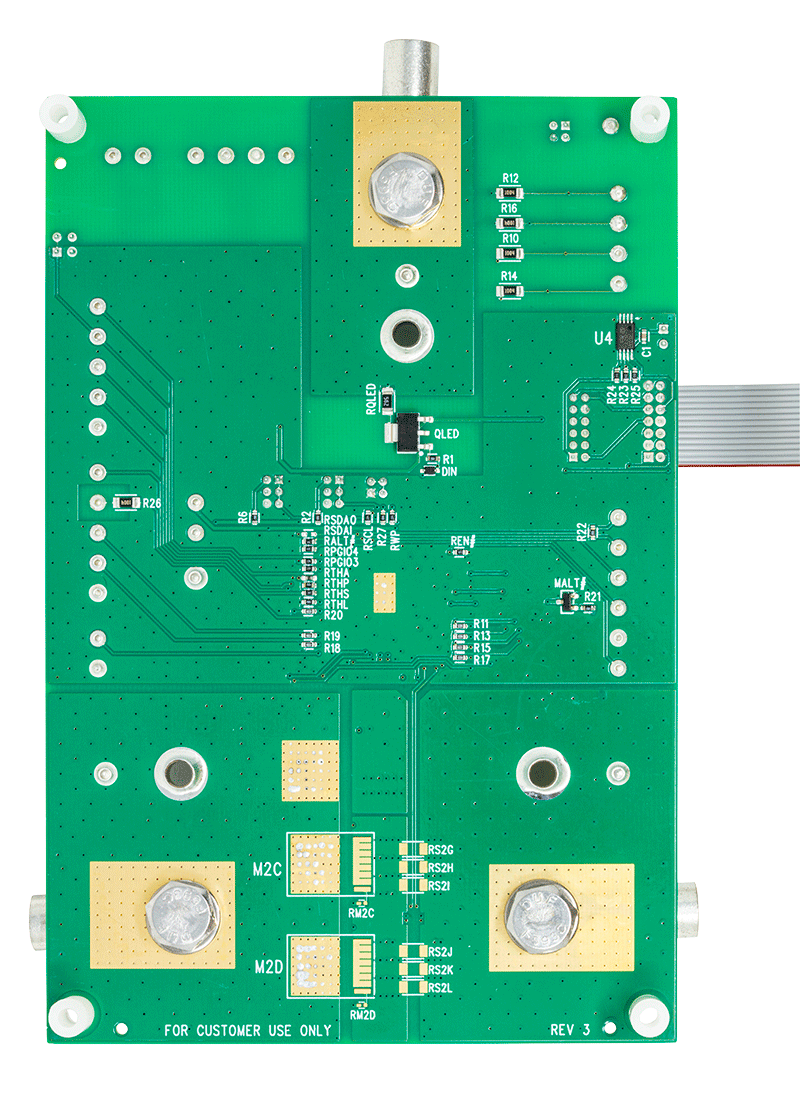

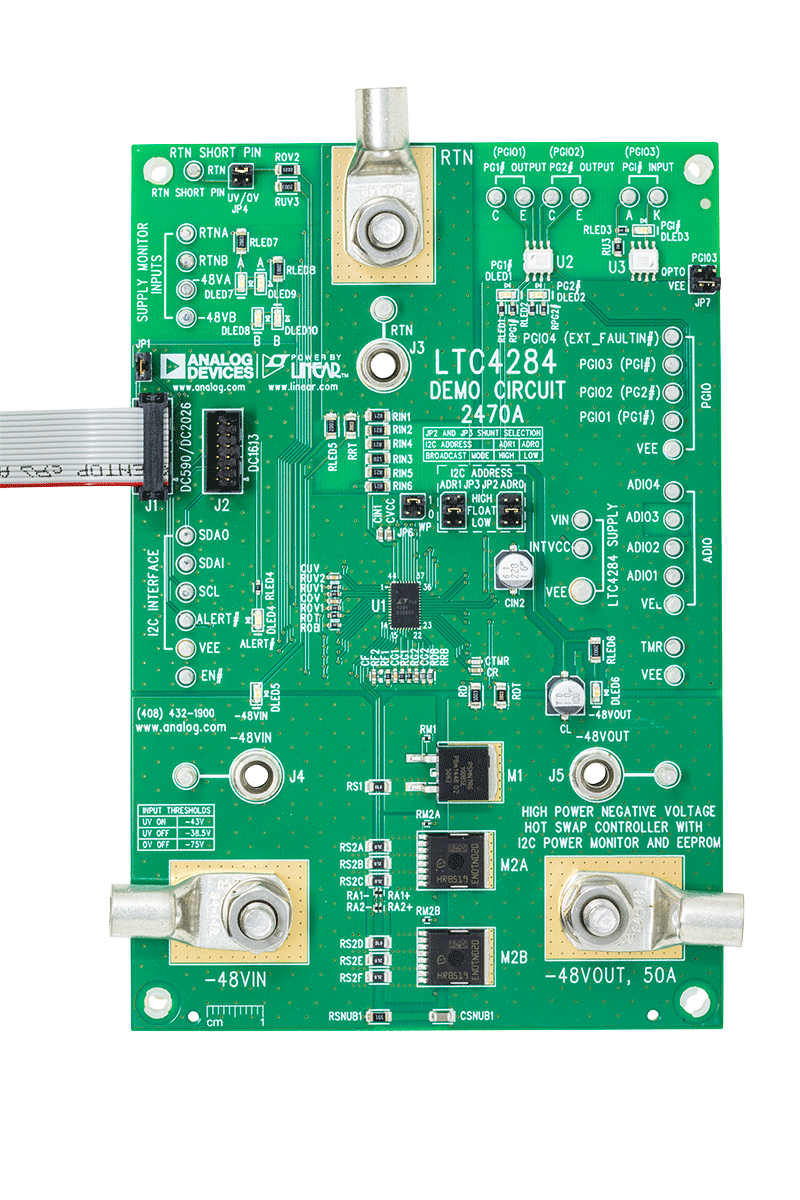

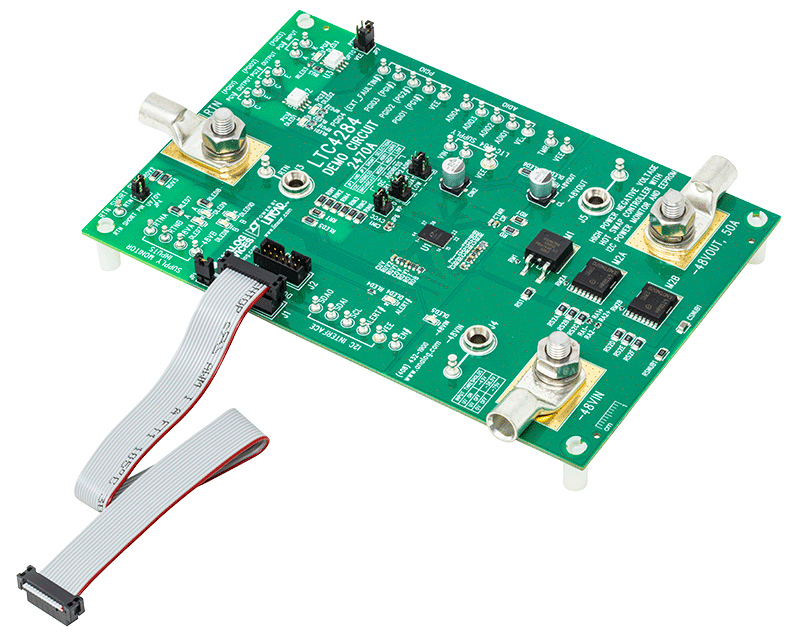

DC2470A

LTC4284 用デモ・ボード | 高電力負電圧ホット・スワップ・コントローラ(I2C エネルギー・モニタと EEPROM 搭載)

zoom

DC2470A

LTC4284 用デモ・ボード | 高電力負電圧ホット・スワップ・コントローラ(I2C エネルギー・モニタと EEPROM 搭載)

LTC4284 用デモ・ボード | 高電力負電圧ホット・スワップ・コントローラ(I2C エネルギー・モニタと EEPROM 搭載)

製品の詳細

デモ回路 2470A デモ回路は、LTC4284 高電力負電圧ホット・スワップ・コントローラ(I2C エネルギー・モニタと 2.5kW、−48V アプリケーションのEEPROM 搭載)を披露します。DC2470A は低ストレス段階的スタートのために構成されており、高電力システムに対する低価格ホット・プラグ・ソリューションを提供します。

下流側電力変換器を有効にする電源コンバータ制御用の絶縁がボードに内蔵されています。LED は −48V の入出力の存在や、また両方の電源フィードとパワー・グッド信号の状態を示します。最高の長期製品信頼性のために、一貫して高電圧レイアウト・ルールに従います。

電圧、電流、電力測定、フォールト・ロギング、ボード温度に素早くアクセスする3つ全部の評価インターフェースのために、ヘッダーが提供されます。

reference details image

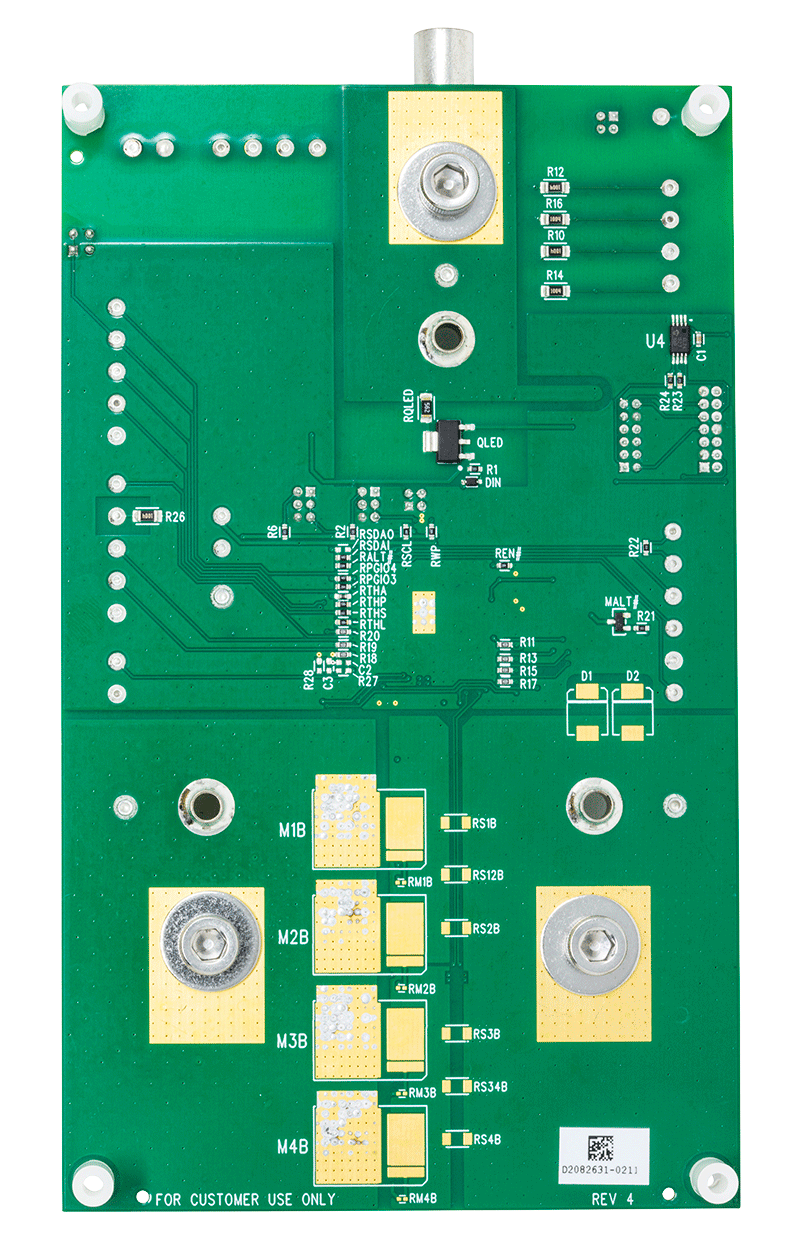

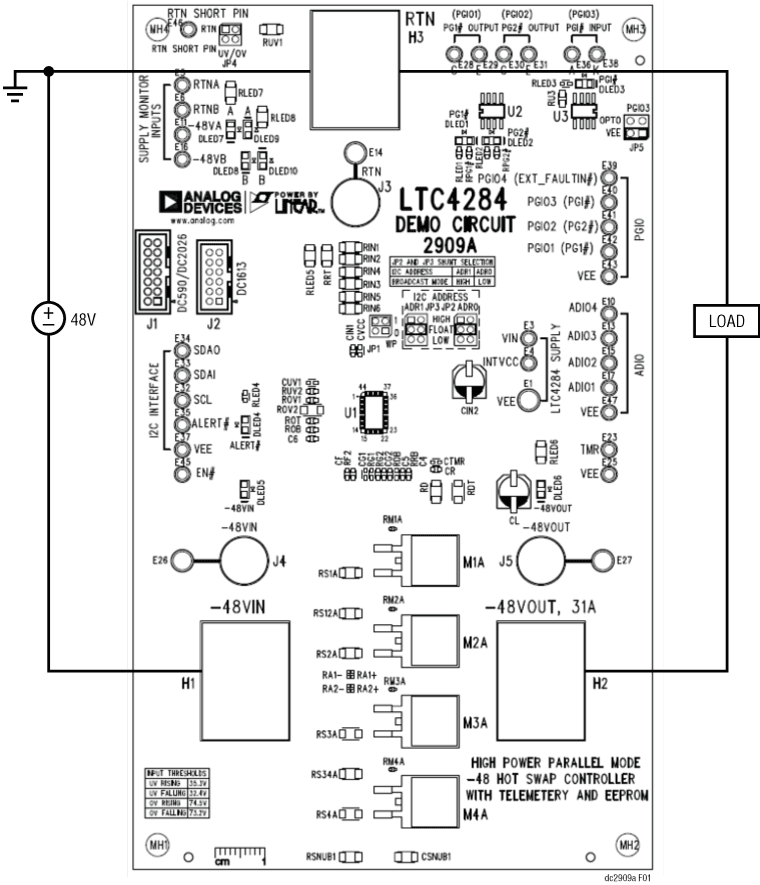

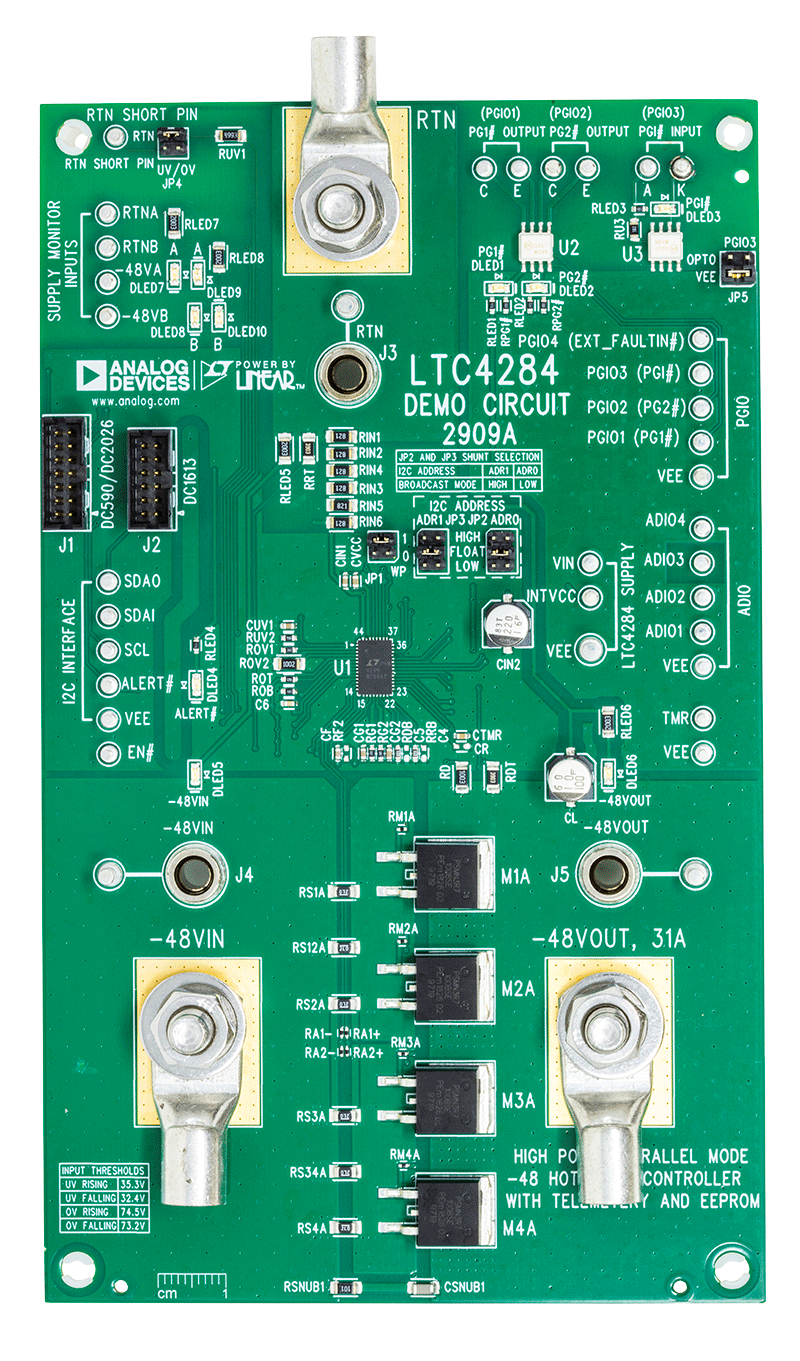

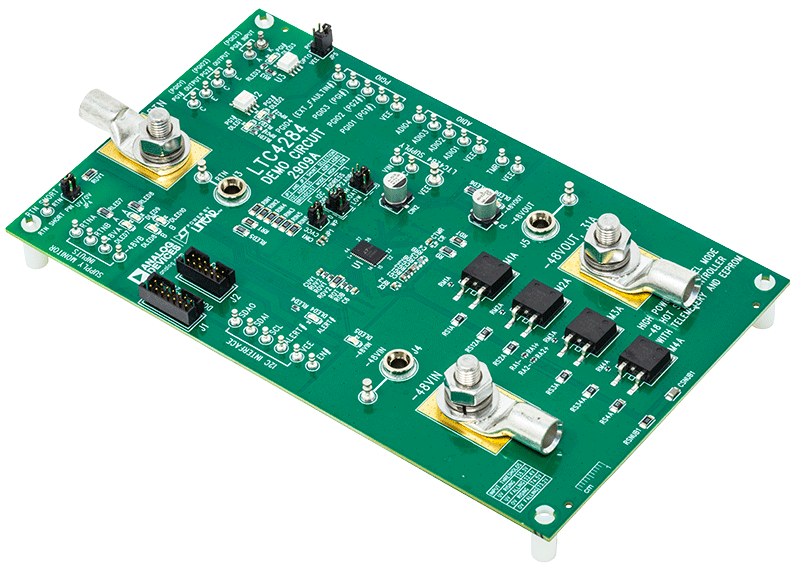

DC2909A

LTC4284デモ用ボード | –48V、1500W、テレメトリおよびEEPROM搭載のホット・スワップ・コントローラ

zoom

DC2909A

LTC4284デモ用ボード | –48V、1500W、テレメトリおよびEEPROM搭載のホット・スワップ・コントローラ

LTC4284デモ用ボード | –48V、1500W、テレメトリおよびEEPROM搭載のホット・スワップ・コントローラ

製品の詳細

DC2909Aは、–48V、31A(1500W)アプリケーションにおけるLTC4284高電力負電圧ホット・スワップ・コントローラ(テレメトリおよびEEPROM搭載)を紹介するものです。DC2909Aはパラレルモードで構成されており、入力ステップが差し迫っている高電力システムに対する低価格ホット・プラグ・ソリューションを提供します。

下流側電源コンバータを有効にするパワー・グッド制御ピン用の絶縁がボードに内蔵されています。LEDは–48Vの入出力の存在や、また両方の電源フィードとパワー・グッド信号の状態を示します。 最高の長期製品信頼性のために、一貫して高電圧レイアウト・ルールに従います。

電圧、電流、電力、電力量、障害ログ、ボード温度データに素早くアクセスする3つのI2Cインターフェースのために、ヘッダーが用意されています。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
