特長
- Silent Switcher®（サイレント・スイッチャ）2アーキテクチャ：
- あらゆるPCB上で超低EMI
- PCBレイアウトに対する敏感さを排除
- 内部バイパス・コンデンサによってEMI放射を低減
- スペクトラム拡散周波数変調
- 各チャンネルから同時にDC 8.5Aを供給
- 一方のチャンネルでも最大12A
- 超低自己消費電流Burst Mode®動作：
- 12V入力から3.3V出力を安定化する場合のIQ：16µA（両チャンネル）
- 出力リップル：<10mVP-P
- リモート検出が可能な±1.2%、600mVのフィードバック電圧
- 電流制限機能を備えた出力電流モニタ・ピン
- 強制連続モード
- CLKOUTにより最大で4相動作に対応
- 12V入力、3.3V/6A出力、1MHz時の効率：93.6%
- 12V入力、1.0V/6A出力、1MHz時の効率：85.6%
- 高速最小スイッチオン時間：20ns
- 調整可能および同期可能な周波数：300kHz～3MHz
- 小型の4mm × 7mm 36ピンLQFNパッケージ
- 車載アプリケーション向けにAEC-Q100認定
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT8652Sは、両チャンネルから最大8.5Aの連続電流を供給でき、各チャンネルで最大12Aの負荷をサポートするデュアル降圧レギュレータです。LT8652Sはバイパス・コンデンサが内蔵され、第2世代のSilent Switcher®（サイレント・スイッチャ）技術を採用して、高周波、高効率の小型ソリューションを優れたEMI性能と共に実現しています。LT8652Sは、PLLや広帯域幅データ・システムおよび通信システムなど、ノイズの影響を受けやすいアプリケーションに最適です。
高速でノイズが少なく、オーバーシュートが小さいスイッチング・エッジによって、高いスイッチング周波数でも効率の高い動作が可能になり、高スイッチング周波数で実現できる広い制御ループ帯域幅により、高速過渡応答に対応します。出力電流のモニタリングと制限により、所定のアプリケーションでの最大出力電流に合わせてインダクタを選択できます。出力電圧の差動検出により、ポイント・オブ・ロードでの正確な電圧レギュレーションを実現して、大電流アプリケーションに対応します。2チャンネルを組み合わせて17Aを供給可能であり、2つのLT8652S ICを組み合わせて4相の34A電源を実現できます。
アプリケーション
- サーバー電源アプリケーション
- 汎用降圧電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8652S
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
情報
-
デザイン・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
415.69 K
ユーザ・ガイド
1
488.2 K
情報
1
HTML
デザイン・ノート
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
Book & eBook 2
ソリューション・カタログ 1
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT8652SEV#PBF |
36-Lead LQFN (4mm × 7mm × 0.94mm)
|
|
|
| LT8652SEV#TRPBF |
36-Lead LQFN (4mm × 7mm × 0.94mm)
|
|
|
| LT8652SEV#WPBF |
36-Lead LQFN (4mm × 7mm × 0.94mm)
|
|
|
| LT8652SEV#WTRPBF |
36-Lead LQFN (4mm × 7mm × 0.94mm)
|
|
|
| LT8652SIV#PBF |
36-Lead LQFN (4mm × 7mm × 0.94mm)
|
|
|
| LT8652SIV#TRPBF |
36-Lead LQFN (4mm × 7mm × 0.94mm)
|
|
|
| LT8652SIV#WPBF |
36-Lead LQFN (4mm × 7mm × 0.94mm)
|
|
|
| LT8652SIV#WTRPBF |
36-Lead LQFN (4mm × 7mm × 0.94mm)
|
|
- LT8652SEV#PBF
- ピン／パッケージ図
-
36-Lead LQFN (4mm × 7mm × 0.94mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8652SEV#TRPBF
- ピン／パッケージ図
-
36-Lead LQFN (4mm × 7mm × 0.94mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8652SEV#WPBF
- ピン／パッケージ図
-
36-Lead LQFN (4mm × 7mm × 0.94mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8652SEV#WTRPBF
- ピン／パッケージ図
-
36-Lead LQFN (4mm × 7mm × 0.94mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8652SIV#PBF
- ピン／パッケージ図
-
36-Lead LQFN (4mm × 7mm × 0.94mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8652SIV#TRPBF
- ピン／パッケージ図
-
36-Lead LQFN (4mm × 7mm × 0.94mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8652SIV#WPBF
- ピン／パッケージ図
-
36-Lead LQFN (4mm × 7mm × 0.94mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8652SIV#WTRPBF
- ピン／パッケージ図
-
36-Lead LQFN (4mm × 7mm × 0.94mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

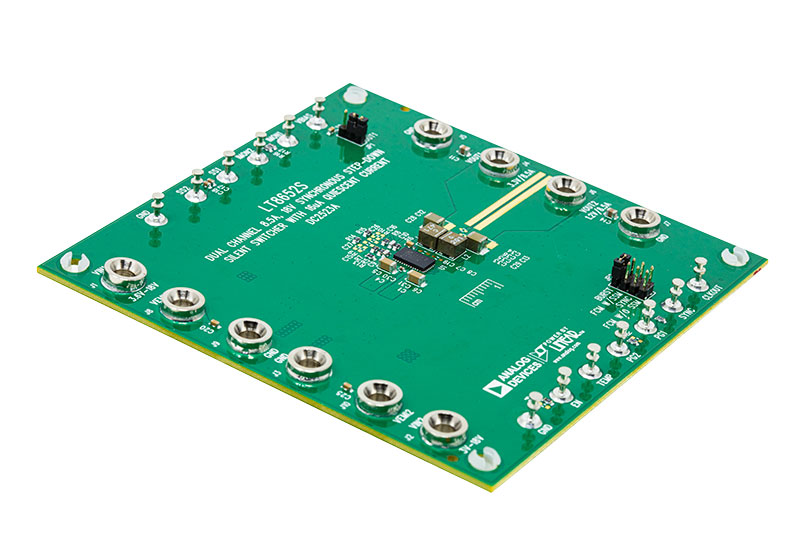

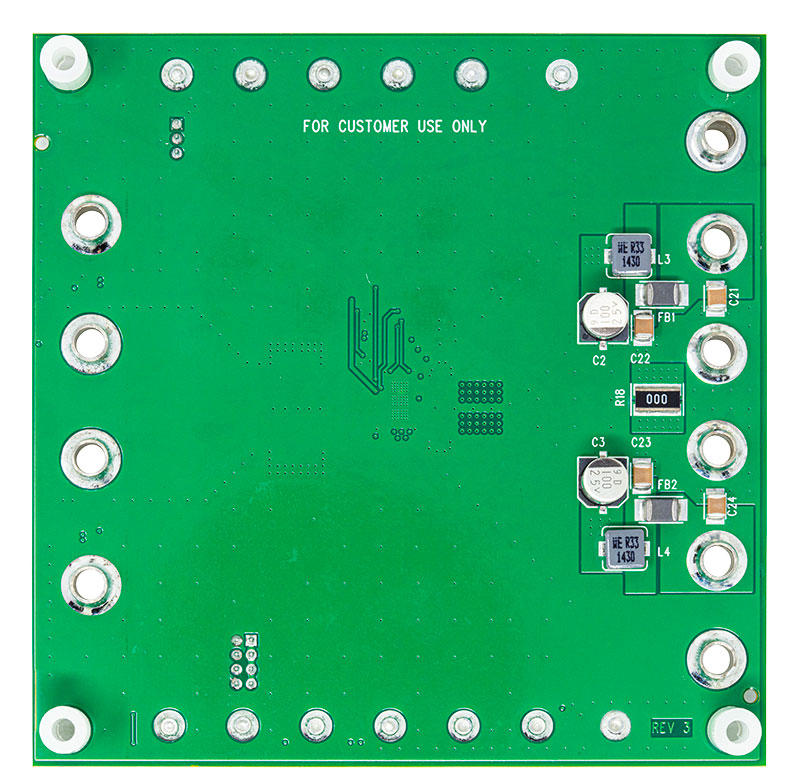

DC2523A
LT8652Sデモ・ボード | デュアル・チャンネル8.5A、18V、静止電流16µAの同期型降圧Silent Switcher®（サイレント・スイッチャ）
製品の詳細

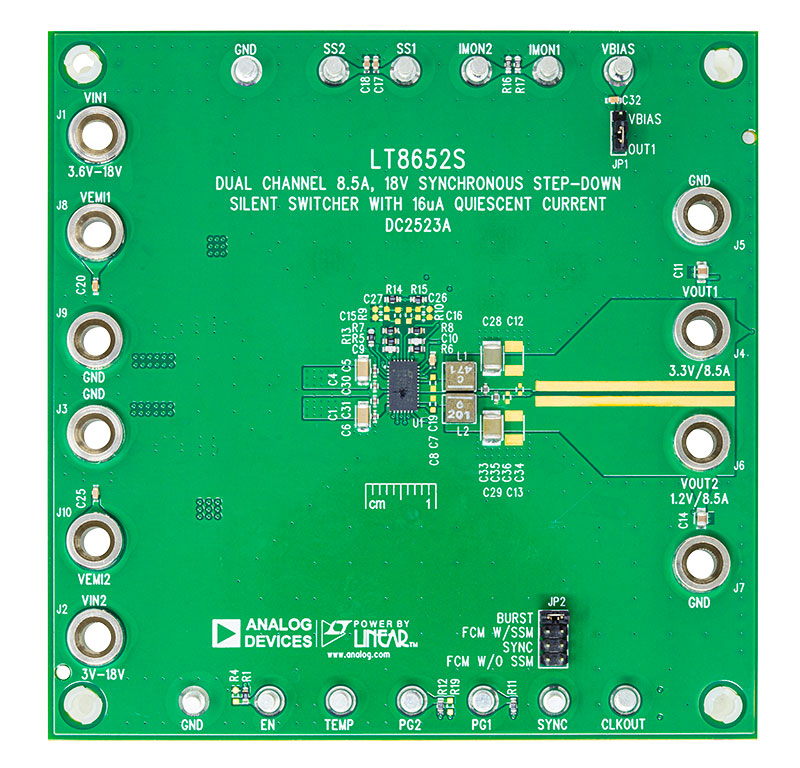

デモ回路2523Aは、LT8652Sを使用した、静止電流16µAの18V、8.5A（連続）／12A（ピーク）同期型降圧Silent Switcher®（サイレント・スイッチャ）です。LT8652Sは、コンパクトで高効率な高速同期整流モノシリック降圧スイッチングであり、EMIを最小限に抑えてPCBレイアウト感度を低減する第2世代のSilent Switcher®（サイレント・スイッチャ）構造を使用しています。上下面の電源スイッチ、補償部品、およびその他の必要な回路が、LT8652Sパッケージ内にあるため、外付け部品は最小限であり、設計がシンプルになります。このデモ用ボードには、2つの出力があります（3.6V～18Vの入力から3.3Vおよび1.2V）。入力範囲が広いため、オートモーティブ・バッテリや工業用電源などの様々な入力源で使用できます。
デフォルトでは、このデモ用ボードのSYNCピンは、低リップルBurst Mode®動作用にグラウンドに接続されています。SSM位置を使用せずにJP2をFCMに移動すると、動作モードを強制連続モード動作に変更できます。SSM位置を使用してJP2をFCMにすると、低EMIスペクトラム拡散動作に対して、VCCがSYNCピンに適用されます。外部クロックと同期するには、JP2をSYNCに動かし、外部クロックをSYNCタレットに入力します。
デモ回路2523Aは、2MHzで動作し、ソリューションサイズを最小化するのに役立ちます。ピーク効率は90%です。両方のチャンネルが2MHzにおいて最大負荷（それぞれ8.5A）で動作すると、IC温度の上昇は70°C未満になります。
このデモ用ボードでは、両方のチャンネルにEMIフィルタが備わっています。EMIフィルタを使用するには、入力をVIN1/VIN2ではなくVEMI1/VEMI2に接続する必要があります。
LT8652Sのデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。このデータシートは、このDC2523A用デモ・マニュアルと併せて参照してください。
