LT8419

新規設計に推奨

シングル・ピン、スリーステートPWM入力、内蔵スマート・ブートストラップ・スイッチ、調整可能なデッド・タイムを備えた100Vハーフ・ブリッジ窒化ガリウム（GaN）ドライバ

GaN FET用ハーフ・ブリッジ・ゲート・ドライバ

データシート (Rev. 0) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • GaN FET用ハーフ・ブリッジ・ゲート・ドライバ
  • ドライバ・プルアップ抵抗：0.6Ω
  • ドライバ・プルダウン抵抗：0.2Ω
  • 電流能力：4A（ピーク・ソース）、8A（ピーク・シンク）
  • 内蔵のスマート・ブートストラップ・スイッチでBST-SW電圧の過充電を防止
  • スプリット・ゲート・ドライバでターンオン／ターンオフ強度を調整
  • すべてのドライバ出力がデフォルトでロー状態
  • 単一のスリーステートTTLロジック互換PWM入力
  • プログラム可能なデッド・タイム：約2ns、約6ns、約10.5ns
  • 高速な伝搬遅延：13.5ns（代表値）
  • 均衡化ドライバ電源電圧：VBST ≈ VCC = 3.85V - 5.5V
  • 低電圧／過電圧ロックアウト保護機能
  • 小型12ボールWLCSPパッケージ
LT8419
シングル・ピン、スリーステートPWM入力、内蔵スマート・ブートストラップ・スイッチ、調整可能なデッド・タイムを備えた100Vハーフ・ブリッジ窒化ガリウム（GaN）ドライバ

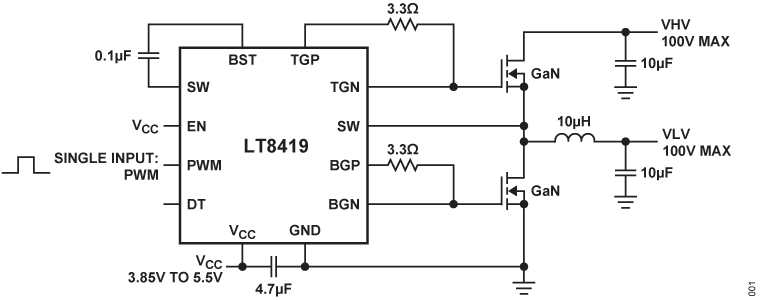

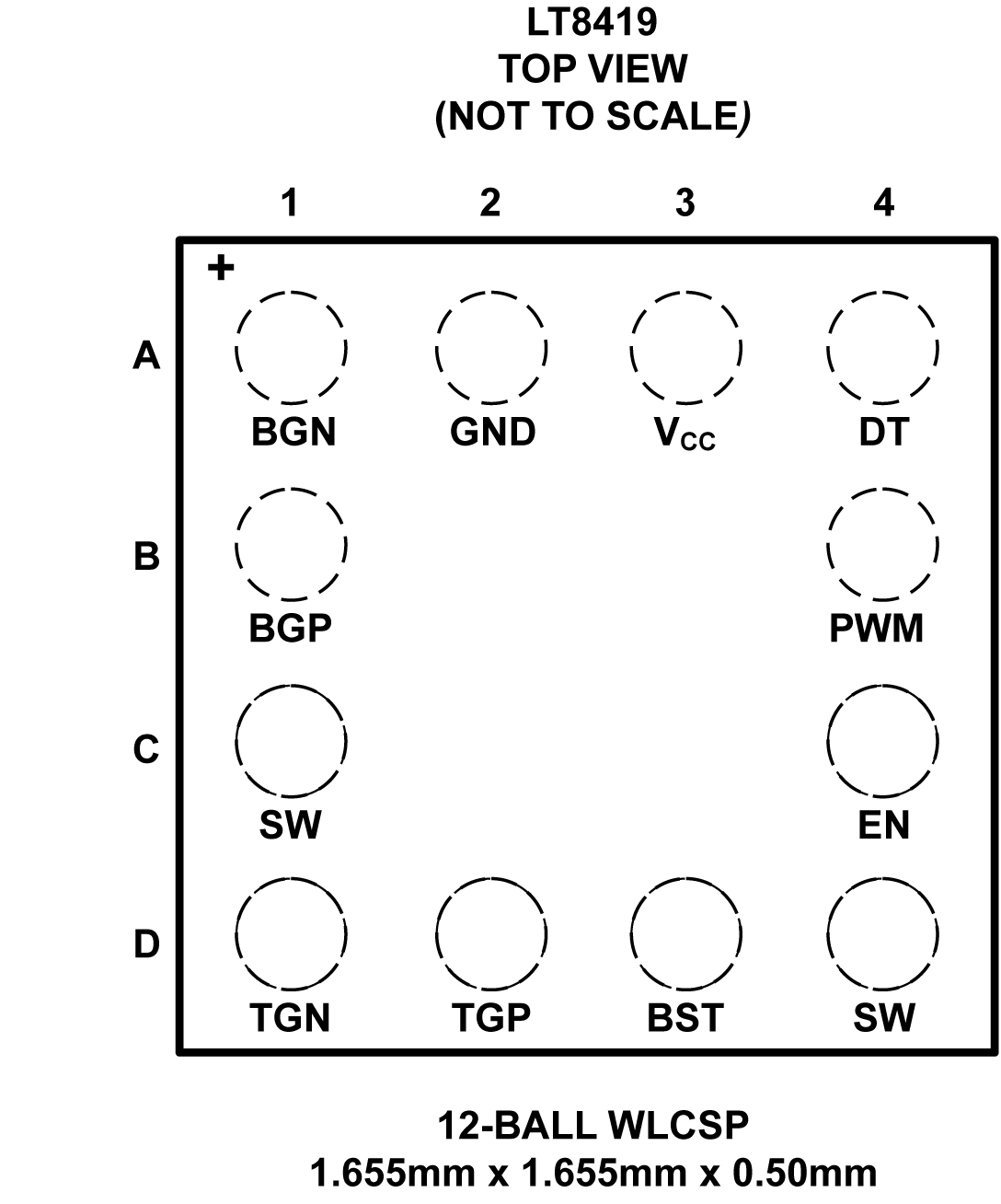

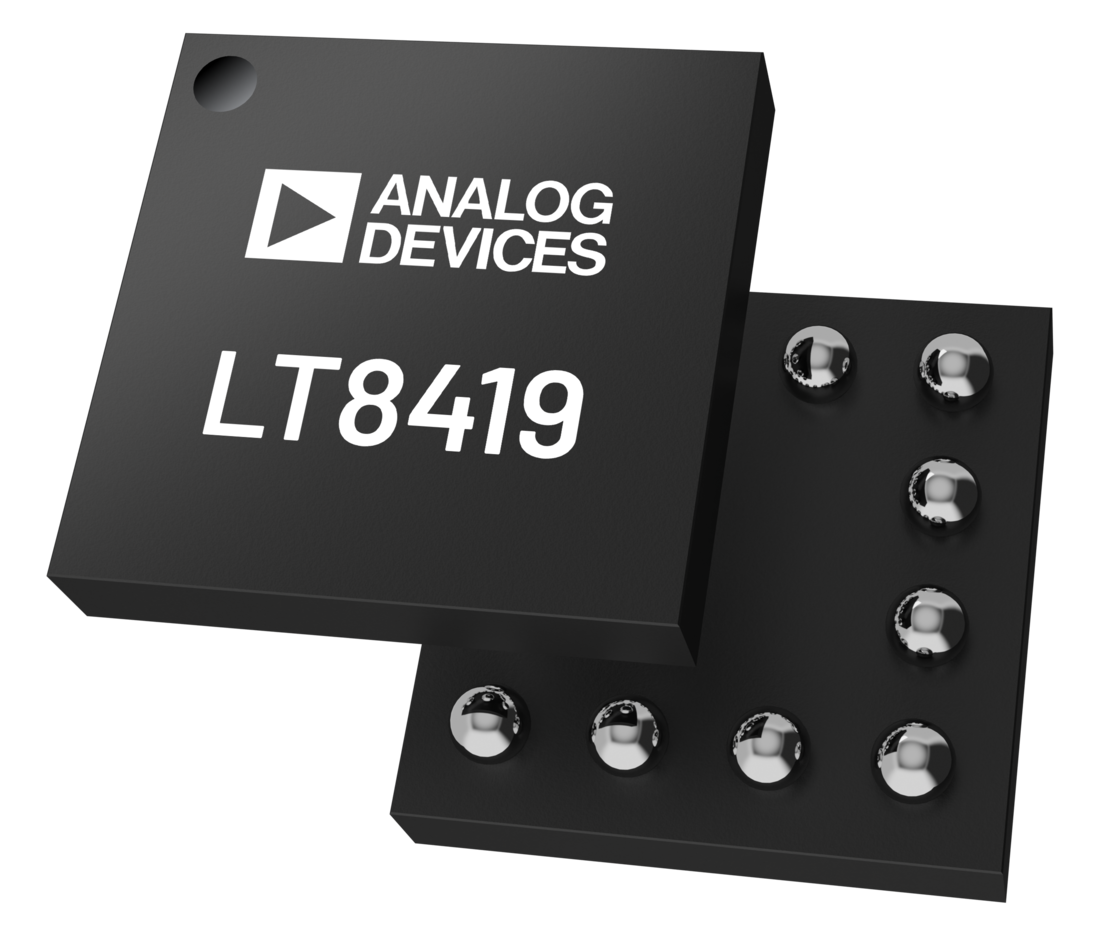

LT8419 Typical Application LT8419 Pin Configuration LT8419 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LT8419
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT8419-BZ

LTC7871 High-Power, Polyphase, Bidirectional Supply/Charger with LT8419 GaN Driver

今すぐ購入 詳細を表示

製品詳細

The EVAL-LT8419-BZ is a high-power, high-efficiency, six-phase bidirectional converter featuring the LTC7871 controller and LT8419 GaN drivers. Each phase uses an LT8419 half-bridge driver to drive EPC2361 GaN FETs, with the gate driver placed close to the FETs and driven by PWM signals from the LTC7871. The VHIGH and VLOW terminals serve as either inputs or outputs, depending on the direction of power flow. In buck mode, which is selected by SW1, the board converts 30V to 70V at VHIGH to a regulated 12V output at VLOW. In boost mode, it converts 10V to 14V at VLOW to a regulated 48V output at VHIGH.

The maximum VLOW current is 200A in either direction, limited by the selected inductors. Maximum output power is 2.4kW in buck mode across the specified input range, and 2.4kW in boost mode when VLOW is 12V. External airflow is required for operation at maximum power.

Inductor current in each phase is sensed through a low 1mΩ resistor using a highly accurate AC/DC current-sensing architecture with low power dissipation. The LTC7871 constant-current loop provides DC current limiting for current flowing into or out of the VLOW terminal, depending on the state of the BUCK pin. This current limit is programmable through the SETCUR pin and can be monitored at the IMON pin.

The EVAL-LT8419-BZ includes a SPI-compatible serial port. With a DC2026C (Linduino® One) demo board and QuikEval™ software on a host computer, the user can:

  • Margin the regulated VLOW or VHIGH up or down.
  • Margin the DC current limit up or down with the SETCUR pin.
  • Adjust the frequency spread and modulation rate of the spread spectrum circuit when spread spectrum is enabled.
  • Monitor the operational status and faults of the LTC7871.

eval board
schematic 4
schematic 5
schematic 6
EVAL-LT8419-AZ

シングル・ピン、スリーステートPWM入力、内蔵スマート・ブートストラップ・スイッチ、調整可能なデッド・タイムを備えた100Vハーフ・ブリッジ窒化ガリウム（GaN）ドライバ

今すぐ購入 詳細を表示

製品詳細

EVAL-LT8419-AZ評価用ボードは、2つの100Vエンハンスメント型窒化ガリウム（eGaN）デバイスをハーフ・ブリッジ構成で駆動するLT8419を備えています。この回路は、1MHzのスイッチング周波数で動作する48VHVから24/12VLVへの降圧コンバータとして最適化されていますが、昇圧コンバータなど、ハーフ・ブリッジで構成される他のコンバータ・トポロジとしても使用できます。

ボードを駆動するには、外部PWM信号が必要です。LT8419ドライバには、2つの100V GaNデバイスのゲートを制御する強力な0.2Ωプルダウン・ドライバと0.6Ωプルアップ・ドライバがあります。また、最小ドロップアウト電圧でVCCからバランスの取れたブートストラップ電圧を生成するスマート・ブートストラップ・スイッチも内蔵されています。LT8419はスプリット・ゲート・ドライバを搭載しており、GaNデバイスのターンオンとターンオフのスルー・レートを調整することでリンギングを抑制し、EMI性能を最適化します。
EVAL-LT8419-BZ
LTC7871 High-Power, Polyphase, Bidirectional Supply/Charger with LT8419 GaN Driver
EVAL-LT8419-BZ Top Angle Evaluation Board EVAL-LT8419-BZ Top Evaluation Board EVAL-LT8419-BZ Bottom Evaluation Board
EVAL-LT8419-AZ
シングル・ピン、スリーステートPWM入力、内蔵スマート・ブートストラップ・スイッチ、調整可能なデッド・タイムを備えた100Vハーフ・ブリッジ窒化ガリウム（GaN）ドライバ
EVAL-LT8419-AZ Top Angle Evaluation Board EVAL-LT8419-AZ Top Evaluation Board EVAL-LT8419-AZ Bottom Evaluation Board
