HMC802A

20 dB の GaAs MMIC 1 ビット・デジタル正電圧制御減衰器、SMT、DC ~ 10 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
機能
  • ステップ誤差: ±0.6 dB(代表値)
  • 低挿入損失: 3 dB
  • 高 IP3: +55 dBm
  • 1 本の制御ライン
  • TTL/CMOS 互換制御
  • +5 V 単電源
  • 16 ピン 3 mm x 3 mm SMT パッケージ: 9 mm2
製品概要
show more Icon

HMC802ALP3E は、GaAs IC の広帯域双方向 1 ビット・デジタル減衰器で、低価格のリードレス表面実装パッケージを採用しています。正電圧制御ラインが 1 本のこのデジタル減衰器は、DC に近い動作用に外部の AC 接地コンデンサを使用するので、様々な RF および IF アプリケーションに適しています。DC ~ 10 GHz をカバーし、挿入損失は代表値で 3 dB未満であり、減衰精度は ±0.6 dB(代表値)と優れています。この減衰器は +55 dBm という高い IIP3 も特長としています。1 つの TTL/CMOS 制御入力を使って減衰状態を選択し、 +5 V の 1 つの Vdd バイアスを必要とします。

アプリケーション
  • 試験装置およびセンサー
  • ISM、MMDS、WLAN、WiMAX、WiBro
  • マイクロ波無線および VSAT
  • セルラ・インフラストラクチャ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC802ALP3E
  • HTML
  • HTML
HMC802ALP3ETR
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 29, 2023

- 22_0048

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 29, 2023

- 22_0048

arrow down

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 1

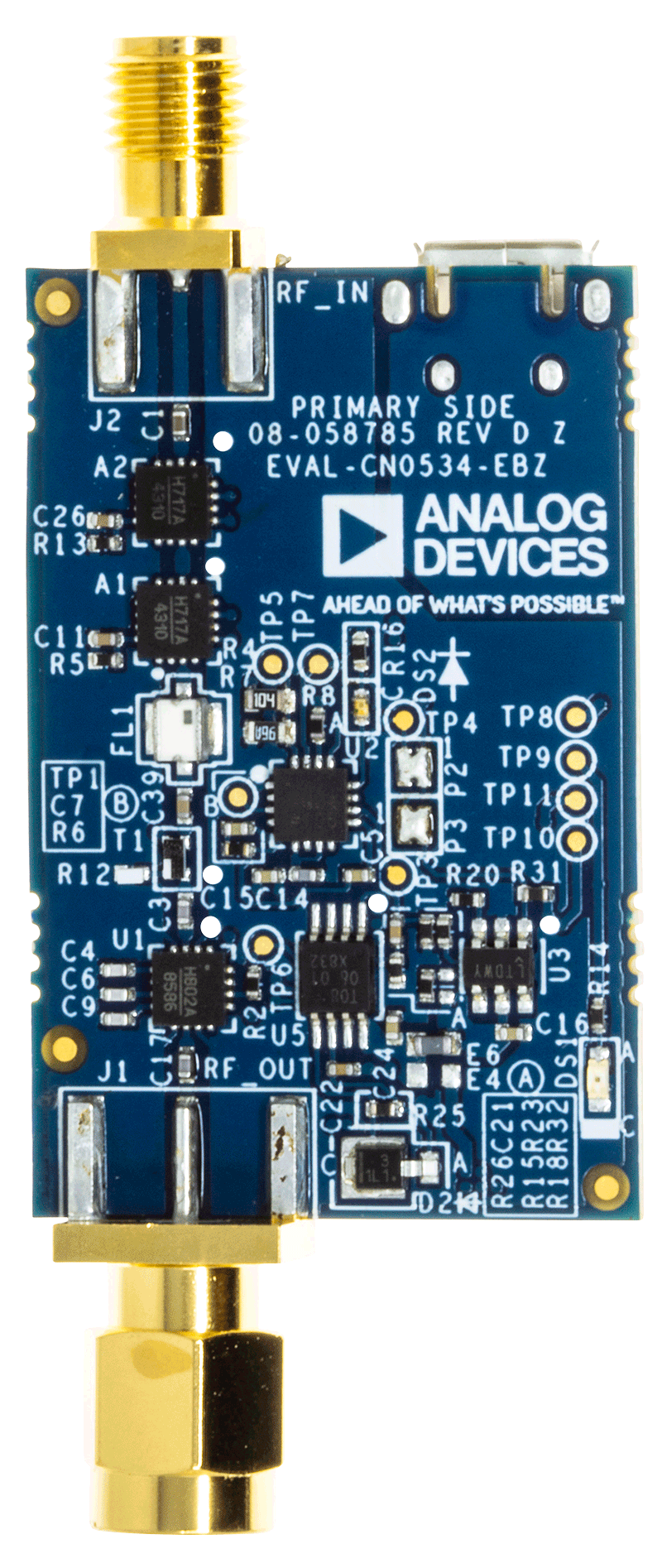

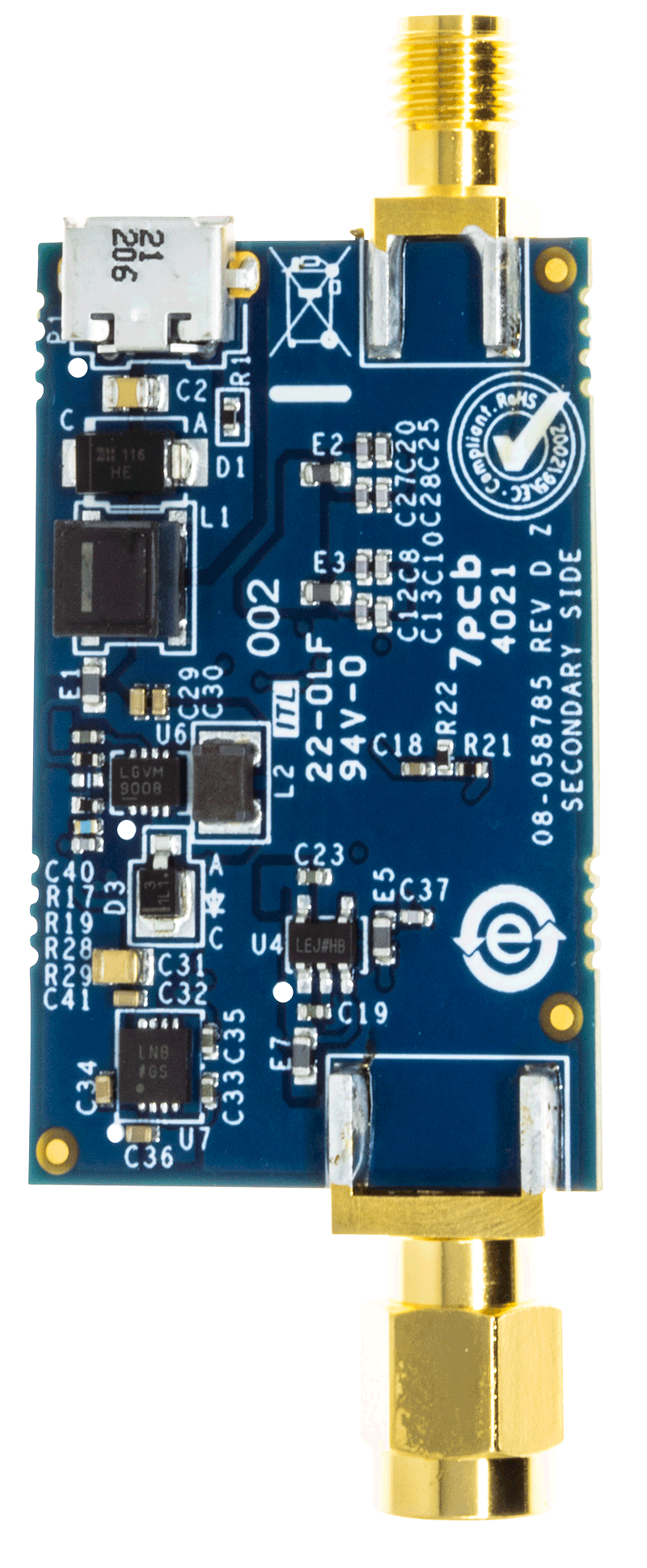

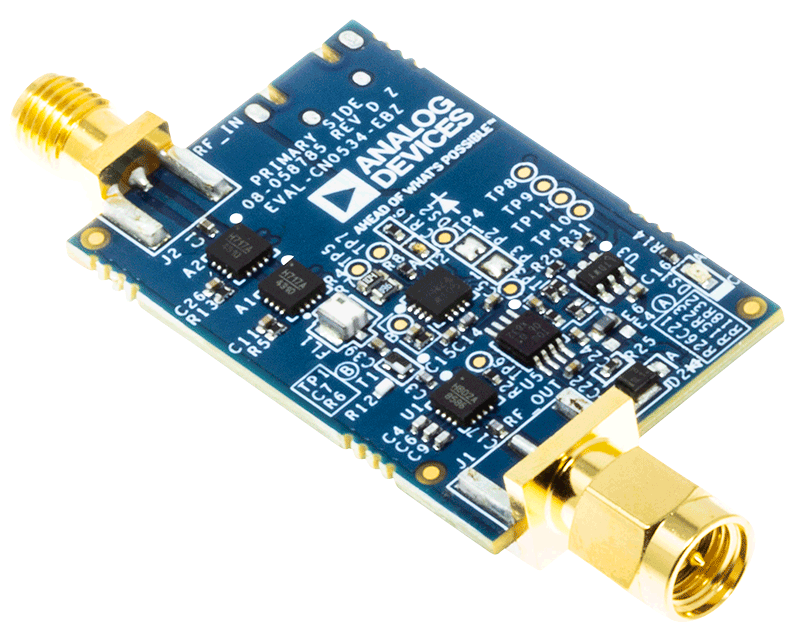

Figure 1. Simplified Block Diagram of EVAL-CN0534-EBZ

出力電力保護機能を備えた USB 駆動 5.8GHz RF LNA レシーバー ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0534

出力電力保護機能を備えた USB 駆動 5.8GHz RF LNA レシーバー ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

CN0534

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
出力電力保護機能を備えた USB 駆動 5.8GHz RF LNA レシーバー ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • ゲインが23.5dB
  • 5.8GHzに最適化されたLNA
  • ISMバンドで動作^
  • USB駆動
詳細なリファレンス・デザインを表示 external link
