製品概要

機能と利点

  • RF 帯域幅: 7.3 GHz ~ 8.2 GHz
  • フラクショナルまたはインテジャー・モード
    • 7.8 GHz、50 MHz 基準
    • 10 kHz で -98/-101 dBc/Hz(フラクショナル/インテジャー)
    • 1 MHz で -140 dBc/Hz(オープンループ)
  • 24 ビット・ステップ・サイズ、3 Hz の分解能(代表値)
  • リファレンス経路入力: 225 MHz
  • FSK 変調およびサイクル・スリップ防止モード
  • 40 ピン 6 mm x 6 mm SMT パッケージ: 36 mm²

製品概要

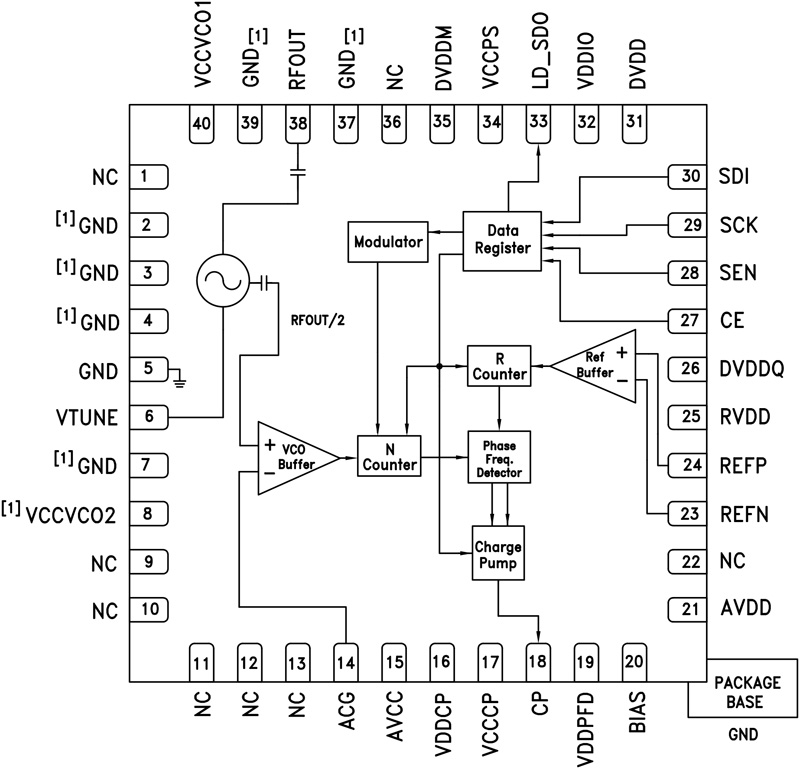

HMC764LP6CE は、電圧制御発振器(VCO)を内蔵したフル機能のフラクショナル N フェーズ・ロック・ループ(PLL)です。入力リファレンス周波数の範囲は 100 kHz ~ 220 MHz であり、フラクショナル PLL の高度なデルタシグマ変調器設計により、超微細ステップ・サイズと超低スプリアス積の両方が可能になります。高度に集積化された構造であるため、位相ノイズ性能が温度、衝撃、製造工程に対して優れています。6 mm x 6 mm のリードレス QFN 表面実装パッケージを採用。出力電力が 15 dBm(代表値)の HMC764LP6CE は、Hittite の多くの高直線性製品や I/Q ミキサー製品の LO ポートの駆動に最適です。

動作原理とレジスタ・マップについては、"PLLs w/ Integrated VCO - Microwave VCOs" Operating Guide を参照してください。

アプリケーション

  • VSAT 無線
  • ポイント to ポイントおよびマルチポイント無線
  • 試験装置および工業用制御
  • 防衛用
  • フェーズド・アレイ・アプリケーション

製品ライフサイクル icon-not-recommended 最終販売

このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

評価キット (1)

ツール

設計ツール

ADIsimPLL™

アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
