製品概要
機能と利点
- 超低ノイズ：
10kHzで3nV/√Hz、1kHzで7nV/√Hz - 高電源電圧変動除去比（PSRR）：
1kHzで80dB、1MHzで60dB - 4つの調整式電圧出力：
VR1：1.8V～5.2Vで100mA
VR2とVR3：1.8V～5.2Vで50mA
VR4：1.8V～5.2Vで300mA
- オプションの絶対温度比例（PTAT）出力電圧：
7% / 125°C - 熱保護
- 低パワーダウン電流： <1μA
- 16ピン3×3mm SMTパッケージ：9mm2
製品概要
HMC1060LP3Eは、最高度の電源絶縁を必要とする高性能アプリケーション向けの超低ノイズBiCMOSクワッド出力リニア電圧レギュレータです。
4つの独立した出力に最大500mAの電流を分配するHMC1060LP3Eは、HMC830LP6GEなど、HittiteのVCO内蔵広帯域PLL製品のあらゆる電源ニーズに対応します。
外部ピンで内蔵PTAT（絶対温度比例）機能をイネーブルすれば、温度に応じてHMC1060LP3Eの電源電圧をスケーリングすることができます。これによって、HittiteのVCO内蔵広帯域製品や、HMC1060LP3Eを電源とするその他のデバイスの位相ノイズ性能と出力電力性能を最大限に発揮できます。高温時には内蔵の熱保護機能が出力をディスエーブルしてデバイス温度を下げ、瞬時短絡や過熱などの一時的な想定外のシナリオにも対応できるロバスト性に優れたデバイスとなっています。
外部イネーブル入力は、HMC1060LP3Eを電源とするデバイスの電源オン／オフのために便利です。HMC1060LP3Eは、3×3mm QFN SMTパッケージを採用しています。
アプリケーション
- 超低ノイズ周波数生成（PLL、VCO、VCO内蔵PLL）
- RFおよびミックスド・シグナルの電源
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

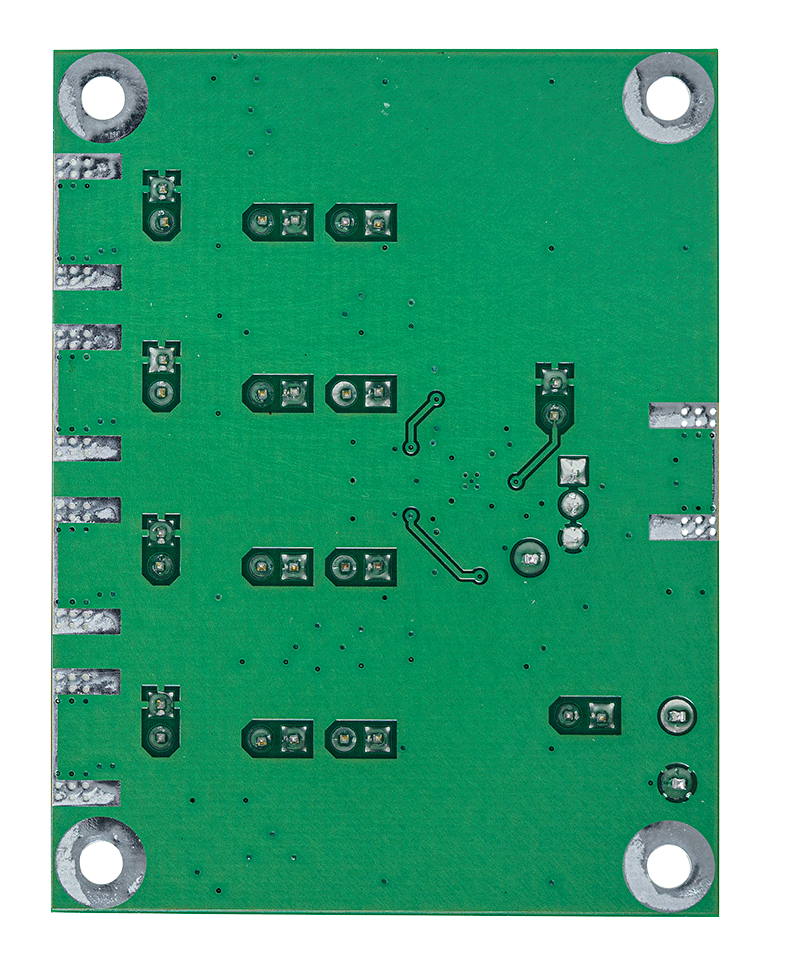

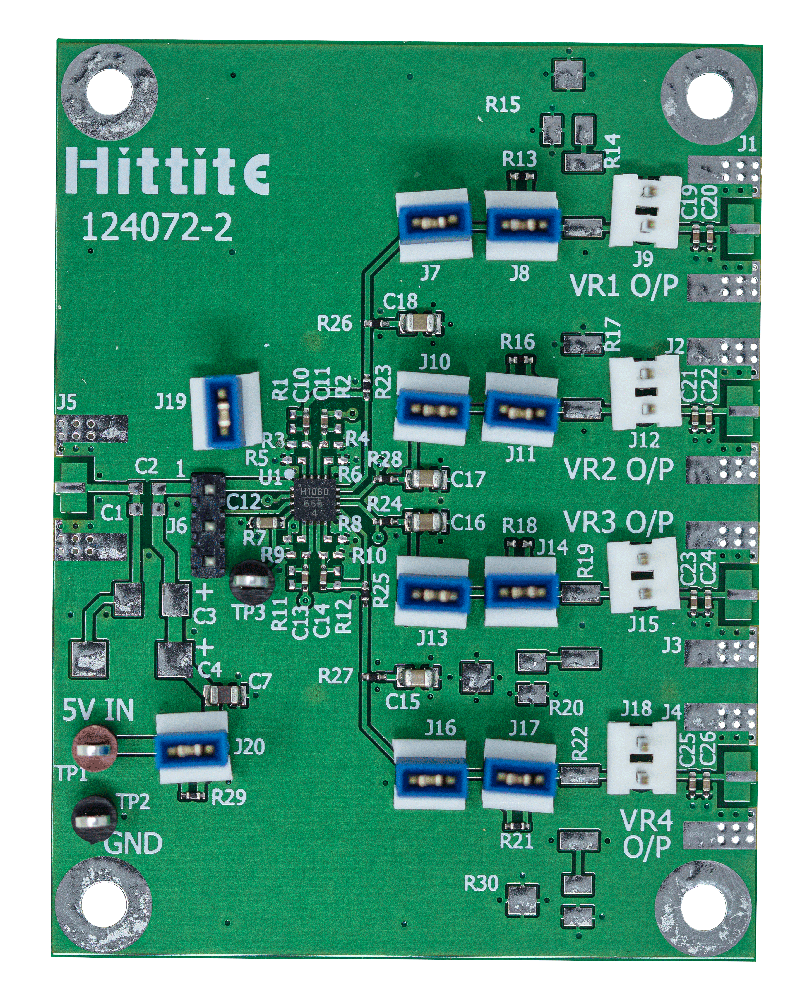

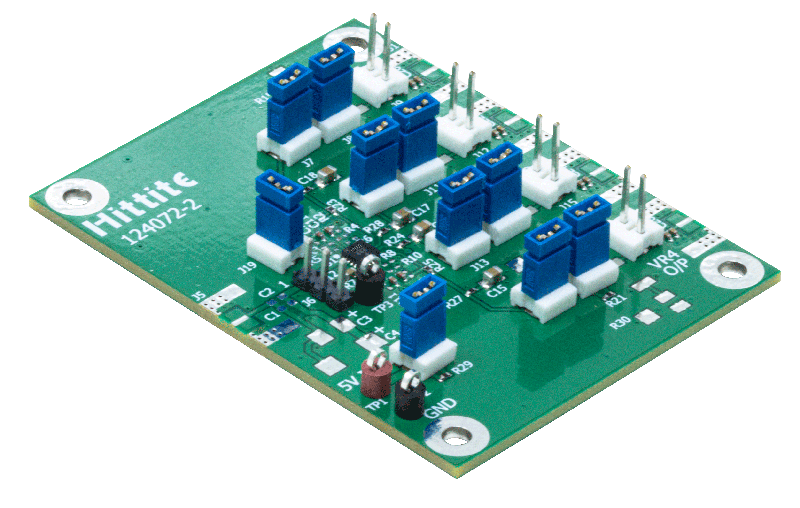

評価キット (1)
