製品概要
機能と利点
- 2 A のピーク出力電流（RDSON が 2 Ω 未満）
- 2.5 V ～ 6.5 V の入力
- 4.5 V ～ 35 V の出力
- 2.5 V VDD1 での低電圧ロックアウト（UVLO）
- VDD2 の複数の UVLO オプション
- グレード A: VDD2 の UVLO が 4.4 V（代表値）
- グレード B: VDD2 の UVLO が 7.3 V（代表値）
- グレード C: VDD2 の UVLO が 11.3 V（代表値）
- 高精度なタイミング特性
- アイソレータおよびドライバの伝搬遅延: 53 ns（最大値）
- CMOS 入力ロジック・レベル
- 高いコモンモード過渡耐圧: >150 kV/µs
- 高いジャンクション温度動作: 125 ℃
- デフォルトのロー・レベル出力
- ミラー・クランプ内蔵
- 安全性と規制の認定（申請中）
- UL 1577 に準拠する UL 認定
- 5 kV rms 1 分間、SOIC ロング・パッケージ
- CSA コンポーネント・アクセプタンス・ノーティス 5A
- VDE 適合性認定（申請中）
- DIN V VDE V 0884-10（VDE V 0884-10）: 2006-12
- VIORM = 849 V peak
- ワイド・ボディの 8 ピン SOIC パッケージ
製品概要
ADuM4121/ADuM4121-1 は、アナログ・デバイセズの iCoupler® 技術を利用して高精度絶縁を実現する 2 A の絶縁型 1 チャンネル・ドライバです。ADuM4121/ADuM4121-1 は、ワイド・ボディの 8 ピン SOIC パッケージで 5 kV rms の絶縁を実現します。高速 CMOS 技術とモノリシック・トランス技術の組み合わせにより、これらの絶縁部品はパルス・トランスとゲート・ドライバの組み合わせなどの置換品より優れた性能特性を提供します。
ADuM4121/ADuM4121-1 は、2.5 V ～ 6.5 V の入力電源で動作し、これより低い電圧のシステムとの互換性を提供します。高電圧レベル変換方式を採用するゲート・ドライバと比較すると、ADuM4121/ADuM4121-1 は入力と出力の間で真の電気的な絶縁を行う利点を備えています。
ADuM4121/ADuM4121-1 は、ゲート駆動出力の立下がりエッジの 2 V で動作するミラー・クランプを内蔵しており、駆動ゲートに低インピーダンス経路を与えることでミラー容量によってオンする可能性を低減します。
サーマル・シャットダウンをイネーブルすることもディスエーブルすることもできます。このため、ADuM4121/ADuM4121-1 は広い範囲のスイッチング電圧に対して、絶縁ゲート・バイポーラ・トランジスタ（IGBT）／金属酸化膜半導体電界効果トランジスタ（MOSFET）構成のスイッチング特性による信頼性の高い制御を行うことができます。
アプリケーション
- スイッチング電源
- 絶縁型 IGBT/MOSFET ゲートの駆動
- 工業用インバータ
- 窒化ガリウム（GaN）／炭化ケイ素（SiC）パワー・デバイス
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

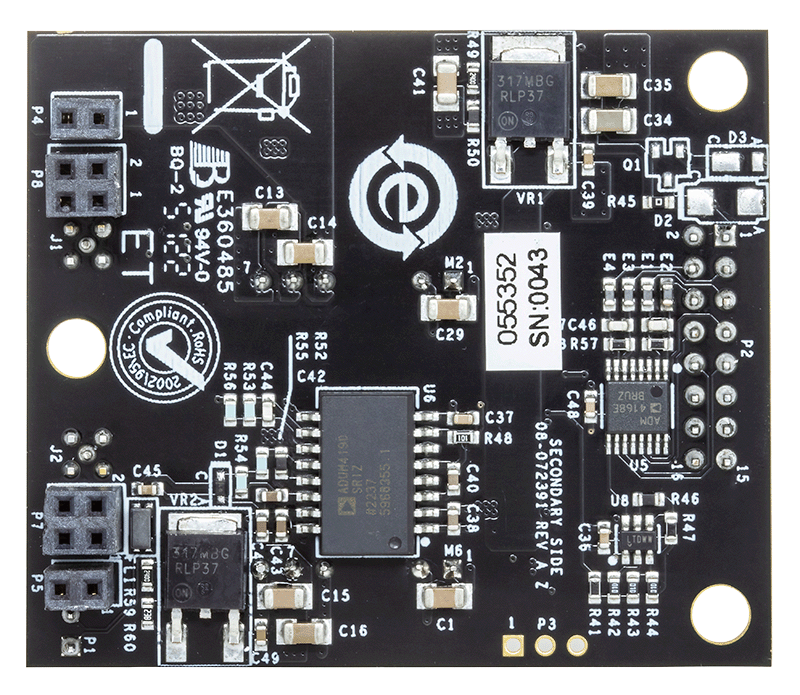

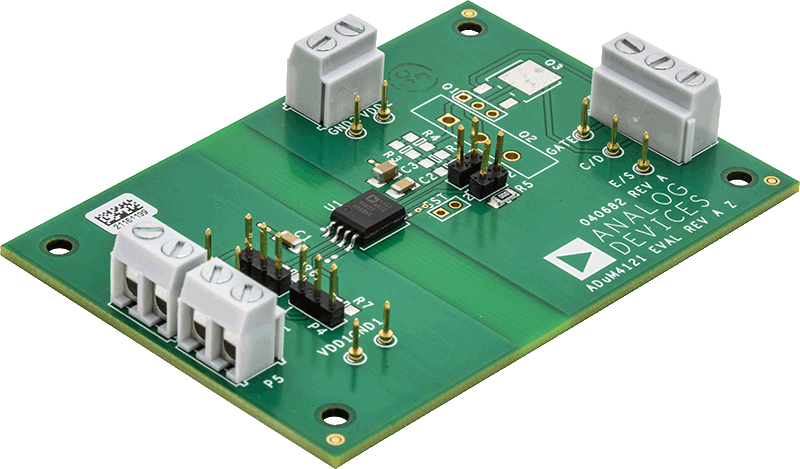

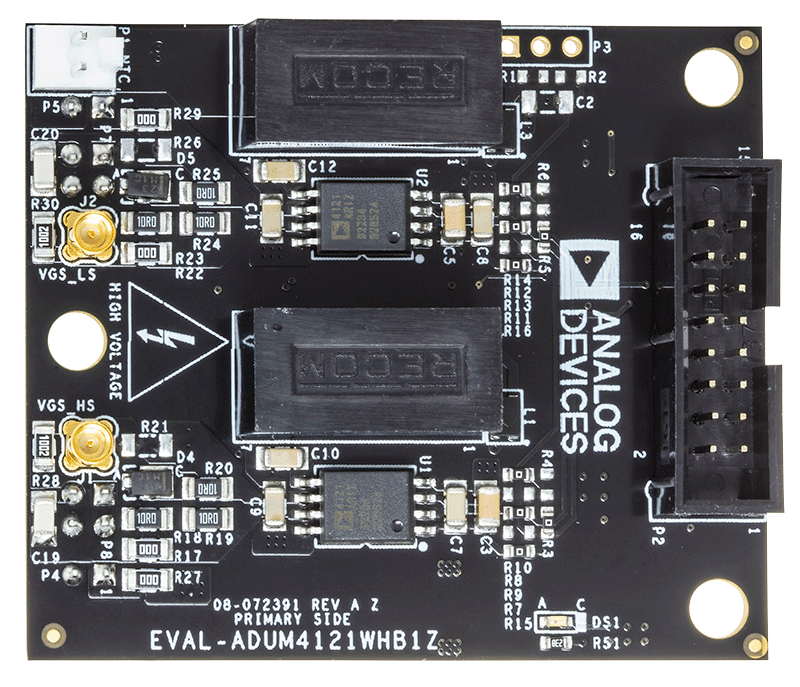

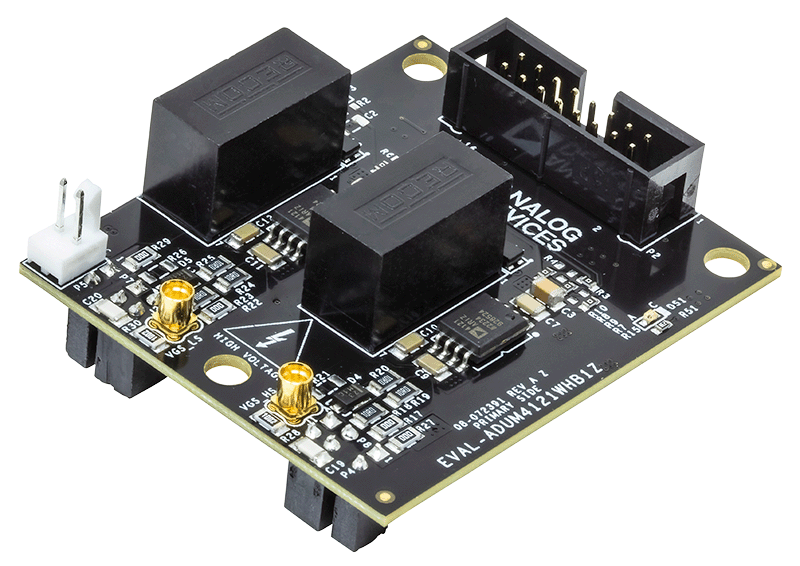

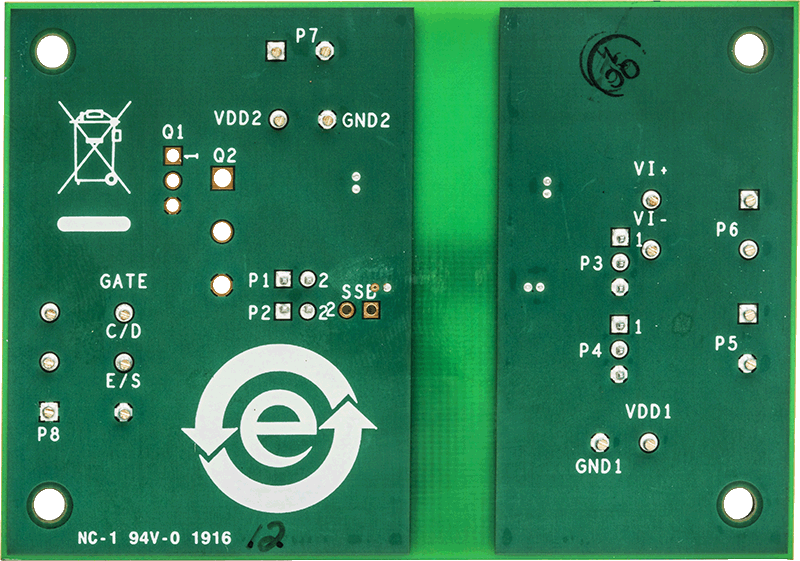

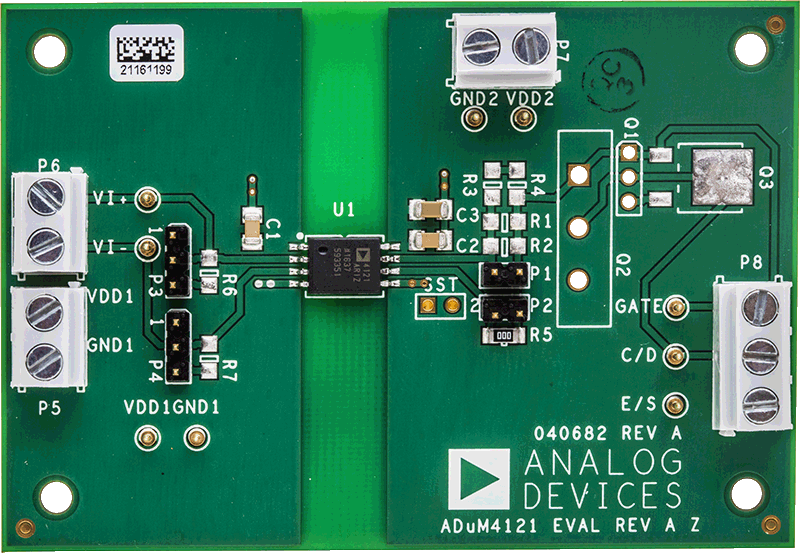

評価キット (2)
参考資料
-
安全規格認証や適合の取得状況1/28/2016
-
Gate Driver Solutions for Silicon Carbide (EngineerZone)7/26/2023
-
Sustainable Motion Control Solutions for High Performance Servo Drives Webinar (EngineerZone)5/4/2023
-
Isolated Gate Driver Timing Fundamentals5/10/2021
-
What Really Drives Your Electric Vehicle (EV)?4/9/2020
-

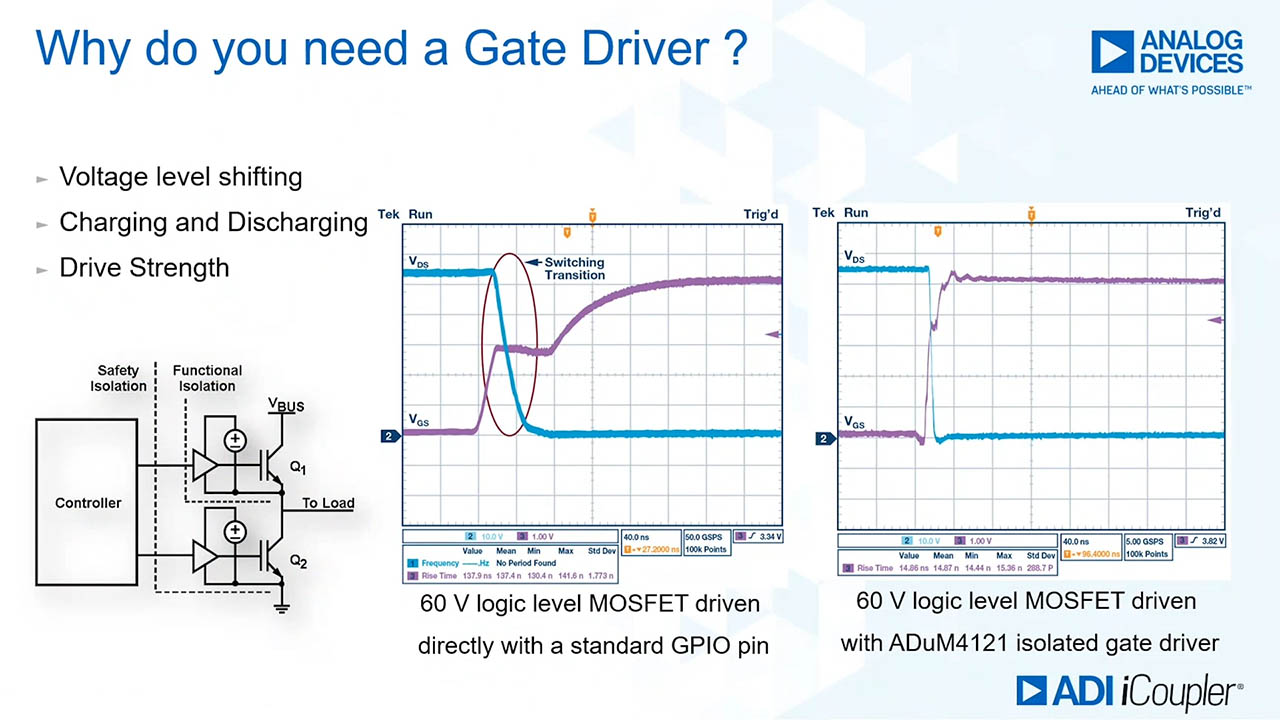

How to Measure Gate Drive Waveforms3/22/2018
-
絶縁型ゲート・ドライバの基礎7/21/2023シリーズ -
イノベーションを保護する：高精度から高出力まで5/23/2022 -
高密度の SiC/GaN による電力変換、それを支える制御/駆動/検出技術10/15/2018
-
絶縁型ゲート・ドライバのピーク電流10/2/2020 アナログ・ダイアログ
-
絶縁型ゲート・ドライバの選択時に 注目すべき重要な特性5/1/2019
-
SiC/GaNをベースとする次世代パワー・コンバータ、それを支えるICのエコシステム10/25/2017
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADUM4121A
ADUM4121B
ADUM4121C
IBISモデル
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADUM4121ARIZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Increased Creepage) | |
| ADUM4121ARIZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Increased Creepage) | |
| ADUM4121BRIZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Increased Creepage) | |
| ADUM4121BRIZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Increased Creepage) | |
| ADUM4121CRIZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Increased Creepage) | |
| ADUM4121CRIZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Increased Creepage) | |
| ウェハ・ファブリケーション・データ |
