ADRF5549

新規設計に推奨

レシーバー・フロント・エンド、デュアル・チャンネル、1.8GHz～2.8GHz

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 内蔵デュアル・チャンネルRFフロント・エンド
    • 2ステージLNAおよび高出力SPDTスイッチ
    • オンチップ・バイアス・マッチング
    • 単電源動作
  • ゲイン
    • 高ゲインモード：2.3GHzで35dB（代表値）
    • 低ゲインモード：2.3GHzで17dB（代表値）
  • 低ノイズ指数
    • 高ゲインモード：2.3GHzで1.4dB（代表値）
    • 低ゲインモード：2.3GHzで1.4dB（代表値）
  • 高アイソレーション
    • RxOutチャンネルAおよびRxOutチャンネルBの間：50dB（代表値）
    • TERMチャンネルAおよびTERMチャンネルBの間：62dB（代表値）
  • 低挿入損失：2.3GHzで0.6dB（代表値）
  • TCASE = 105°Cで高出力に対応
    • 寿命全期間
      • 平均LTE出力（9dB PAR）：40dBm
    • シングル・イベント（10秒以内の動作）
      • 平均LTE出力（9dB PAR）：43dBm
  • 高OIP3：32dBm（代表値）
  • LNA用パワーダウン・モードおよび低ゲインモード
  • 低電源電流
    • 高ゲインモード：5Vで85mA（代表値）
    • 低ゲインモード：5Vで35mA（代表値）
    • パワーダウン・モード：5Vで12mA（代表値）
  • 正ロジック制御
  • 6mm × 6mmの40ピンLFCSP

ADRF5549は、1.8GHz～2.8GHzの時分割複信（TDD）アプリケーション用に設計された、デュアル・チャンネルの内蔵RFフロントエンド・マルチチップ・モジュールです。ADRF5549は、2段カスケード低ノイズ・アンプ（LNA）、高出力シリコン単極、双投（SPDT）スイッチのデュアル・チャンネル構成です。

高ゲインモードでは、2段カスケードLNAおよびスイッチは、低ノイズ指数1.4dB、高ゲイン35dB、3次インターセプト・ポイント（OIP3）32dBｍ（代表値）となります。

低ゲインモードでは、2段LNAのうち1段はバイパス・モード内にあり、35mA低電流でのゲインは17dBとなります。パワーダウン・モードでは、LNAはオフとなり、デバイスに12mAの電流を引き出します。

送信動作において、RF入力が終端ピンに接続されると（TERMチャンネルAまたはTERMチャンネルB）、スイッチの低挿入損失は0.6dBとなり、ロングターム・エボリューション（LTE）平均電力（ピーク対平均値比（PAR）9dB）は、寿命全期間の平均で40dBm、また、9dB PAR LTEシングル・イベント（10秒未満）平均で43dBmとなります。このデバイスはRoHS準拠のコンパクトな6mm × 6mm、40ピン・リード・フレーム・チップスケール・パッケージ（LFCSP）で提供されます。

アプリケーション

  • ワイヤレス・インフラストラクチャ
  • TDD Massive Multiple-Input Multiple-Output（MIMO）およびアクティブ・アンテナ・システム
  • TDDベースの通信システム
ADRF5549
レシーバー・フロント・エンド、デュアル・チャンネル、1.8GHz～2.8GHz
ADRF5549 Functional Block Diagram ADRF5549 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

デザイン・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

Sパラメータ 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5549

ADRF5549評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • ADRF5549用のフル機能評価用ボード
  • テスト装置への容易な接続
  • キャリブレーション用のスルー・ライン

製品詳細

ADRF5549は、デュアル・チャンネル・レシーバー集積のフロント・エンドで、時分割複信（TDD）ワイヤレス・インフラストラクチャ・アプリケーション用に最適です。ADRF5549には、各チャンネル上に高出力スイッチと2段低ノイズ・アンプ（LNA）が構成されています。

このユーザ・ガイドでは、ADRF5549の機能と性能を簡単に評価できるように設計されたADRF5549-EVALZ評価用ボードについて説明します。この評価用ボードの写真を図1に示します。

ADRF5549とADRF5545Aは、異なる周波数帯域をカバーし、同じ評価用プリント回路基板（PCB）を使用する、ピン互換レシーバー・フロント・エンドです。ただし、ADRF5545Aには外付けマッチング部品がいくつか必要です（詳細については、UG-1589を参照してください）。

ADRF5549データシートには、ADRF5549の全仕様が記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せてADRF5549のデータシートを参照してください。
EVAL-ADRF5549
ADRF5549評価用ボード

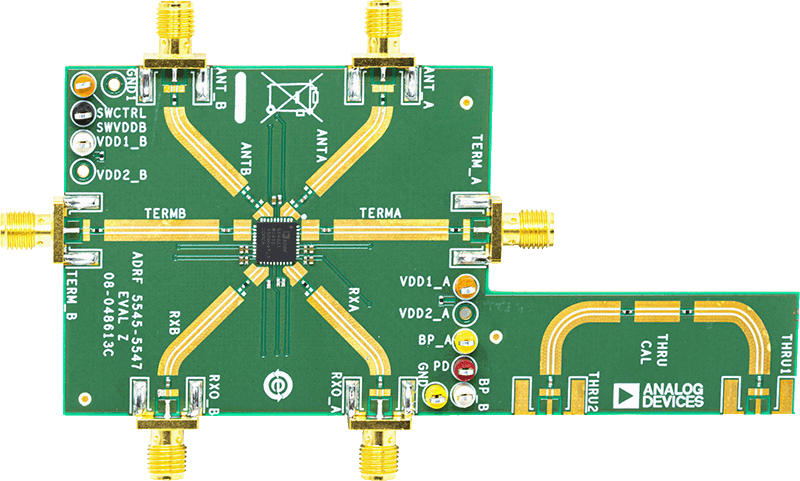

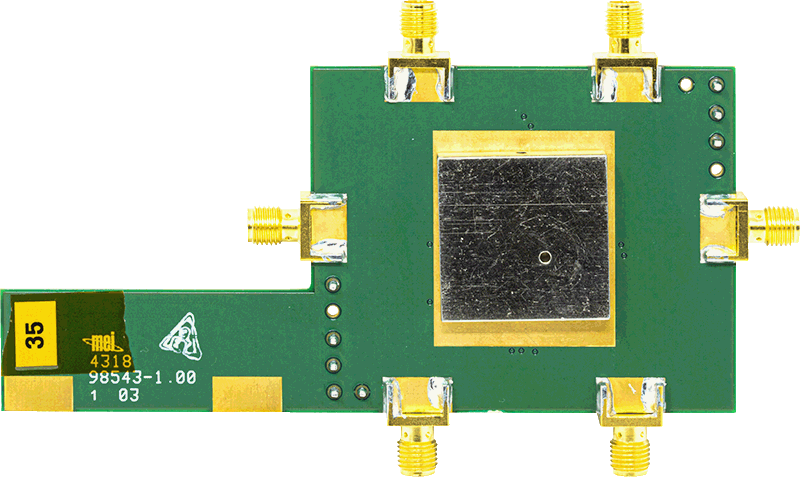

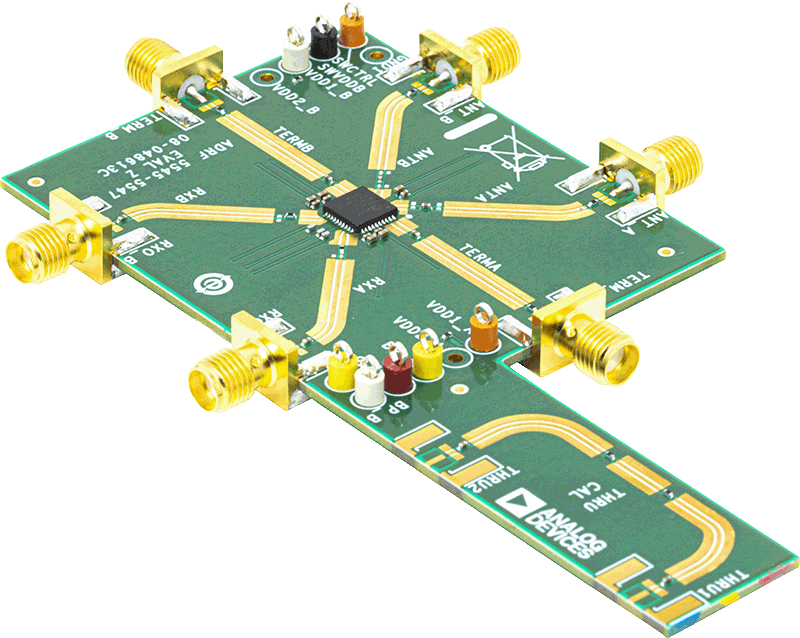

ADRF5549 Evaluation Board ADRF5549 Evaluation Board ADRF5549 Evaluation Board
