製品概要

機能と利点

  • 全電源電圧範囲で TIA/EIA RS-485 に準拠
  • VCC の動作電圧範囲: 3.0 V ~ 5.5 V
  • VIO ロジック電源: 1.62 V ~ 5.5 V
  • バス・ピンでの ESD 保護
    • IEC 61000-4-2 ±12 kV の接触放電
    • IEC 61000-4-2 ≥ ±12 kV の空中放電
    • HBM ≥ ±30 kV
  • ホット・スワップのサポート(グリッチ・フリーのパワーアップ/パワーダウン)
  • 高速データ・レート:50 Mbps(ADM3065E/ADM3066E/ADM3067E)
  • 長距離ケーブルでは、500 kbps の低速データ・レート(ADM3061E/ADM3062E)
  • フル・レシーバーの短絡、オープン・サーキット、バス・アイドルに対するフェイルセーフ
  • 最大 125°C の拡張温度範囲
  • ≥ 4.5 V の VCC で PROFIBUS 準拠
  • 半二重および完全二重モデルも販売
  • バスに最大 128 トランシーバーの接続が可能
  • 省スペースのパッケージ・オプション
    • 10 ピン、3 mm × 3 mm LFCSP
    • 8 ピンおよび 10 ピンの MSOP
    • 8 ピン、ナロー・ボディ SOIC パッケージ
    • 14 ピン、ナローボディ SOIC パッケージ 4 ピン、ナローボディ SOIC パッケージ

製品概要

ADM3061E/ADM3062E/ADM3065E/ADM3067E は、3.0 V ~ 5.5 V の IEC 静電気放電 (ESD) 保護 RS-485 トランシーバーです。デバイスはトランシーバー・バス・ピンで ±12 kV の接触放電にラッチアップなしまたは損傷なしで耐えることができます。The ADM3062E/ADM3066E は VIO ロジック電源ピンを備えており、最低 1.62 V でデジタル・インターフェースを柔軟に動作させることができます。

ADM3065E/ADM3066E/ADM3067E は、マルチポイント・バス転送ラインで高速 50 Mbps の双方向データ通信に適しています。ADM3061E/ADM3062E/ADM3065E/ADM3066E/ADM3067E は、1 つのバスで最大 128 個のトランシーバーを接続できる 4 分の 1 ユニット負荷入力インピーダンスを備えています。ADM3061E/ADM3062E モデルの機能は、ADM3065E/ADM3066E/ADM3067E モデルとまったく同じですが、長距離ケーブルでは、運用に適した 500 kbps の低速データ・レートで動作します。

ADM3061E/ADM3062E/ADM3065E/ADM3066E は半二重 RS-485 トランシーバーです。PROFIBUS® 規格に完全に準拠し、VCC ≥ 4.5 V でバス差動電圧が 2.1 V に上昇します。ADM3067E は全二重 RS-485 トランシーバーオプションです。

RS-485 トランシーバーは、10 ピン3 mm × 3 mm LFCSP、8 ピンまたは10 ピン、3 mm × 3 mm MSOP、および 8 ピンまたは 14 ピン、ナローボディ SOIC パッケージなどの多数の省スペース・パッケージに収められています。−40°C ~ +125°C および −40°C ~ +85°C の動作温度範囲のモデルを用意しています。

バスの競合あるいは出力短絡によって起こる過度な電力消費はサーマル・シャットダウン回路によって防止されます。故障中に、内部ドライバ回路で大幅な温度の上昇が検出されると、この機能によってドライバ出力が強制的に高インピーダンス状態に移行します。

ADM3061E/ADM3062E/ADM3065E/ADM3066E/ADM3067E では、レシーバー入力が短絡またはオープン状態の場合、あるいはすべてのドライバがディスエーブル状態で終端された伝送ラインに接続されている場合、レシーバー出力のロジックがハイになることが保証されています。

モデル番号については、オーダー・ガイドを参照してください。

アプリケーション

  • 工業用フィールドバス
  • プロセス制御
  • ビルディング・オートメーション
  • PROFIBUS ネットワーク
  • モーター・コントロールのサーボ・ドライブおよびエンコーダ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

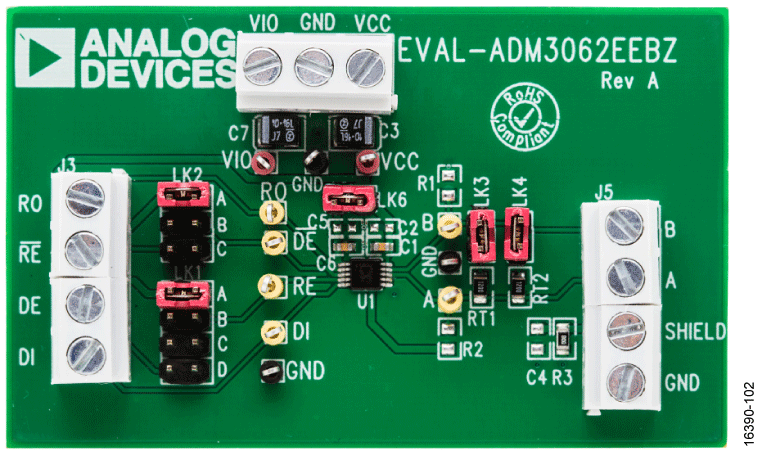

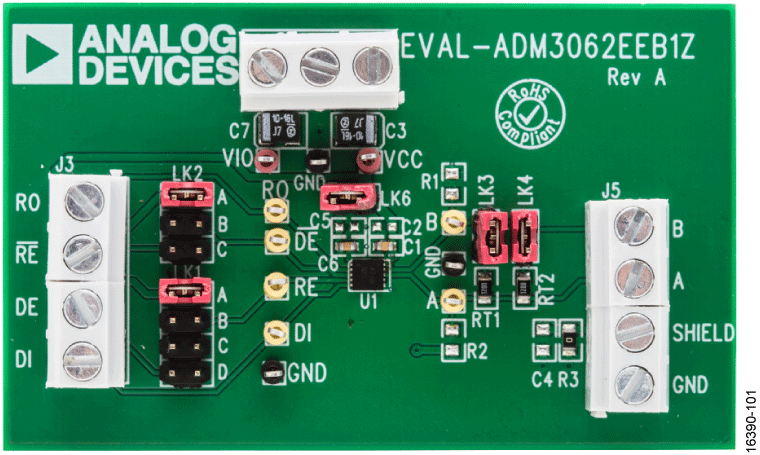

評価キット (1)

ツール

IBIS Models

ADM3062E IBIS Models
