ADM2795E

信頼性の高い5kV RMS絶縁型RS-485/RS-422トランシーバー、レベル4 EMCおよび±42Vの完全保護

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

PDF

10 27, 2016 ellipse 日本語

ADM2795E: 信頼性の高い 5 kV RMS 絶縁型 RS-485/RS-422 トランシーバ、レベル 4 EMC および ±42 V の完全保護

データシートご利用上の注意
PDFファイルを開く external-link 671.72 K
Documentation すべてのドキュメントを表示
IBISモデル ADM2795E IBIS Model Download 212.13 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$7.01
特長
  • 5kV rms絶縁型RS-485/RS-422トランシーバー
  • RS-485バス・ピンでの、±42V AC/DCのピーク故障保護機能
  • RS-485A/Bバス・ピンでレベル4 EMC保護認定
    • IEC 61000-4-5サージ保護（±4kV）
    • IEC 61000-4-4電気高速トランジェント（EFT）保護（±2kV）
    • IEC 61000-4-2静電放電（ESD）保護
      • 接触放電：±8kV
      • ±15kVの空気放電
    • IEC 61000-4-6伝導無線周波数（RF）耐性（10V/m rms）
  • 絶縁バリア両端にまたがるIEC 61000-4-x耐性につき認定済み
    • IEC 61000-4-2 ESD、IEC 61000-4-4 EFT、IEC 61000-4-5サージ、IEC 61000-4-6 RF伝導耐性、IEC 61000-4-3放射性耐性、IEC 61000-4-8磁気耐性
  • RS-485A/Bピン人体モデル（HBM）ESD保護：>±30kV
  • 安全と規制に関する認定（申請中）
    • CSA Component Acceptance Notice 5A、DIN V VDE V 0884-10、UL 1577、CQC11-471543-2012
  • 全電源電圧範囲でTIA/EIA RS-485/RS-422に準拠
    • VDD2で3V～5.5Vの動作電圧範囲
    • VDD1ロジック電源で1.7V～5.5Vの動作電圧範囲
  • コモンモード入力範囲：−25V～+25V
  • 高いコモンモード過渡耐圧：>75kV/μs
  • 信頼性の高いノイズ耐性（IEC 62132-4規格に適合することがテスト済み）
  • 6dBμV/mのマージンでEN55022クラスB EMI放射テストに合格
  • レシーバー入力の短絡、オープン・サーキット、フローティング状態に対するフェイルセーフ機能
  • 256個のバス・ノードに対応（レシーバーの入力インピーダンスは96kΩ）
  • 温度範囲：−40°C～+125°C
  • グリッチ・フリーのパワーアップ／パワーダウン（ホット・スワップ）

    • ADM2795E-EPは、防衛および宇宙航空アプリケーションをサポートします（AQEC規格）。

    • ダウンロード：ADM2795E-EPデータシート（pdf）
    • 防衛温度範囲：−55°C～+125°C
    • コントロールされた製造ベースライン
    • 組み立て／テスト工場は1箇所に限定
    • 製品の変更通知機能を強化
    • 要求に応じて品質評価データを入手可能
    • DSCC図面番号：V62/17611
製品概要
show more Icon

ADM2795Eは、5kV rms信号絶縁型RS-485トランシーバーです。RS-485バス・ピンで最大±42VのAC/DCピーク・バス過電圧による故障を防止します。アナログ・デバイセズのiCoupler®技術を統合して、3チャンネル・アイソレータ、RS-485トランシーバー、IEC電磁両立性（EMC）、トランジェント保護を1つのパッケージにまとめたデバイスです。ADM2795Eは、IEC 61000-4-5レベル4サージ保護機能を内蔵した、RS-485/RS-422トランシーバーです。RS-485バス・ピン（AおよびB）で最大±4kVを保護できます。このデバイスは、バス・ピンで最大±2kVのIEC 61000-4-4レベル4 EFT保護機能と、IEC 61000-4-2レベル4 ESD保護機能を備えているので、トランシーバーのインターフェース・ピンで、ラッチアップなしで最大±15kVの耐性を発揮します。このデバイスは±25Vの拡張コモンモード入力範囲を拡張し、ノイズが多い環境でデータ通信の信頼性を向上させます。ADM2795Eは、1.7V～5.5Vの幅広いVDD1電源範囲で動作し、低電圧ロジック電源に接続できます。また、ADM2795Eを3V～5.5VのVDD2電源で動作させると、TIA/EIA RS-485/RS-422に完全に準拠します。このデバイスは、−40°C～+125°Cの広い動作温度で完全に特性評価を実施済みで、16ピンのワイド・ボディSOICパッケージでご利用いただけます。

アプリケーション

  • 暖房、換気、空調（HVAC）ネットワーク
  • 工業用フィールド・バス
  • ビルディング・オートメーション
  • ユーティリティ・ネットワーク
Show More Arrow image
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示
IBISモデル ADM2795E IBIS Model Download 212.13 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$7.01
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADM2795E

資料

14
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • 安全性および規制遵守
  • 情報
  • アプリケーション・ノート
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

4

PDF Vector

PDF

更新 10/27/2016
English

ADM2795E: Robust 5 kV RMS Isolated RS-485/RS-422 Transceiver with Level 4 EMC and Full ±42 V Protection Data Sheet (Rev.B)

PDFファイルを開く

redirect
534.62 K
download

PDFをダウンロード

PDF Vector

PDF

更新 10/27/2016
日本語

ADM2795E: 信頼性の高い 5 kV RMS 絶縁型 RS-485/RS-422 トランシーバ、レベル 4 EMC および ±42 V の完全保護

PDFファイルを開く

redirect
671.72 K
download

PDFをダウンロード

PDF Vector

PDF

更新 07/14/2017
English

ADM2795E-EP: Enhanced Data Sheet (Rev.0)

PDFファイルを開く

redirect
462.4 K
download

PDFをダウンロード

PDF Vector

PDF

更新 10/23/2017
English

ADM2795E-DSCC: Military Data Sheet

PDFファイルを開く

redirect
download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

WIKI

更新 12/02/2020
English
EVAL-ADM2795-EARDZ Arduino Shield User Guide redirect icon

PDF Vector

PDF

更新 07/18/2017
English
UG-1120: Certified Evaluation Board for the ADM2795E-EP Robust 5 kV RMS Isolated RS-485 Transceiver with Level 4 DO-160G EMC and Full ±42 V Protection (Rev.0) redirect icon

412.98 K

download

PDFをダウンロード

安全性および規制遵守

2

PDF Vector

HTML

更新 01/28/2016
English
Safety and Regulatory Compliance Information redirect icon

PDF Vector

HTML

更新 01/28/2016
日本語
安全規格認証や適合の取得状況 redirect icon

情報

1

PDF Vector

URL

更新 01/04/2021
English
Working with our Technology Made Easy Blog (EngineerZone) redirect icon

アプリケーション・ノート

5

PDF Vector

PDF

更新 07/19/2017
English
AN-1468: Lightning Protection for Communication Interfaces in Avionics Applications (Rev.0) redirect icon

138.72 K

download

PDFをダウンロード

PDF Vector

PDF

更新 07/19/2017
中国語
AN-1468：航空电子应用中通信接口的防雷保护 (Rev.0) redirect icon

138.72 K

download

PDFをダウンロード

PDF Vector

PDF

更新 12/15/2016
English
AN-1398: System Level EMC Solution for Isolated RS-485 Communication Interfaces in Harsh Industrial Environments Using the ADM2795E (Rev.0) redirect icon

299.75 K

download

PDFをダウンロード

PDF Vector

PDF

更新 12/15/2016
中国語
AN-1398: 使用ADM2795E实现恶劣工业环境中的隔离RS-485通信接口的系统级EMC解决方案 (Rev.0) redirect icon

299.75 K

download

PDFをダウンロード

PDF Vector

PDF

更新 12/15/2016
日本語
AN-1398:ADM2795E を使用する過酷な工業環境における、絶縁型 RS-485 通信インターフェースのシステム・レベル EMC ソリューション redirect icon

299.75 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 10
show more Icon

データシート 4

ADM2795E: Robust 5 kV RMS Isolated RS-485/RS-422 Transceiver with Level 4 EMC and Full ±42 V Protection Data Sheet (Rev.B)
ADM2795E: 信頼性の高い 5 kV RMS 絶縁型 RS-485/RS-422 トランシーバ、レベル 4 EMC および ±42 V の完全保護
ADM2795E-EP: Enhanced Data Sheet (Rev.0)
ADM2795E-DSCC: Military Data Sheet

ユーザ・ガイド 2

EVAL-ADM2795-EARDZ Arduino Shield User Guide
UG-1120: Certified Evaluation Board for the ADM2795E-EP Robust 5 kV RMS Isolated RS-485 Transceiver with Level 4 DO-160G EMC and Full ±42 V Protection (Rev.0)

アプリケーション・ノート 2

AN-1398:ADM2795E を使用する過酷な工業環境における、絶縁型 RS-485 通信インターフェースのシステム・レベル EMC ソリューション
AN-1468: Lightning Protection for Communication Interfaces in Avionics Applications (Rev.0)

情報 1

Working with our Technology Made Easy Blog (EngineerZone)

安全性および規制遵守 1

安全規格認証や適合の取得状況

安全性および規制遵守 1

安全規格認証や適合の取得状況

サードパーティ・ソリューション 1

MIKROE-3395, Click Board, RS485 4 Click

製品選択ガイド 1

デジタル・アイソレーションとインターフェース技術の選択ガイド

Analog Dialogue 1

iCouplerベースの絶縁通信ソリューションで、太陽光発電／蓄電に不可欠な監視機能を実現

ビデオ

2

Thumbnail Image

ビデオ

2016-11-28

01:41

Industry 4.0 – Next-Generation Industrial Automation

さらに詳しく
Thumbnail Image

ビデオ

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM2795EARWZ 16-Lead SOIC Wide external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM2795EARWZ-RL7 16-Lead SOIC Wide external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM2795EBRWZ 16-Lead SOIC Wide external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM2795EBRWZ-RL7 16-Lead SOIC Wide external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM2795ETRWZ-EP 16-Lead SOIC Wide external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM2795ETRWZ-EP-R7 16-Lead SOIC Wide external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADM2795E

ADM2795E/ADM2795E-EP 評価用ボード

zoom

EVAL-ADM2795E

ADM2795E/ADM2795E-EP 評価用ボード

download icon

ダウンロード

 print icon

印刷
EVAL-ADM2795E
ADM2795E/ADM2795E-EP 評価用ボード

機能と利点

  • 5 kV rms 信号絶縁型 RS-485/RS-422 トランシーバー
  • スクリュー端子ブロックとジャンパ接続による電源と信号の便利な接続
  • VDD1 ロジック電源で 1.7 V ～ 5.5 V の動作電圧範囲
  • VDD2 で 3 V ～ 5.5 V の動作電圧範囲
  • −55°C ～ +125°C の温度範囲は EVAL-ADM2795EEPBZ を使用
  • その他の特長については、ユーザー・ガイド UG-997 および UG-1120 を参照してください。
今すぐ購入 詳細を表示

製品の詳細

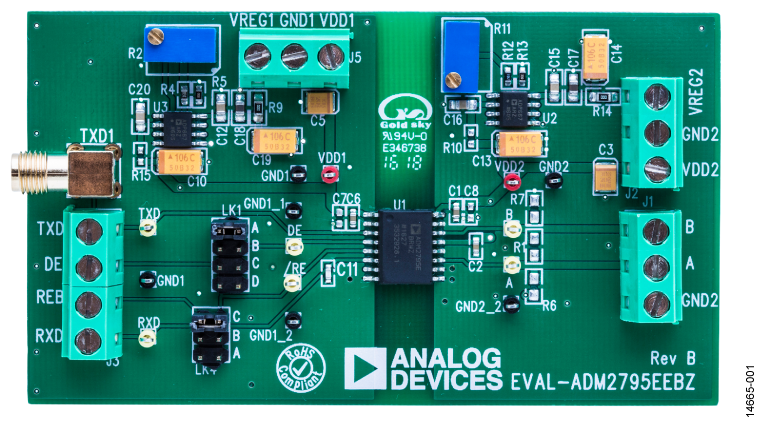

EVAL-ADM2795EEBZ を使用すると、レベル 4 の IEC EMC および 24 V 電源障害保護を備えた ADM2795E 5 kV rms 信号絶縁 RS-485/RS-422 トランシーバーを容易に評価できます。EVAL-ADM2795EEBZ 評価用ボードは、信号および電源接続用のジャンパ接続とスクリュー端子ブロックにより簡単に設定できます。EVAL-ADM2795EEBZ は、9 V バッテリまたは構成可能な標準のベンチ・トップ電源から給電できます。VDDI と VDD2 の両方のオンボード・トリマー・ポテンショメータとオンボード・レギュレータ回路により、9 V バッテリに接続されているときには、容易な電源構成が可能です。

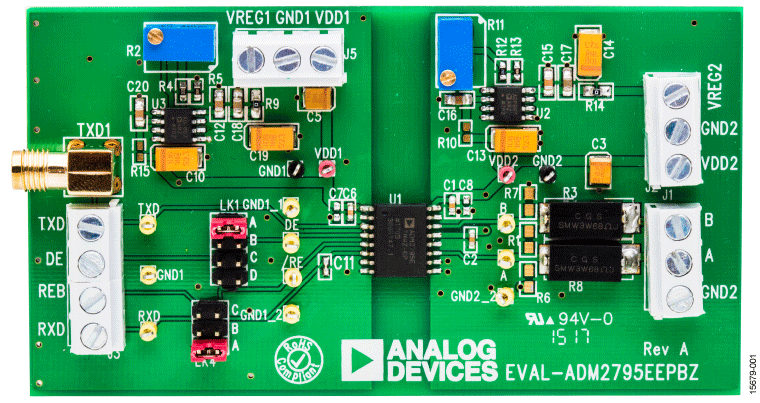

−55°C ～ +125°C の温度範囲では、EVAL-ADM2795EEPBZ を使用してください。EVAL-ADM2795EEPBZ は、同じ評価用プラットフォーム機能を持ち、防衛および航空宇宙アプリケーションをサポートします（AQEC 標準および DO-160G ESD & EMC）。
