ADL8142

新規設計に推奨

GaAs、pHEMT、MMIC、低ノイズ・アンプ、23GHz～31GHz

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低ノイズ指数：27GHz～31GHzで1.6dB（代表値）
  • 単一の正電源（自己バイアス）
  • 高ゲイン：27GHz～31GHzで27dB（代表値）
  • 高OIP3：27GHz～31GHzで29dBm（代表値）
  • RoHS準拠、2mm × 2mm、8ピンLFCSPパッケージ

ADL8142は、ガリウム・ヒ素（GaAs）擬似格子整合型高電子移動度トランジスタ（pHEMT）モノリシック・マイクロ波集積回路（MMIC）低ノイズ広帯域アンプで、動作範囲は23GHz～31GHzです。ADL8142は、27GHz～31GHzの範囲で27dBのゲイン、1.6dBのノイズ指数、29dBmの出力3次インターセプト（OIP3）（それぞれ代表値）を提供し、2V電源電圧から必要とする電流はわずか25mAです。OIP3はドレイン電流を大きくすることで改善できます。ADL8142は、ACカップリングされ、内部で50Ωに整合した入出力も備えているため、大容量のマイクロ波無線アプリケーションに最適です。

ADL8142は、RoHS準拠の2mm × 2mm、8ピンLFCSPパッケージに収められています。

アプリケーション

  • 衛星通信
  • 電気通信
  • 民間用レーダー

    •
    ADL8142
    GaAs、pHEMT、MMIC、低ノイズ・アンプ、23GHz～31GHz
    ADL8142 - Functional Block Diagram ADL8142 - Pin Configuration
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 2

    ユーザ・ガイド 1

    アプリケーション・ノート 3

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ツールおよびシミュレーション

    Sパラメータ 1

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-ADL8142

    ADL8142 GaAs、pHEMT、MMIC、低ノイズ・アンプ、23GHz～31GHzの評価

    今すぐ購入 詳細を表示

    機能と利点

    • 4層、Rogers 4003CおよびIsola Group 370HR評価用ボード
    • エンド起動、2.92mm RFコネクタ
    • スルー・キャリブレーション・パス（コネクタなし）

    製品詳細

    ADL8142-EVALZは、厚さ8milのRogers 4003CおよびIsola 370HR銅被覆を使用した4層のプリント回路基板（PCB）で構成され、公称の厚さは62milです。ADL8142-EVALZのRFINおよびRFOUTポートは、2.92mmメス同軸コネクタが装着されており、それぞれのRFパターンの特性インピーダンスは50Ωです。ADL8142-EVALZには、−40°C～+85°CのADL8142の動作温度全範囲での使用に適したコンポーネントが搭載されています。ボード・パターン損失を補正するため、J1コネクタとJ2コネクタの間にスルー・キャリブレーション・パスが用意されています。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタを差し込む必要があります。スルー・キャリブレーション・パスの性能については、ユーザ・ガイドの表1と図3を参照してください。

    ADL8142-EVALZのグラウンド・パスとVDDピンには、表面実装技術（SMT）テスト・ポイント・コネクタ、GND、およびVDDを介してアクセスします。RBIASピンに簡単にアクセスできるよう、VBIASにテスト・ポイントが追加されています（テスト・ポイント・アセンブリについてはユーザ・ガイドの図5を参照）。

    ADL8142-EVALZのRF用パターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グランド・プレーンに直接接続します。ヒート・シンクへの適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグランド・プレーンを複数のビアで接続しています。

    ADL8142-EVALZの電源デカップリング・コンデンサは、デバイスの特性評価に使用される構成となっています。

    ADL8142の詳細については、ADL8142のデータシートを参照してください。ADL8142-EVALZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
    EVAL-ADL8142
    ADL8142 GaAs、pHEMT、MMIC、低ノイズ・アンプ、23GHz～31GHzの評価

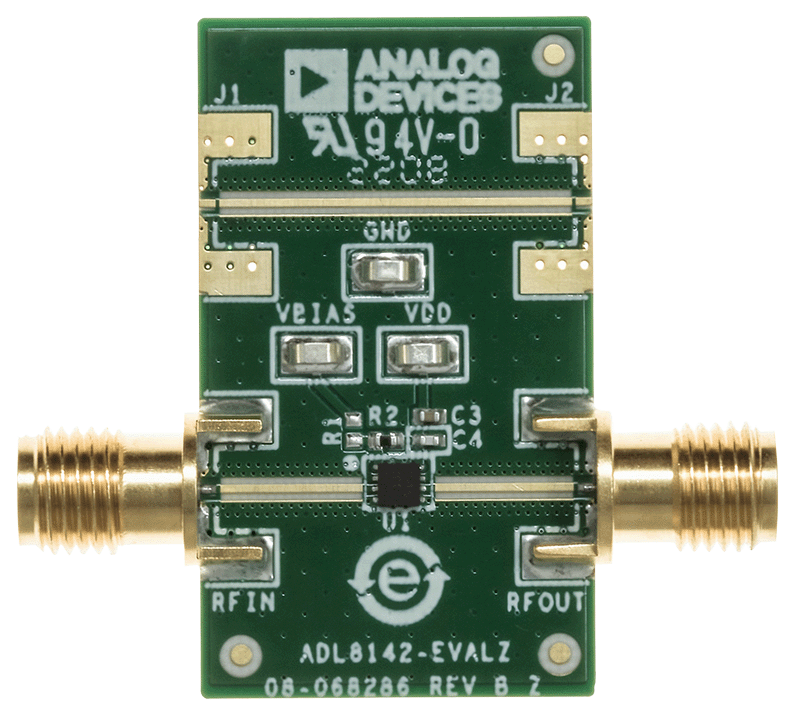

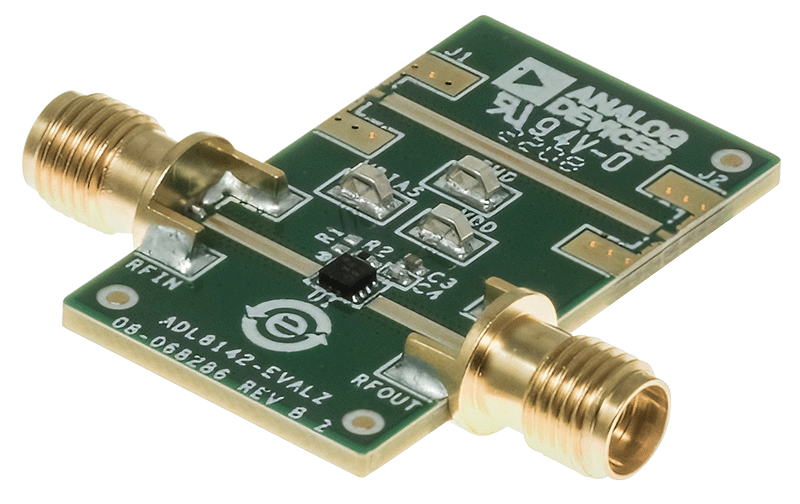

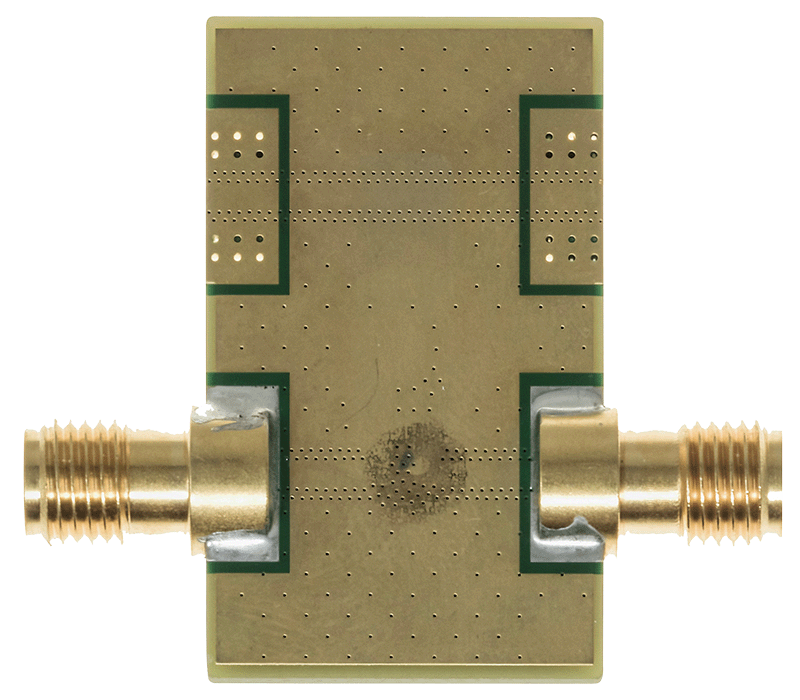

    ADL8142 Evaluation Board - Angle ADL8142 Evaluation Board -Top ADL8142 Evaluation Board -Bottom
