ADF5901

24 GHz VCO と PGA、2 チャンネル PA 出力付き

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定
特長
  • 電圧制御発振器(VCO): 24 GHz ~ 24.25 GHz
  • 出力 8 dBm の 2 チャンネル 24GHz パワーアンプ(PA)
  • シングルエンド出力
  • ミュート機能付き 2 チャンネル・マルチプレクス出力
  • プログラマブルな出力パワー
  • N 分周器出力(周波数弁別器)
  • 24 GHz 局部発信器(LO)の出力バッファ
  • 信号帯域幅: 250 MHz
  • パワー制御検出器
  • 補助用 8 ビット ADC
  • ±5°C 温度センサー
  • 4線式シリアル・ペリフェラル・インターフェース(SPI)
  • 静電放電(ESD)性能
    • 人体モデル(HBM):2000V
    • 帯電デバイス・モデル(CDM):250V
  • 車載アプリケーション向けに性能を評価済み
製品概要
show more Icon

ADF5901 はレーダー・システム向けに PGA 付き 24 GHz VCOとデュアル Tx チャンネルを内蔵した 24 GHz Tx モノリシック・マイクロ波集積回路(MMIC)です。オンチップの 24 GHz VCO は 2 つの Tx チャンネルと LO 出力向けに 24 GHz 信号を発生します。各 Tx チャンネルにはパワー制御回路が内蔵されています。温度センサーも内蔵されています。

全ての内蔵レジスタの制御は、簡単な 4 線インターフェースを介して行われます。

ADF5901 は小型 32 ピン、5 mm × 5 mm LFCSP パッケージを採用しています。

アプリケーション

  • 車載用レーダー
  • 工業用レーダー
  • マイクロウエーブ・レーダーのセンサー
  • 工業用センサー
    • 高精度計測器
    • タンク・レベル・センサー
    • スマート・センサー
      • ドア開閉
      • エネルギー節約
  • 商用センサー:物体検出および追跡
    • 自動車、船舶、航空機、UAV(ドローン):衝突回避
    • 高度交通システム:インテリジェントな交通モニタリングおよび制御
    • 情報収集およびセキュリティ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADF5901ACPZ
  • HTML
  • HTML
ADF5901ACPZ-RL7
  • HTML
  • HTML
ADF5901WCCPZ
  • HTML
  • HTML
ADF5901WCCPZ-RL7
  • HTML
  • HTML
評価用キット

評価用キット 3

reference details image

EVAL-TINYRAD

TINYRAD 24GHzデモ用プラットフォームの評価

zoom

EVAL-TINYRAD

TINYRAD 24GHzデモ用プラットフォームの評価

TINYRAD 24GHzデモ用プラットフォームの評価

機能と利点

  • 24GHz~24.25GHz MIMO FMCWレーダー
  • 柔軟なFMCW測定のタイミング
  • 標的の検出および追跡に最適
  • 60cmの範囲分解能、範囲= 100m(RCSの場合= 1m2
  • 3dBビーム幅=方位角で75°、上下角で15°、MIMO角度推定を使用した方位角分解能= 20°
  • 1PCB、85mm × 55mm
  • 2個の前面送信アンテナ
  • 4個の前面受信アンテナ
  • 裏面のADF5901 24GHz送信モノリシック・マイクロ波集積回路(MMIC)
  • 裏面のADF5904 24GHz受信MMIC
  • 裏面のADF4159 13GHzフェーズ・ロック・ループ(PLL)
  • 裏面のADAR7251 16ビット、4チャンネルADC
  • 裏面のADSP-BF706 Blackfin DSP
  • 付属のソフトウェアでPCからすべての機能を制御
  • USB接続の外部電源

製品の詳細

EV-TINYRAD24Gは、24GHzの産業、科学、医療用(ISM)バンドにおけるレーダー・センシング・アプリケーションの実装とテストが可能なレーダー評価モジュールです。EV-TINYRAD24Gは、複数入力、複数出力(MIMO)レーダー方式で周波数変調連続波(FMCW)無線信号と内蔵アンテナ・アレイを使用します。デジタル・ビームフォーミング(DBF)に似た統合アンテナにより、TINYRADモジュールが、複数の標的の距離、速度、角度位置を同時に検出できるようになります。未加工のA/Dコンバータ(ADC)データが、内蔵Blackfin® ADSP-BF706デジタル・シグナル・プロセッサ(DSP)によりPCに転送されます。グラフィカル・ユーザ・インターフェース(GUI)を備えたPC評価ソフトウェアは、レーダー信号処理手順を実行し、レンジ・ドップラーまたはレンジ・アングル・プロットとして可視化できるレーダー・ポイント・クラウドを生成します。レーダー・アルゴリズムは、MATLABおよびPythonコードとしても使用でき、ユーザ定義でアプリケーション固有のコードをすばやく開発できます。

reference details image

EVAL-ADF5901

ADF5901 Evaluation Board

zoom

EVAL-ADF5901

ADF5901 Evaluation Board

ADF5901 Evaluation Board

機能と利点

  • Contains ADF5901 24 GHz VCO and PGA with a 2-channel PA output
  • Contains ADF4159 13 GHz fractional-N frequency synthesizer
  • Accompanying software allows control of the ADF5901 and the ADF4159 functions from a PC

製品の詳細

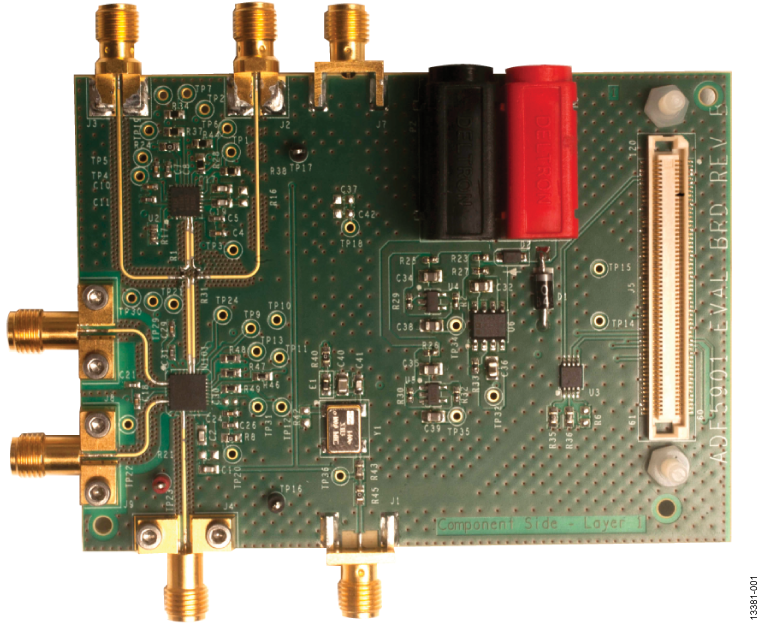

The EV-ADF5901SD2Z evaluation board allows the user to evaluate the performance of the ADF5901 24 GHz VCO and PGA with a 2-channel PA output. Figure 1 shows the EV-ADF5901SD2Z, which contains the ADF5901, the ADF4159, three high frequency, K-type SMA connectors for the local oscillator (LO) output and two transceiver (Tx) outputs, two high frequency SMA connectors for the AUX and the AUX outputs, banana connectors for power supply, and a connector for the serial interface.

The EV-ADF5901SD2Z evaluation kit also contains software that is compatible with Windows XP and later versions to allow easy programming of the device.

The EV-ADF5901SD2Z evaluation board requires an EVALSDP-CS1Z (SDP-S) controller board, which is not supplied with the kit. The EVAL-SDP-CS1Z allows software programming of the ADF5901 device.

Full specifications on the ADF5901 are available in the ADF5901 data sheet, which should be consulted in conjunction with this user guide when working with the evaluation board.
reference details image

EVAL-RADAR-MMIC

Evaluation Board for the ADF5901, ADF5904, and ADF4159 Chipset for a 24 GHz FMCW Radar

zoom

EVAL-RADAR-MMIC

Evaluation Board for the ADF5901, ADF5904, and ADF4159 Chipset for a 24 GHz FMCW Radar

Evaluation Board for the ADF5901, ADF5904, and ADF4159 Chipset for a 24 GHz FMCW Radar

機能と利点

  • Evaluates the chipset containing the ADF5901 24 GHz Tx MMIC, the ADF5904 24 GHz Rx MMIC, and the ADF4159 13 GHz PLL
  • Accompanying software controls all functions from a PC

製品の詳細

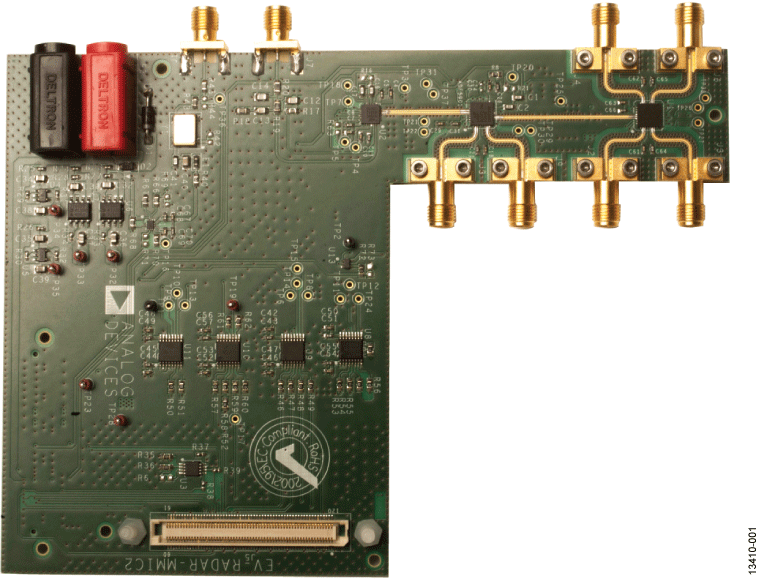

The EV-RADAR-MMIC2 evaluation board is designed to evaluate the performance of the ADF5901, a 24 GHz transmitter (Tx) monolithic microwave integrated circuit (MMIC); the ADF5904, a 24 GHz receiver (Rx) MMIC; and the ADF4159, a 13 GHz phase-locked loop (PLL) for a frequency modulated continuous wave (FMCW) radar system.


The EV-ADAR-D2S adapter board contains the eight AD8129 differential receiver amplifiers that convert the baseband ADF5904 differential signals to single-ended signals with a 20 dB gain.


The evaluation kit also contains the Analog Devices EV-RADAR-MMIC Software, which is compatible with Windows® XP and later Windows versions to allow easy programming of the device.


The EV-RADAR-MMIC2 evaluation board requires an SDP-S or SDP-B board (not supplied with the kit). The SDP board allows software programming of all the devices.


Full specifications for the ADF5901, ADF5904, and ADF4159 are listed in the ADF5901 data sheet, the ADF5904 data sheet, and the ADF4159 data sheet available from Analog Devices and should be consulted in conjunction with UG-866 when using the evaluation board.
