AD5423: HART接続付きのシングルチャンネル、16ビット電流／電圧出力D/Aコンバータ データシート (Rev. 0)7/15/2019PDF1 M
製品概要
機能と利点
- 16ビットの分解能と単調性
- 単一端子で使用可能な電流または電圧出力
- 電流出力範囲：0mA～20mA、4mA～20mA、0mA～24mA、±20mA、±24mA、−1mA～+22mA
- 電圧出力範囲（20%のオーバーレンジ含む）：0 V 〜 5 V、0 V 〜 10 V、±5 V、および ±10 V
- ユーザ・プログラマブルなオフセットとゲイン
- 12ビットADCを含む高度な内蔵診断機能
- 内蔵リファレンス
- 温度範囲：−40°C 〜 +115°C
- 32ピン5mm × 5mm LFCSPパッケージ
製品概要
AD5423は単一チャンネル、電圧および電流出力D/Aコンバータ（DAC）は電源範囲が最小−33V（AVSS）～最大+33V（AVDD1）です。また、CHARTピンによってハイウェイ・アドレス可能リモート変換器®（HART）信号を電流出力にカップリングすることを有効化します。
AD5423は、多機能の4ワイヤ式シリアル・ペリフェラル・インターフェース（SPI）を採用しています。このインターフェースは最大50MHzのクロック・レートで動作し、標準SPI、QSPI™、MICROWIRE™、デジタル・シグナル・プロセッサ（DSP）、およびマイクロコントローラ・インターフェース標準と互換性があります。オプションのSPI巡回冗長性チェック（CRC）とウォッチドッグ・タイマー（WDT）を備えています。AD5423は、内蔵12ビット診断A/Dコンバータ（ADC）など、同様のDACの以前のバージョンから改善された診断機能を提供しています。
製品のハイライト
- 16ビット性能。
- 広範な診断機能。
- 12ビット監視ADC内蔵。
- HART準拠。
アプリケーション
- プロセス制御
- アクチュエータ制御
- チャンネル分離アナログ出力
- プログラマブル・ロジック・コントローラ（PLC）および分散型制御システム（DCS）アプリケーション
- HARTネットワーク接続
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

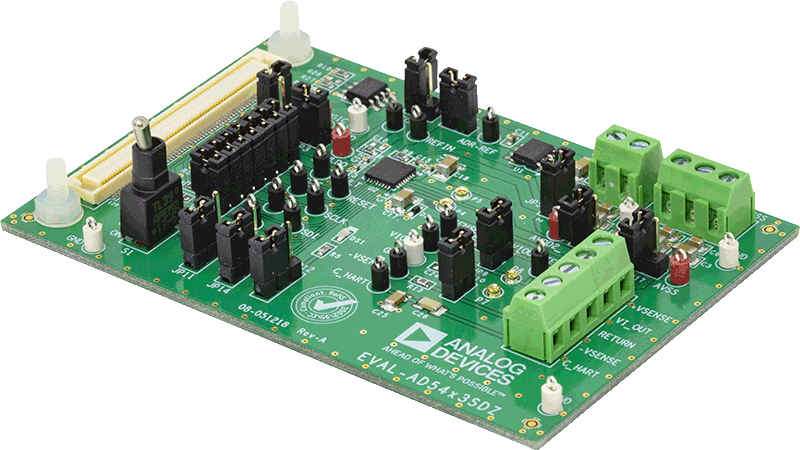

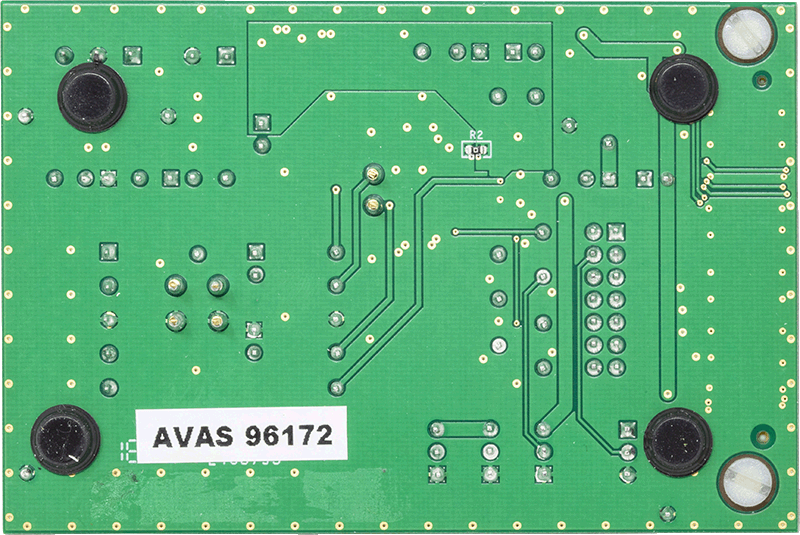

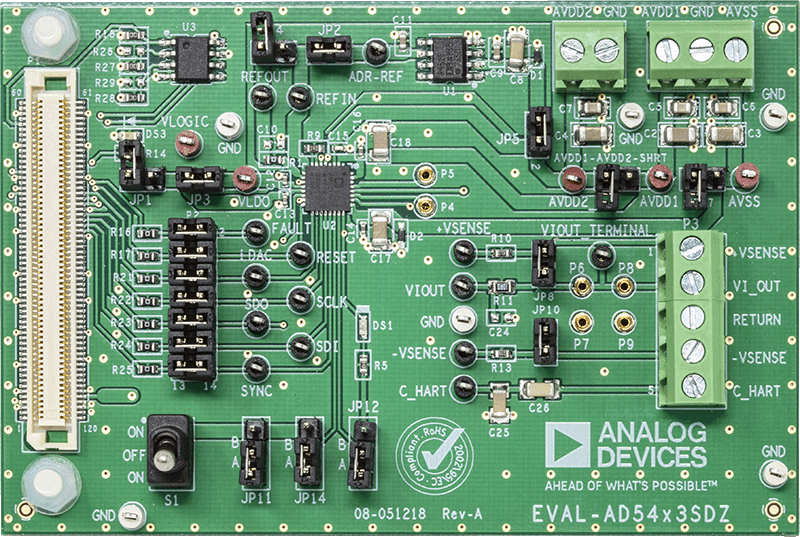

評価キット (1)
参考資料
-
プロセス制御用アナログ出力向けの、保護機能と堅牢性を備えた高精度ソリューション12/1/2020
ソフトウェア & システム
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
