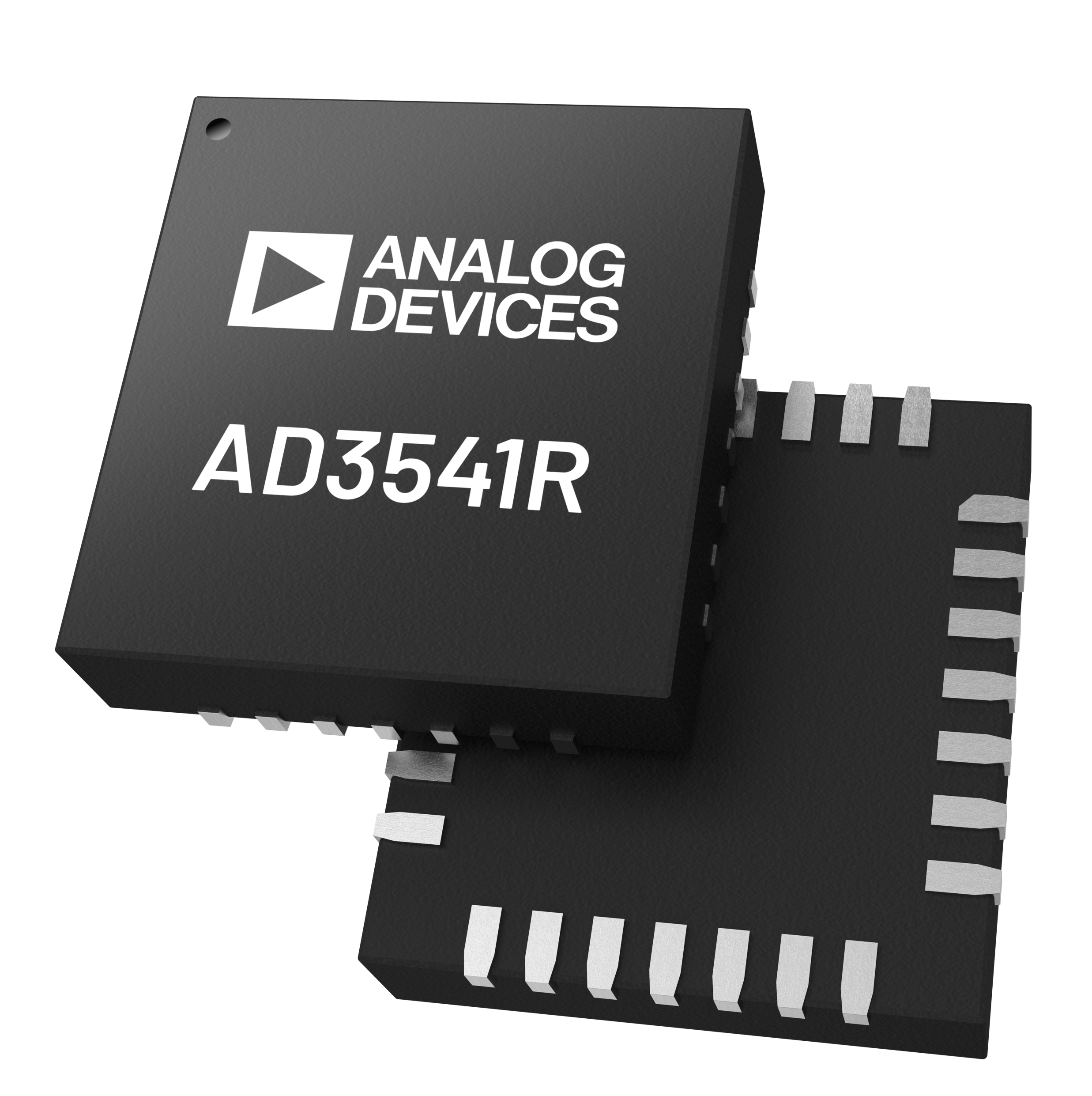

AD3541R

シングル・チャンネル、16ビット、16MUPS、マルチスパン、マルチIOのSPI DAC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$16.05
特長
  • 16ビット分解能
  • 16MUPSのシングル・チャンネル・レート(高速モード)
  • 11MUPSのシングル・チャンネル・レート(高精度モード)
  • 78nsの小信号セトリング・タイム(0.1%の精度まで)
  • 100nsの大信号セトリング・タイム(0.1%の精度まで)
  • 非常に小さいグリッチ:<50pV×s
  • 超低遅延:5ns
  • THD:1kHz時に−105dB
  • 高度に設定可能な出力電圧のスパンとオフセット
  • 1.2V~1.8Vロジック・レベルに互換
  • シングル(標準)およびデュアルSPIモード
  • 複数のエラー検出器(アナログ領域とデジタル領域)
  • 2.5Vの内部電圧リファレンス、10ppm/°Cの温度係数(最大値)

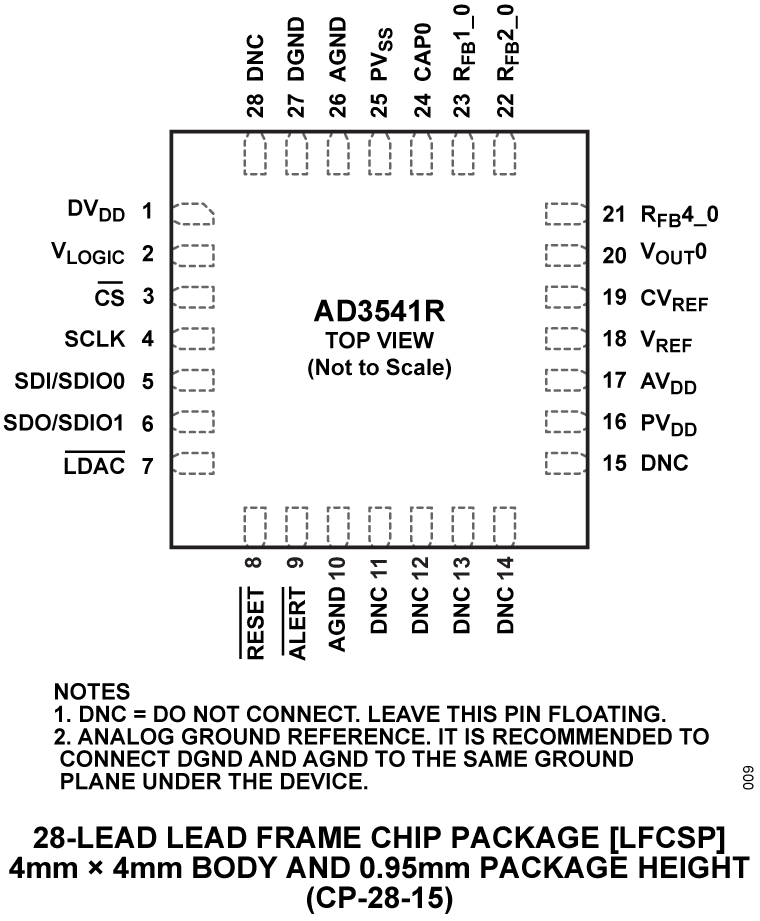

  • 小型パッケージ:4mm × 4mm LFCSP
製品概要
show more Icon

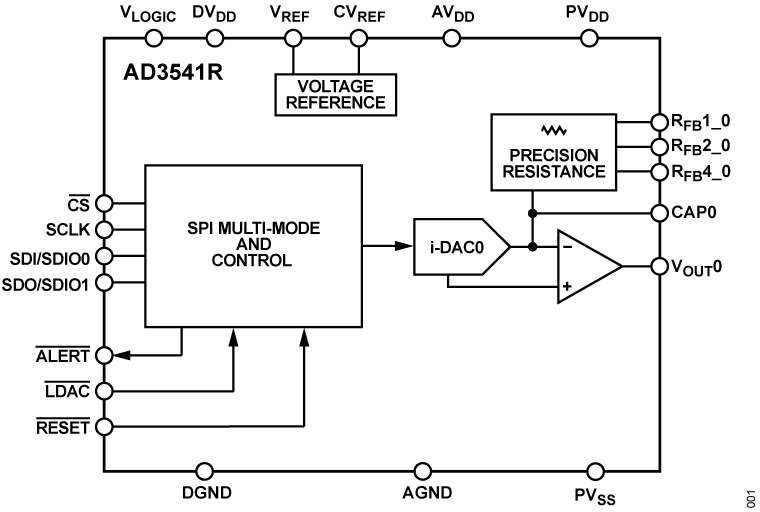

AD3541Rは、低ドリフト、シングル・チャンネル、超高速、16ビットの精度の電圧出力D/Aコンバータ(DAC)で、複数の電圧スパン範囲で設定できます。AD3541Rは、2.5Vの固定リファレンスで動作します。

デバイスには、出力電圧をスケールする内蔵トランスインピーダンス・アンプ(TIA)のために3つのドリフト補償帰還抵抗が組み込まれています。AD3541Rには5つの出力範囲が事前に設定されています(0V~2.5V、0V~5V、0V~10V、−5V~+5V、−2.5V~+7.5V)。

DACは、最大速度の場合は高速モードで、最大精度の場合は高精度モードで動作します。

シリアル・ペリフェラル・インターフェース(SPI)はシングルSPI(標準SPI)モードまたはデュアルSPIモードに設定可能で、1.2V~1.8Vのロジック・レベルでシングル・データ・レート(SDR)またはダブル・データ・レート(DDR)をサポートします。巡回冗長検査(CRC)を有効にすると、デバイスの堅牢性を高めることができます。また、VREF障害またはメモリ・マップの破損を検出するために、複数のエラー・チェッカーが内蔵されています。

AD3541Rは、拡張工業用温度範囲(–40°C~+105°C)で仕様規定されています。

アプリケーション

  • 計測器
  • ハードウェア・イン・ザ・ループ
  • プロセス制御機器
  • 医療機器
  • ATE(自動試験装置)
  • データ・アクイジション・システム
  • プログラマブル電圧源
  • 光通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$16.05

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD3541RBCPZ12-RL7
  • HTML
  • HTML
AD3541RBCPZ16-RL7
  • HTML
  • HTML
評価用キット

評価用キット 1

reference details image

EVAL-AD3542R

AD3542R、デュアル・チャンネル、16ビット、16MUPS、マルチスパン、マルチIO SPI DACの評価用ボード

zoom

EVAL-AD3542R

AD3542R、デュアル・チャンネル、16ビット、16MUPS、マルチスパン、マルチIO SPI DACの評価用ボード

AD3542R、デュアル・チャンネル、16ビット、16MUPS、マルチスパン、マルチIO SPI DACの評価用ボード

機能と利点

  • AD3542R用のフル機能評価用ボード
  • 選択可能なトランスインピーダンス・ゲイン
  • 選択可能なトランスインピーダンス・アンプ電力
  • 内蔵または外付けの電源
  • 内蔵または外付けの電圧リファレンス
  • 複数のインピーダンス・マッチング・オプション
  • 外部同期用のクロックおよびトリガ入力
  • コントローラ・ボードSDP-H1に接続

製品の詳細

EVAL-AD3542RFMCZは、超高速16ビット高精度DACであるAD3542Rの評価用ボードです。このボードでは、DACのすべての出力範囲、波形生成、電源およびリファレンス・オプションをテストできます。EVAL-AD3542RFMCZは、システム・デモンストレーション・プラットフォーム(SDP-H1ボード)を介してPCのUSBポートにインターフェースします。ポジションP5でピン・ヘッダー・コネクタを使用して異なるコントローラ・ボードにも接続できます。

このユーザ・ガイドでは、EVAL-AD3542RFMCZボードの設定と動作、および関連するACEプラグインについて詳しく説明します。DAC動作の詳細については、AD3542Rデータシートを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
