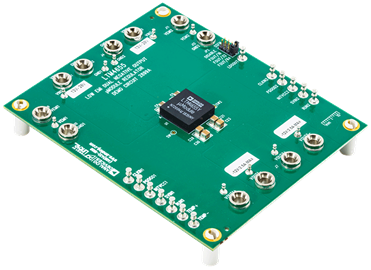

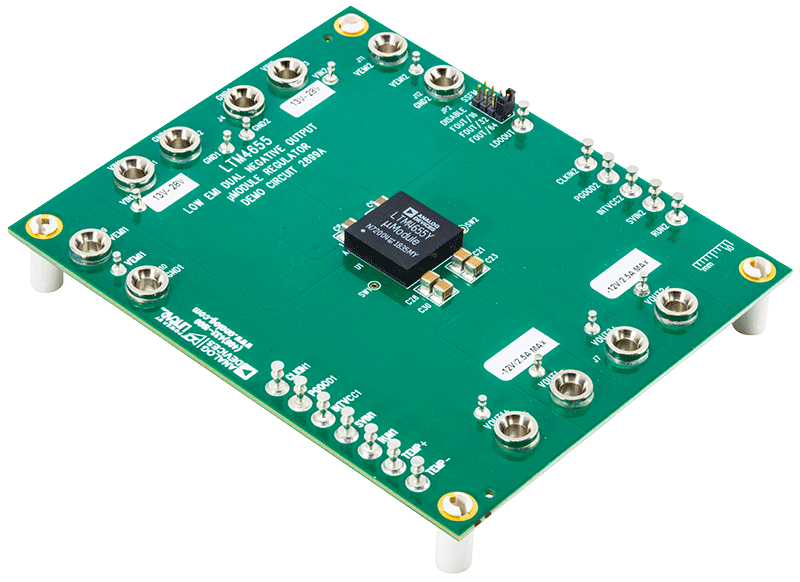

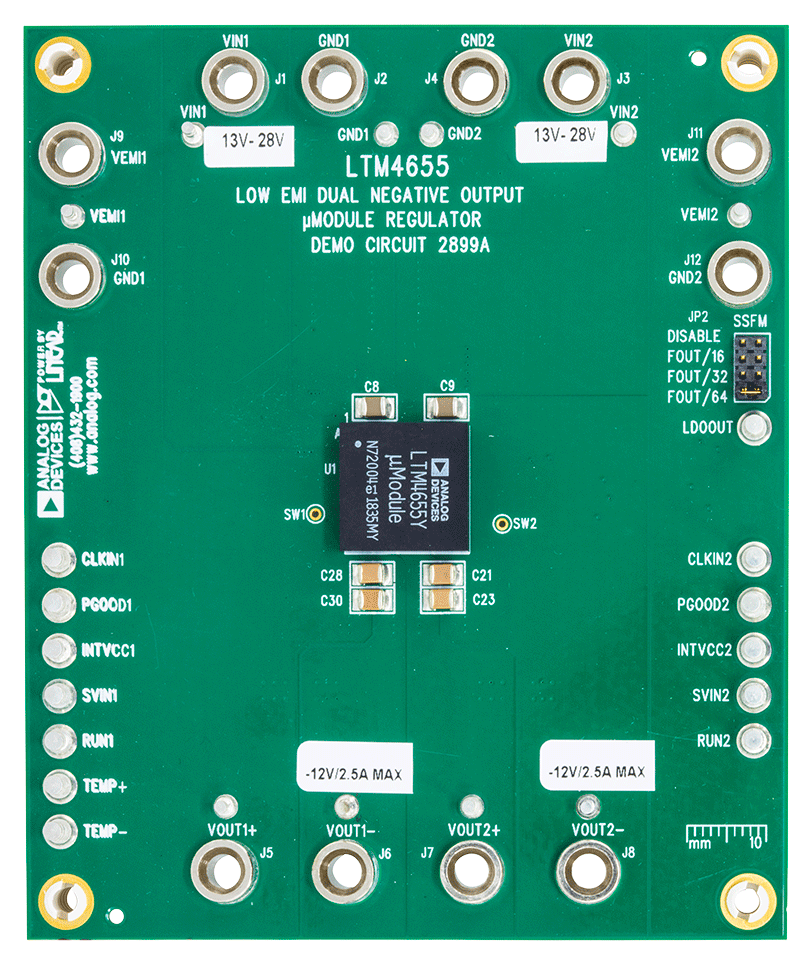

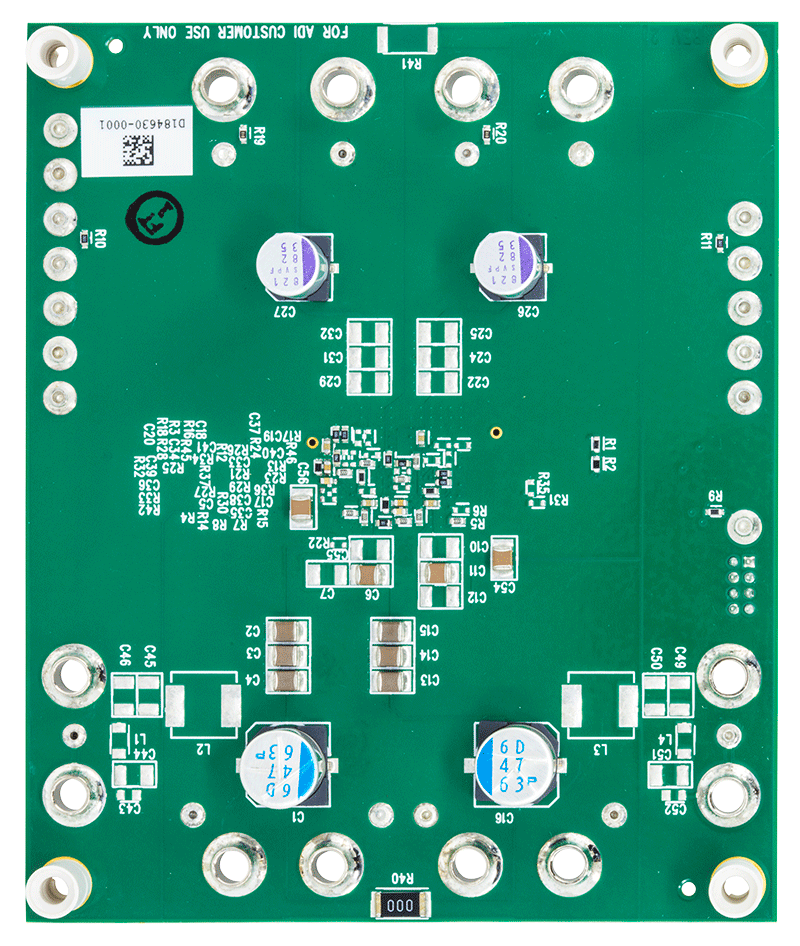

演示电路2899A是一款双通道反相DC/DC转换器，输入电压范围为13V至28V，具有两个12V输出，每个输出均高达2.5A，内置LTM4655。LTM4655是一款符合EN55022B标准的40V、双通道4A或单通道8A降压型或50W反相DC/DC μModule®稳压器。

DC2899A上两个通道的开关频率均设置为1.2MHz。如果输出电压因过载或短路情况而大幅下降，内部振荡器将折返至LTM4655编程开关频率的五分之一，从而保护电源开关免受损坏。

该板的主要特性如下：

  • 用于扩频选项的SSFM跳线
  • 用于外部同步的CLKIN输入
  • 用于每路输出的PGOOD信号

两个通道可以并联，以获得更高的输出电流。有关进行电路板设置使两个输出并联的更多信息，请参阅数据手册。

LTM4655数据手册提供了完整的器件、运行和应用信息说明。在使用或修改DC2899A之前，必须仔细阅读本演示手册与该数据手册。
