TMP06

±0.5°C精度的PWM温度传感器,采用5引脚SC-70封装

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 调制串行数字输出,与温度成比例
  • 精度:±0.5°C(典型值,25°C)
  • 精度:±1.0°C(0°C至70°C)
  • 分为两级
  • 工作温度范围:-40℃至+150℃
  • 工作电压范围:3 V至5.5 V
  • 功耗:70 μW(最大值,3.3 V)
  • TMP05具有CMOS/TTL兼容输出
  • TMP06具有灵活的开漏输出
  • 小型、低成本、5引脚SC-70和SOT-23封装

更多细节
show more Icon

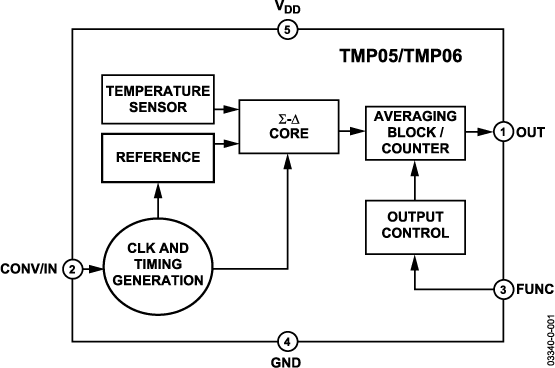

TMP05/TMP06均为可产生调制串行数字输出(PWM)的单芯片温度传感器,其输出与器件的温度成正比。PWM的高电平周期(TH)在整个温度范围内保持稳定,低电平周期(TL)则会有所变化。B级版本具有高温度精度和出色的传感器线性度特性,在0°C至70°C范围内精度为±1°C。TMP05/TMP06的数字输出为CMOS/TTL兼容,可与多数常见微处理器的串行输入轻松接口。TMP06具有灵活的开漏输出,能提供5 mA的吸电流。

TMP05/TMP06的额定工作电压范围为3 V至5.5 V,工作电压为3.3 V时,电源电流的典型值为370 μA。TMP05/TMP06的额定工作温度范围为-40℃至+150°C。当温度超过125°C时,建议不要让这些器件的总工作时间超过其寿命的5%(5,000小时)。上述器件采用低成本、小尺寸SC-70和SOT-23封装。

TMP05/TMP06共有三种工作模式:连续转换模式、菊花链模式和单次转换模式。由一个三态FUNC输入决定TMP05/TMP06的具体工作模式。

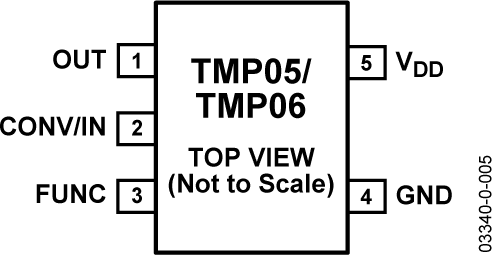

CONV/IN输入引脚用于决定TMP05/TMP06在连续转换模式和单次转换模式下测量温度的速率。在菊花链模式下,CONV/IN引脚用作菊花链的输入。

产品特色
1.TMP05/TMP06具有片内温度传感器,可以精确测量环境温度。测量温度范围为-40℃至+150℃。
2.电源电压为3 V至5.5 V。
3.节省空间的5引脚SOT-23和SC-70封装。
4.温度精度为±0.5℃(典型值)。各器件均需要一个去耦电容,才能达到此精度。
5.温度分辨率为0.025℃。
6.TMP05/TMP06具有单次转换模式,1 SPS时平均功耗降至102 μW。

应用
• 隔离传感器
• 环境控制系统
• 计算机热温监控
• 热保护
• 工业过程控制
• 电源系统监控器
