SSM6515

低功耗,D类音频放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 无滤波器数字输入,具有已针对麦克风驱动器优化的 3 级 Σ-Δ 调频的单声道差分输出 D 类放大器
  • 1.8 V 单电源供电
  • 80 mW 输出功率,16 Ω 负载,THD + N 为 <0.1%
  • 有效值噪声为 2.57 μV,A 加权信噪比为 113 dB,动态范围
  • 30 mW 时 THD + N 为 0.003%,1 kHz 输出,32 Ω 负载
  • 采用 I2C 控制,具有多达 4 个引脚可选地址,或独立运行
  • 多种串行数据格式
    • 时分复用、I2S 或左对齐从属模式
    • PDM 输入工作频率范围为 2.8224 MHz 至 12.288 MHz
  • 支持 8 kHz 至 768 kHz 的采样率
  • 3.9 μs 延迟,输入为 6 MHz PDM
  • 灵活的数字增益调整
  • 隔直流高通滤波器(带可编程转折频率)
  • 高性能模式下典型空闲功耗为 1.55 mW
  • 用于降低功耗的低功耗模式
  • 灵活的输出增益限制器和削波
  • 利用零数字输入自动关断
  • 短路保护
  • 爆音与喀哒声抑制
  • 用户可选的超低 EMI 发射模式
  • 上电复位
  • 1.8 V PVDD 电源
  • 1.2 V 至 1.8 V IOVDD 电源
  • 11 球 0.984 mm × 1.444 mm 0.35 mm 间距 WLCSP
更多细节
show more Icon

SSM6515是一款全集成式数字输入、高效率、单声道D类音频放大器,非常适合无线耳机应用。该应用电路只需较少的外部器件,采用1.8 V (PVDD)电源和1.2 V至1.8 V (IOVDD)电源供电。使用1.8 V信号时,可以共用这些电源。它可以提供85 mW连续输出功率,驱动16 Ω负载,总谐波失真加噪声(THD + N)小于1%。

SSM6515采用高效率、低噪声调制方案,无需外部电感/电容(LC)输出滤波器。该方案在非常低的输出功率下也能持续提供高效率,与传统的耳机放大器相比可延长电池寿命。该器件能够在55 mW功率下驱动16 Ω负载,工作效率高于90%,A加权信噪比(SNR)为113 dB。与其它D类架构相比,稳定的扩频、共模脉冲密度调制提供更低的电磁干扰(EMI)辐射发射。

数字输入功能无需外部数模转换器(DAC)。SSM6515具有微功耗关断模式,采用1.8 V PVDD电源时,关断电流典型值为6 μA,无输入时可自动关断。该器件还内置爆音与咔嚓声抑制电路,尽可能减小器件开启和关闭期间输出端的电压突波。输入支持各种串行音频格式,包括I2S、时分多路复用(TDM)和脉冲密度调制(PDM)。

SSM6515可采用I2C控制接口或在独立模式下工作,额定温度范围为−40°C至+85°C。该器件内置输出短路保护功能。SSM6515采用11引脚、0.984 mm × 1.444 mm、无卤0.35 mm间距晶圆级芯片规模封装(WLCSP)。

应用

  • 无线耳机
  • 主动降噪耳机
  • 智能手机耳机扬声器
  • 助听设备
  • 便携式电子设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
SSM6515BCBZRL
  • HTML
  • HTML
SSM6515BCBZRL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-SSM6515

评估 SSM6515,超低功耗,D 类音频放大器

zoom

EVAL-SSM6515

评估 SSM6515,超低功耗,D 类音频放大器

评估 SSM6515,超低功耗,D 类音频放大器

产品详情

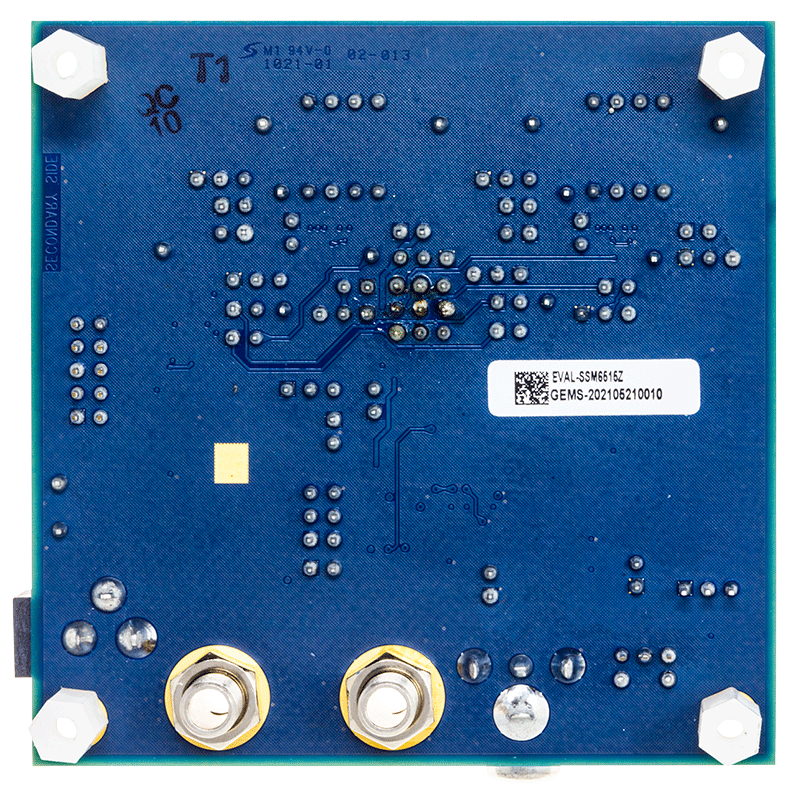

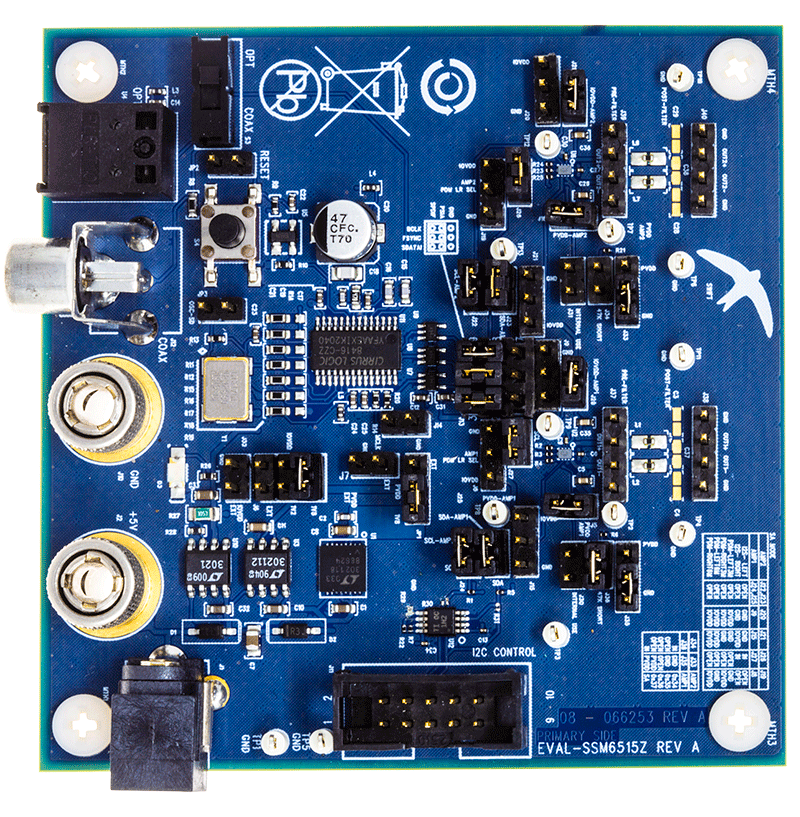

EVAL-SSM6515Z 提供对 SSM6515 上所有模拟和数字输入/输出的访问。

SSM6515 放大器通过 ADI 公司的 SigmaStudio® 软件进行控制,该软件通过 USB 连接到 EVAL-SSM6515Z。EVAL-SSM6515Z 可由 USB 总线供电,也可由单个 3.8 V 至 5 V 电源供电。这些电源都调节到 EVAL-SSM6515Z 所需的电压。印刷电路板 (PCB) 采用 4 层设计,内层上有接地平面和电源平面。EVAL-SSM6515Z 包含用于连接外部扬声器的 0.1 英寸间距公头。最低扬声器负载必须为 8 Ω。EVAL-SSM6515Z 包含两个用于评估立体声耳机的 SSM6515。

有关 SSM6515 的完整详细信息,请参阅 SSM6515 数据手册,在使用 EVAL-SSM6515Z 时,必须同时参阅该数据手册和本用户指南。
