概览

优势和特点

  • 架构灵活,能与所有数模转换器(DAC)接口
    • 接受差分电流或电压输入(提供单端电压输出)
  • 高输出电流驱动能力
    • 输出电流大于100 mA rms
    • 精确再现大音乐瞬变并注入重负载(16 Ω至32 Ω)
  • 出色的音频保真度
    • 1 kHz时总谐波失真加噪声(THD + N)为-121 dB,±5 V电源和32 Ω负载时提供2 V rms输出
    • 1.8 μV rms的低输出集成噪声(10 Hz至22 kHz),具有A加权滤波器
  • 电源电压范围:±3.3 V至±6 V(典型值)
  • 低功耗工作
    • 使能:60 mW, VCC = +5 V, VEE = −5 V
    • 禁用/语音选择:<30 μA
  • 带高输出阻抗的低功耗禁用模式
    • 关断模式下处于高阻态,高保真路径中无需语音模式开关
  • 20 kHz下电源抑制比(PSRR)大于87 dB
  • 可调输入共模电压和电阻可编程基准电压
    • 1.45 V(典型值),无外部元件
  • 能够提供两个串联单极点低通滤波器
    • 2.2 nF最大输入电容
    • 第二个滤波器位于GAINx和FILTx引脚之间
  • 爆音与咔嚓噪声抑制
  • 信号链集成支持小面积印刷电路板(PCB)
  • 紧凑型4 mm × 4 mm LFCSP封装

产品详情

SSM6322是一款集成式双通道音频放大器解决方案,可直接与音频DAC/CODEC接口,较大限度地提高高保真音频信号链的保真度。SSM6322的高效设计可实现出色的音频性能,同时较大限度地降低功耗,以使便携式应用中的电池使用时间最长。

SSM6322在1 kHz时具有-121 dB的THD + N,并具有非常低的输出噪声(20 Hz至20 kHz)。低功耗工作、高峰值输出电流和高PSRR,使SSM6322成为需要高保真音频、高动态范围、高精度和低功耗应用的理想选择。这种高集成度驱动解决方案还能减少开发时间,缩小电路板空间,并将外部元件减至较少。

SSM6322采用24引脚LFCSP封装。SSM6322的工作温度范围为-40°C至+85°C工业温度范围。

应用

  • 高保真耳机驱动器
    • 移动电话
    • 蓝牙扬声器和耳机
    • 游戏笔记本和平板电脑
  • 影音接收机
  • 专业音频设备
  • 音频测试设备
  • 车载信息娱乐系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

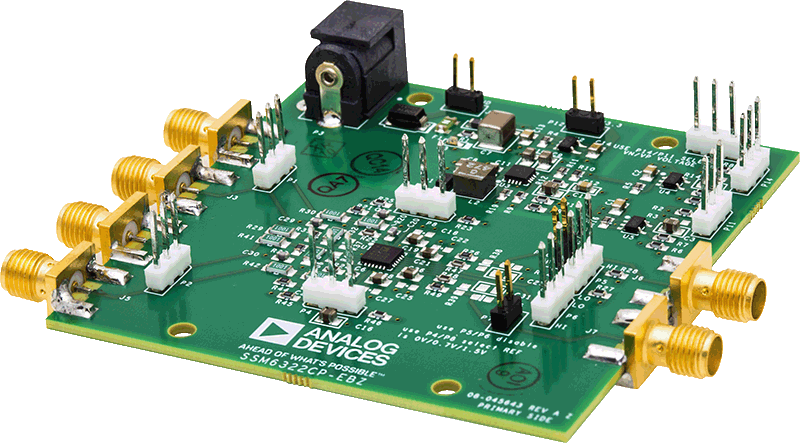

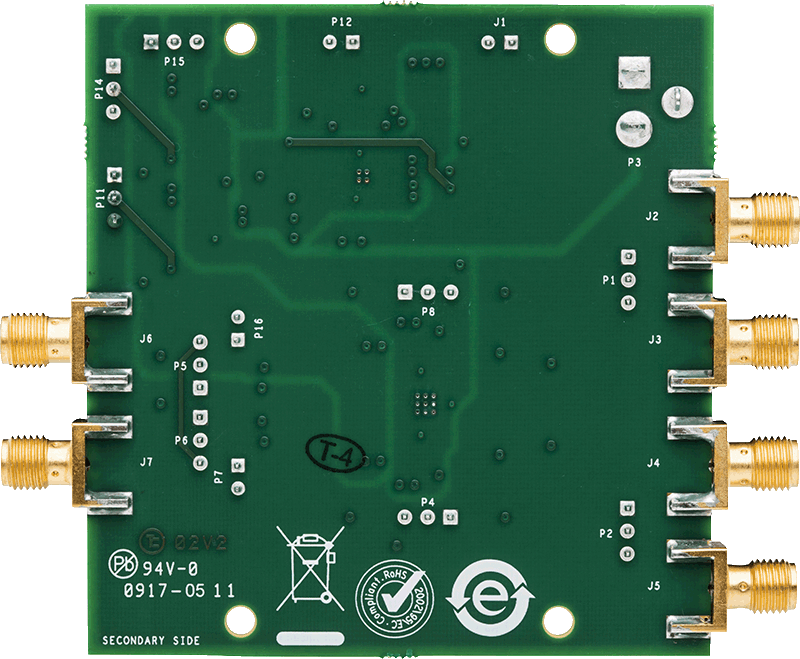

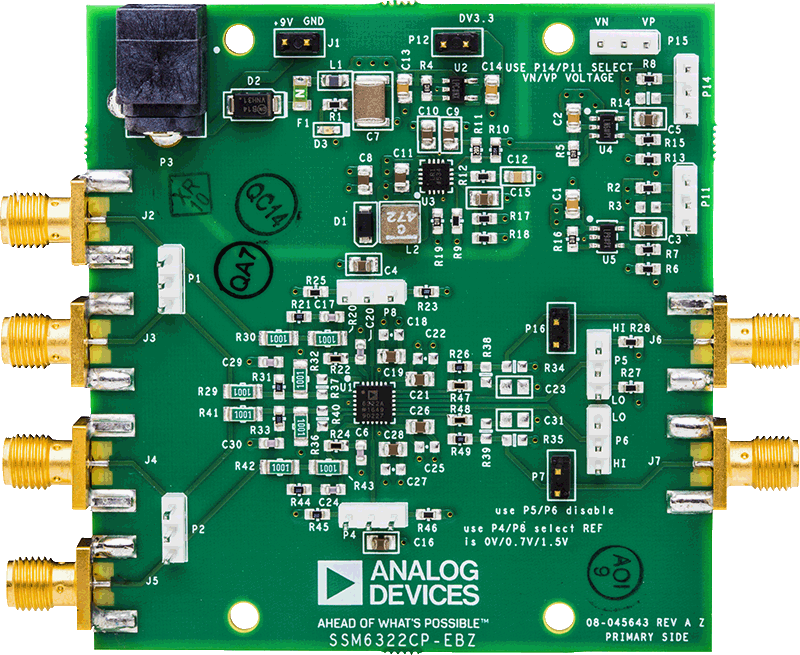

评估套件 (1)
