SSM2315

量产

无滤波器、高功效、单声道3W D类音频放大器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 采用Σ-Δ调制的无滤波器D类放大器
  • 采用ADI的多个D类放大器时无需同步
  • 采用5.0 V电源时，能够以3 W功率驱动3 Ω负载，以1.4 W功率驱动8 Ω负载，总谐波失真及噪声(THD + N)低于1%
  • 功效比：93%（5.0 V、以1.4 W功率驱动8 Ω扬声器）
  • 信噪比(SNR)高于103 dB
  • 单电源供电：2.5 V至5.5 V
  • 超低关断电流：20 nA
  • 欲了解更多信息，请参考数据手册

SSM2315采用高功效、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案仍然能提供高功效。采用5.0 V电源时，以1.4 W功率驱动8 Ω负载时的功效比为93%，以3 W功率驱动3 Ω负载时的功效比为85%，信噪比(SNR)高于103 dB。与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。

SSM2315具有微功耗关断模式，关断电流典型值为20 nA。对SD 引脚施加逻辑低电平可以使能关断模式。

该器件还内置“爆音与咔嚓声”抑制电路，可以使器件开启和关闭期间输出端的电压突波较小，从而降低启动和停用时的声频噪声。

SSM2315提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2，则可以省去输入耦合电容。

该器件的默认增益为6 dB，用户可以利用一对外部电阻降低该增益（请参考“增益”部分）。

SSM2315的额定温度范围为−40°C至+85°C工业温度范围。它还内置热关断和输出短路保护功能，采用9引脚、1.5 mm x 1.5 mm晶圆级芯片规模封装(WLCSP)。

应用

  • 移动电话
  • MP3 播放器
  • 便携式游戏机
  • 便携式电子设备
  • 教育玩具

数据手册, Rev. A, 9/08
SSM2315
无滤波器、高功效、单声道3W D类音频放大器

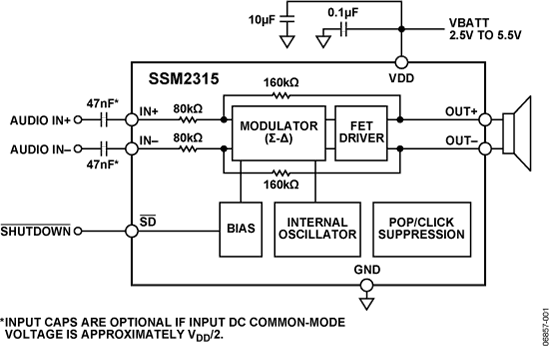

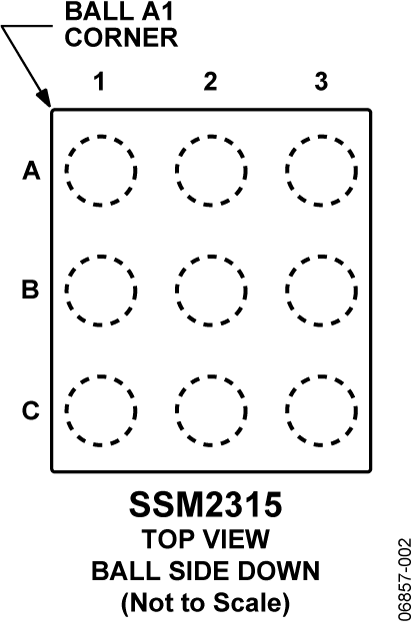

SSM2315-fbl SSM2315-pc
