产品详情
特性
  • 内置输出级的无滤波器D类放大器
  • 采用5.0 V电源时,能够以1.4 W功率驱动8 Ω负载,且THD小于1%
  • 功效:85%(5.0 V、以1.4 W功率驱动8 Ω扬声器)
  • 信噪比(SNR)高于98 dB
  • 采用2.5 V至5.0 V单电源供电
  • 超低关断电流:20 nA
  • 短路和热保护
  • 采用16引脚、3 mm × 3 mm LFCSP封装
  • 爆音与咔嚓声抑制
  • 内置电阻可减少电路板上的器件数量
  • 固定增益和用户可调增益配置

更多细节
show more Icon

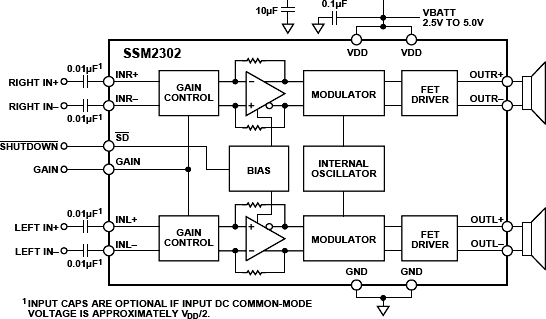

SSM2302是一款全集成式高功效D类立体声音频放大器,针对移动电话应用实现高性能而设计。应用电路只需极少的外部器件,采用2.5 V至5.0 V单电源供电。采用5.0 V电源供电时,它能够提供1.4 W连续输出功率,驱动8 Ω负载,总谐波失真及噪声(THD + N)低于1%。

SSM2302采用高效率、低噪声调制方案。以5.0 V电源供电、以1.4 W功率驱动8 Ω负载时工作效率为85%,并且信噪比(SNR)高于98 dB。与其它D类架构相比,采用PDM调制可提供更低的电磁辐射。

SSM2302具有微功耗关断模式,关断电流典型值为20 nA。对 SD 引脚施加逻辑低电平可以使能关断模式。

该器件架构使之能实现极低水平的爆音与咔嚓声,使器件开启和关闭期间输出端的电压突波较小,从而降低启动和停用时的声频噪声。

SSM2302提供完全差分输入,可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2,则可以省去输入耦合电容。

SSM2302还具有出色的电源噪声抑制性能,包括GSM传输突发脉冲和RF整流所引起的噪声。电源抑制比(PSRR)在217 Hz时的典型值为63 dB。

增益可以通过增益控制选择引脚设置;当该引脚与地或 VDD相连时,增益分别为6 dB或12 dB;也可以利用外部电阻调整增益。

SSM2302的额定温度范围为−40°C至+85°C商用温度范围。内置热关断和输出短路保护功能,采用16引脚、3 mm x 3 mm引脚架构芯片级封装(LFCSP)。

应用
- 移动电话
- MP3 播放器
- 便携式游戏机
- 便携式电子设备
- 教育玩具
