RH119
量产高性能双通道比较器
- 产品模型
- 3
Viewing:
产品详情
绝对最大额定值
- 电源电压：36V
- 输出至负电源电压：36V
- 接地至负极电源电压：25V
- 接地至正极电源电压：18V
- 差分输入电压：±5V
- 差动输入电流：±5mA
- 输入电压（见注1）
- 输出短路持续时间：10秒
- 工作温度范围：-55°C至125°C
- 储存温度范围：-65°C至150°C
- 引线温度（焊接，10秒）：300°C
RH119双通道比较器具有低输入失调电压和失调电流、高电压增益、保证共模抑制和输入保护二极管。
RH119能够在5V至±15V电源电压范围内工作，可从每个开路集电极输出端驱动25mA负载。借助单独的GND引脚，可使RH119隔离系统地。
晶圆批次采用ADI公司内部开发、适合严苛军事应用的Class S流程至良率电路(flow-to-yield circuit)进行处理。
参考资料
数据手册 1
可靠性数据 1
控制图纸 1
规范通知 1
辐射报告 5
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| RH119DICE | CHIPS OR DIE | ||

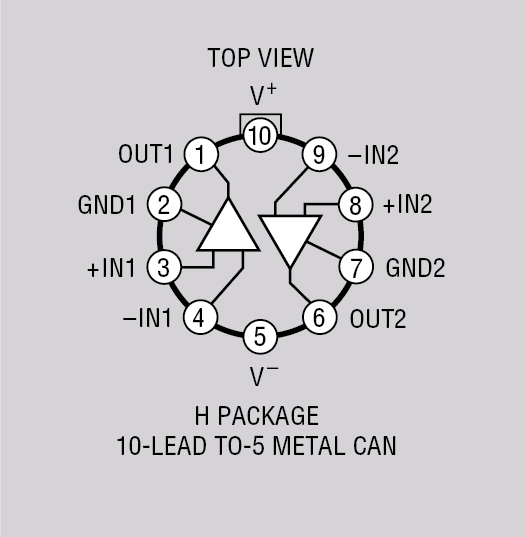

| RH119H | 8-Lead TO-5 (0.2 Inch PCD) | ||

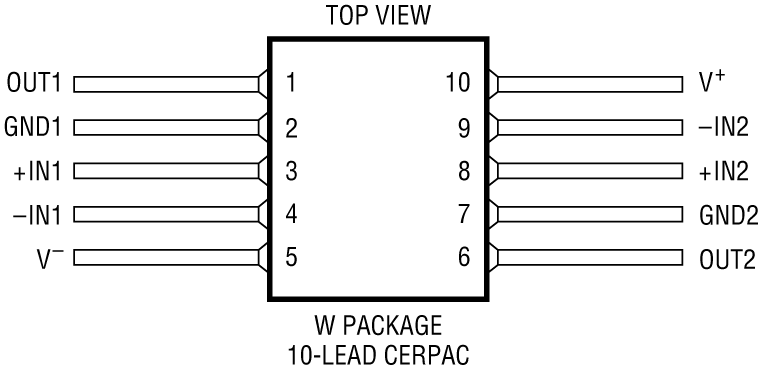

| RH119W | 10-Lead Flatpak (Glass Sealed Hermetic) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 5, 2020 - 20_0294 Golden Altos as an Alternate Assembly Plant for Radiation Hardened/ Military Products in TO39 and dies sales. |
||
| RH119DICE | ||
|
9月 17, 2020 - 20_0296 ADI Philippines as an Alternate Assembly Plant for Radiation Hardened Products in Cerpak and Die Sales. |
||
| RH119DICE | ||
| RH119W | 量产 | |
|
5月 7, 2024 - 24_0027 Datasheet Update of Electrical Test Requirements for Legacy Space LTC (RH Products) |
||
| RH119W | 量产 | |
|
8月 30, 2022 - 22_0196 Test Site Transfer of RH, SMD, Class-S, Special Flow, MIL-STD-883 Products from Analog Devices Milpitas to ADGT |
||
| RH119W | 量产 | |
|
12月 10, 2019 - 19_0305 Laser Top Mark for Ceramic Cerpak Packages Assembled in ADI Hillview |
||
| RH119W | 量产 | |
这是最新版本的数据手册
