MAXM86161

单电源、集成光模块，用于HR和SpO2测量

更多 showmore-icon

低功耗、集成、入耳式心率监测仪

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 完备的单通道、光学数据采集系统
  • 内置算法进一步增强抑制快速环境瞬态
  • 结构针对反射心率和SpO2监测进行了优化
  • 较低暗电流噪声：< 50pA RMS (采样至采样差异)
  • 通过多种采样模式和片上平均可实现更低的有效暗电流噪声
  • 高分辨率、19位电荷积分ADC
  • 3个低噪声、8位LED电流DAC
  • 在白卡环回测试中具有优异的动态范围：>89dB (采样至采样差异)
  • 优异的环境光检测范围和抑制能力
    • 环境光电检测器电流> 100μA
    • 环境抑制：> 70dB @ 120Hz
  • 使可穿戴设备以超低功耗工作
    • 低功耗操作，光学读数通道典型耗流 <10μA @ 25sps
    • 较短曝光积分周期：14.8μs、29.4μs、58.7μs、117.3μs
    • 较低关断电流：1.6μA (典型值)
  • 微型、2.9mm x 4.3mm x 1.4mm、14引脚OLGA封装
  • -40°C至+85°C工作温度范围
更多细节
show more Icon

MAXM86161为超低功耗、全集成、光学数据采集系统。在发送器侧，MAXM86161有3个可编程高电流LED驱动器。在接收器侧，MAXM86161包含一个高效PIN光二极管和一路光学读数通道。光学读数通道有一个低噪声信号调理模拟前端(AFE)，包括一个19位ADC、一个业界领先的环境光抵消(ALC)电路，以及栅栏检测和更换算法。MAXM86161拥有较低功耗、紧凑的尺寸、使用简单/灵活以及业界领先的环境光抑制能力，可理想用于较宽范围的各种光检测应用，例如心率检测和血氧。

MAXM86161工作在3.0V至5.5V VLED 单电源电压。器件支持标准兼容接口和全自动操作。每片器件具有128字内置FIFO。MAXM86161采用小尺寸、2.9mm x 4.3mm x 1.4mm、14引脚OLGA封装。

应用

  • 优化用于入耳式应用
  • 微型封装，适用于移动应用
  • 优化性能用于检测：
  • 持续监测HRV
  • 光学心率
  • 血氧饱和度(SpO2)
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAXM86161

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 07/10/2019
英文

MAXM86161: Single-Supply Integrated Optical Module for HR and SpO2 Measurement Data Sheet (Rev.1)

打开PDF文件

redirect
1.18 M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 10/10/2022
英文
MAXM86161 Reliability Data redirect icon

96.42K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 04/20/2017
英文
Organic Land Grid Array (OLGA) and Its Applications redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

3rd Party Solutions 1

MIKROE-4037, Click Board, Heart Rate 2 Click

在线研讨会 1

Bio-Medical Sensors and Platforms for Connected Health & Remote Monitoring (EngineerZone)

视频

1

Thumbnail Image

视频

2022-10-04

02:31

Introduction to the MAXM86161 Single-Supply Integrated Optical Module for HR and SpO2 Measurement

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

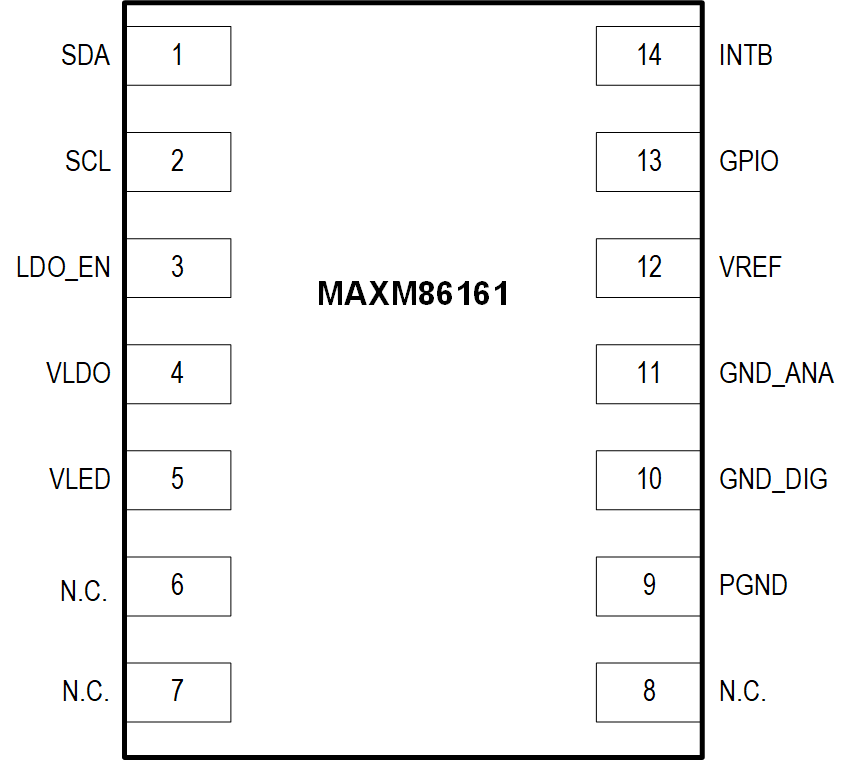

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAXM86161EFD+ 14-LGA_CAV-4.3x2.9x1.4 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAXM86161EFD+T 14-LGA_CAV-4.3x2.9x1.4 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

MAXM86161EVSYS

MAXM86161 评估系统

zoom

MAXM86161EVSYS

MAXM86161 评估系统

download icon

下载

 print icon

打印
MAXM86161EVSYS
MAXM86161 评估系统

特性和优点

  • MAXM86161传感器性能评估(例如SNR、暗电流、噪声等)
  • 使用板载MAX32664GWEC+生物传感器集中器控制器评估Maxim算法性能，包括功率优化、心率(HR)、SpO2 (血氧饱和度)等
  • 便于理解MAXM86161架构和方案策略
  • 实时监测和数据记录能力
  • 板载加速度计
  • Bluetooth™ LE，用于无线数据收集
立即购买 更多内容

产品详情

MAXM86161EVSYS#评估系统(EV系统)允许快速评估MAXM86161集成光模块，适用于各种人体部位特别是入耳式和移动应用。MAXM86161器件使用标准I2C兼容接口通信，连接到Maxim的板载MAX32664生物传感器集中器控制器(用于Maxim的算法评估)，或用于原始数据收集的直通模式。MAXM86161器件包括3路光学读数通道，可独立控制(绿、红和IR)。评估系统支持灵活配置，允许测试传感器的各种特性。此外，评估板有助于用户快速学习如何配置和使用MAXM86161器件。

评估系统主要包括3块电路板组件(MAXSensorBLE_EVKIT、MAXM86161OSBFLEX和Cypress CY5677 Dongle)、一根USB-C至USB-A连接器电缆和一个锂聚合物电池。此外，提供两块编程电路板(MAXM86161_MAX32630_PRGMR_ASSY和MAXREFDES100HDK)和一根USB-B Micro至USB-A电缆，用于必要时进行固件更新。

评估系统可使用USB-C电源或LiPo电池供电，并随附采用14引脚OLGA封装的MAXM86161EFD+器件。

MAXM86161OSBFLEX刚挠结合电路板已安装Maxim Integrated MAX32664生物传感器集中器控制器。该传感器集中器可用于部署Maxim的HR/SpO2算法进行评估。提供MAXM86161 GUI PC应用程序代码，用于评估MAXM86161EVSYS#和MAX32664传感器集中器，可通过MAXM86161EVSYS#评估系统产品页的设计资源标签页下载。
