MAX998

单/双/四路、SOT23封装、单电源供电、高速、低功耗比较器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 单电源供电:低至2.7V
  • 传输延迟:20ns
  • 电源电流:225µA
  • 关断电源电流:1nA
  • 轨到轨输出
  • 接地检测输入
  • 内部迟滞提供干净的切换操作
  • 采用节省空间的封装
    • SOT23 (MAX998)
    • µMAX (MAX976)
    • QSOP (MAX978)
更多细节
show more Icon

MAX976/MAX978/MAX998双通道/四通道/单通道、高速、低功耗比较器针对+3V/+5V单电源应用进行了优化。它们实现了20ns的传播延迟,同时每个比较器的电源电流消耗仅为225µA。MAX998具有低功耗关断模式,可将输出置于高阻抗状态,并将电源电流降至1nA。

MAX976/MAX978/MAX998输入的共模电压范围扩展至地电压以下200mV。这些器件的输出支持轨到轨操作,无需外部上拉电路,因此非常适合连接CMOS/TTL逻辑。所有输入和输出均可承受任一电源轨的连续短路故障情况。即便输入信号传送缓慢,比较器的内部迟滞也能确保干净的输出切换。

对于空间要求严格的应用,单通道MAX998采用6引脚SOT23封装,双通道MAX976采用8引脚µMAX®封装,四通道MAX978采用16引脚QSOP封装。



应用

  • 3V系统
  • 电池供电应用
  • 数字线接收器

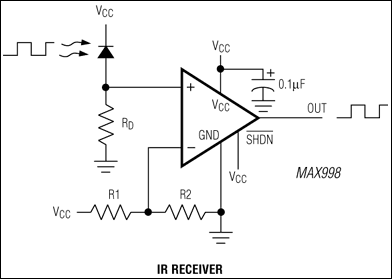

  • IR接收器
  • 门限检测器/鉴别器
