特性
- SPI可编程增益：0.2V/V至157V/V
- 超低增益温漂
- 集成放大器，用于R/C可编程有源滤波器
- 输入失调电压补偿
- 输入端保护至±16V
- 13µA软件关断模式
- -40°C至+125°C工作温度范围
- 10引脚µMAX封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

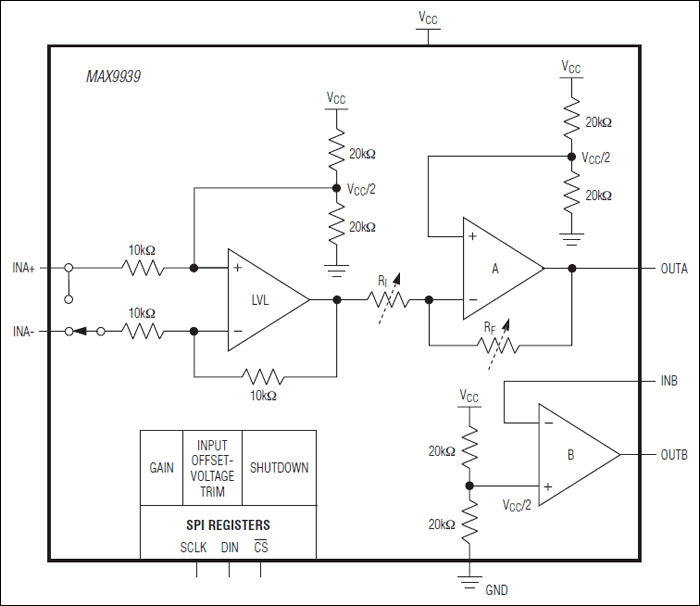

MAX9939为通用、差分输入可编程增益放大器(PGA)，可理想动态变化范围较宽的信号调理，例如电动机电流检测、医疗设备以及声纳数据采集等应用。该器件可通过SPI接口在0.2V/V至157V/V范围内设置差分增益、输入失调电压补偿以及输出放大器，可配置为高阶有源滤波器或提供一路差分输出。
PGA经过优化用于宽带应用，增益可设置为0.2V/V、1V/V、10V/V、20V/V、30V/V、40V/V、 60V/V、80V/V、119V/V和157V/V。精确的电阻匹配提供极低的增益温漂和极高的CMRR。尽管MAX9939采用2.9V至5.5V的VCC单电源供电，但由于使用了输入电平转换放大器，所以可处理低于、高于地电位的信号。此外，输入端具有±16V保护，允许器件承受故障条件及超范围的信号。
输出放大器优化于宽频带和低偏置电流，理想用于多级反馈有源滤波器拓扑，可提供比Sallen-Key结构滤波器更高的Q值和阻带衰减。
MAX9939在5V供电下消耗3.4mA静态电流，带有软件可设置的关断模式，使电源电流降至13µA。MAX9939采用10引脚µMAX封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 放大
- 差分至单端转换
- 差分输入、差分输出信号
- 医疗信号调理
- 传感器接口与信号处理
- 无速度传感器电机控制
- 声纳及通用数据采集
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX9939
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
全部
-
英文
数据手册
1
可靠性数据
1
31.75K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9939AUB+ |
10-MINI_SO-N/A
|
|
|
| MAX9939AUB+T |
10-MINI_SO-N/A
|
|
|
| MAX9939AUB/GG8 |
Micro-MAX, Thin Shrink Small-Outline
|
|
|
| MAX9939AUB/V+ |
10-MINI_SO-N/A
|
|
|
| MAX9939AUB/V+T |
10-MINI_SO-N/A
|
|
- MAX9939AUB+
- 引脚/封装图-中文版
-
10-MINI_SO-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX9939AUB+T
- 引脚/封装图-中文版
-
10-MINI_SO-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX9939AUB/GG8
- 引脚/封装图-中文版
-
Micro-MAX, Thin Shrink Small-Outline
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX9939AUB/V+
- 引脚/封装图-中文版
-
10-MINI_SO-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX9939AUB/V+T
- 引脚/封装图-中文版
-
10-MINI_SO-N/A
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
9月 19, 2018
- 1753N
ASSEMBLY
MAX9939AUB+
量产
MAX9939AUB+T
量产
5月 1, 2020
- 1753R
ASSEMBLY
MAX9939AUB/GG8
量产
根据型号筛选
产品型号
产品生命周期
PCN
9月 19, 2018
- 1753N
ASSEMBLY
5月 1, 2020
- 1753R
ASSEMBLY
软件和型号相关生态系统
评估套件 1
MAX9939EVKIT
MAX9939评估板
产品详情
MAX9939评估板(EV kit)为完全安装并经过测试的表贴PCB，用于评估MAX9939 SPI™接口可编程增益放大器(PGA)。其内部运放默认配置为多级反馈有源滤波器，但也可以重新配置，因此MAX9939可作为差分输入、差分输出可编程增益放大器。评估板具有板上微控制器，可通过USB口接收来自PC的命令。评估板可直接由USB总线供电，或采用2.9V至5.5V单电源供电。
评估板还包括Windows® 2000/XP和Windows Vista®兼容软件，提供简捷的用户界面，用于评估MAX9939的性能。该评估程序采用菜单驱动，并提供带控制按钮和状态指示的图形用户界面(GUI)。GUI演示MAX9939 IC从0.2V/V至157V/V的可编程增益及输入失调电压补偿功能。
应用
- 放大
- 差分至单端转换
- 差分输入、差分输出信号
- 医疗信号调理
- 传感器接口与信号处理
- 无速度传感器电机控制
- 声纳及通用数据采集
