MAX9921

双通道、2线霍尔传感器接口，具有诊断功能

更多 showmore-icon

业内首款2线霍尔传感器接口方案，可有效节省汽车应用的空间和成本

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • BAT电源端及霍尔输入端可承受高达60V的电压瞬变
  • 工作电压范围为6V至18V
  • 为两个2线霍尔传感器提供电流及接口
  • 误差输出可对霍尔输入及BAT电压进行诊断
  • 将霍尔传感器同电源瞬变隔离，使其免受过压损坏
  • 霍尔输入具有对地短路保护
  • 霍尔传感器的电流上升斜率为4mA/µs
  • 输出使能控制支持多个MAX9921的输出复用
  • 霍尔传感器输出滤波
  • 霍尔传感器上电或重启时具有故障屏蔽时间
  • 低压关断功能，由OE及DIAG输入控制
  • 霍尔传感器与MAX9921之间允许±2V的地电位偏差
更多细节
show more Icon

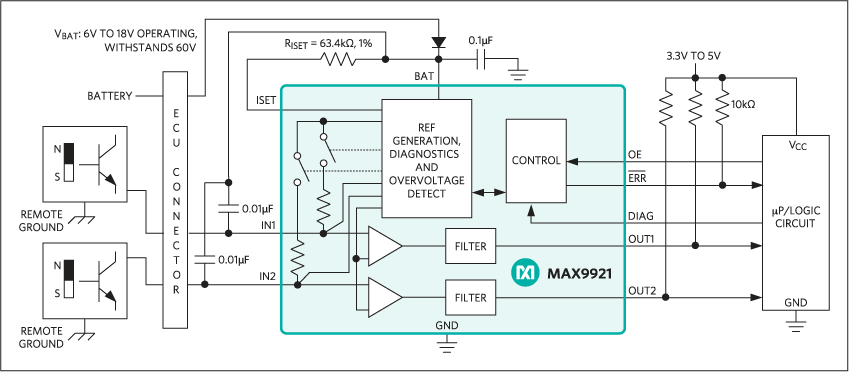

MAX9921为双路用于2线霍尔传感器与低压微处理器(µP)连接的单芯片解决方案。该器件可为2个霍尔传感器提供电流并对该电流进行监测，对检测电流进行滤波，并输出相应的逻辑电平。

MAX9921包含了输入诊断和故障保护功能。这些特性使器件可以检测到输入开路、输入与电池短路、输入与地短路等故障。如果MAX9921在IN1或IN2端检测到上述故障中的任何一种，则切断相应输入的供电电流。

当BAT电源出现高达60V的电压瞬变时，MAX9921可保护霍尔传感器免受损坏，正常工作电压范围为6V至18V。如果电池电压超出范围，MAX9921则切断提供给霍尔传感器的电流。

在霍尔传感器上电或重新启动后，MAX9921提供了80µs的屏蔽时间。开漏逻辑输出与高达5.5V逻辑电平兼容。

MAX9921采用小型10引脚µMAX®封装，工作在-40°C至+125°C的汽车级温度范围。

应用

  • 门控模块
  • 汽车天窗
  • 电动车窗控制器
  • 电动转向板
  • 座位移动控制
  • 汽车安全带扣锁
  • 车窗升降控制
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9921

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 02/10/2010
英文

MAX9921: Dual, 2-Wire Hall-Effect Sensor Interface with Diagnostics Data Sheet (Rev.1)

打开PDF文件

redirect
740.00K
download

下载 PDF

PDF Vector

PDF

更新 06/30/2010
日文

MAX9921: 診断付き、デュアル、2線式ホール効果センサインタフェース Data Sheet (Rev.1)

打开PDF文件

redirect
651.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX9921 Reliability Data redirect icon

159.12K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 06/09/2008
英文
A Fully Integrated, Robust Solution for Interfacing with Hall-Effect Sensors redirect icon

PDF Vector

HTML

更新 10/02/2008
中文
高度可靠的霍耳传感器接口集成方案 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX9921AUB+ 10-MINI_SO-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9921AUB+T 10-MINI_SO-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9921AUB/V+ 10-MINI_SO-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9921AUB/V+T 10-MINI_SO-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

MAX9921AUB+

量产

MAX9921AUB+T

量产

pdf

pcn_1753n

external-icon

1月 17, 2018

- 1721G

ASSEMBLY

MAX9921AUB/V+

量产

pdf

pcn_1721g

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX9921AUB+

量产

MAX9921AUB+T

量产

pdf

pcn_1753n

external-icon
1月 17, 2018

- 1721G

arrow down

ASSEMBLY

MAX9921AUB/V+

量产

pdf

pcn_1721g

external-icon

评估套件 1

MAX9921EVKIT

MAX9921评估板

zoom

MAX9921EVKIT

MAX9921评估板

download icon

下载

 print icon

打印
MAX9921EVKIT
MAX9921评估板

特性和优点

  • 6V至18V工作电压范围，能承受60V
  • 板上2通道2线霍尔传感器
  • 3个输出状态LED指示
  • 经过验证的PCB布局
  • 完全安装并经过测试
立即购买 更多内容

产品详情

MAX9921评估板(EV kit)是完全安装并经过测试的PCB，用于演示具有诊断功能的双通道2线霍尔传感器接口MAX9921的性能。评估板上已安装MAX9921AUB+。

应用

  • 门控模块
  • 汽车天窗
  • 电动车窗控制器
  • 电动转向板
  • 座位移动控制
  • 汽车安全带扣锁
  • 车窗升降控制

评估套件1

MAX9921EVKIT

MAX9921评估板
