MAX9879

立体声D类音频子系统,具有DirectDrive耳机放大器

更多 showmore-icon

业内尺寸最小、输出功率最大的D类放大器,具有最佳的RF抑制性能(消除TDMA噪声)

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 无需滤波元件即可满足EN 55022 B类标准,并留有9dB以上的裕量
  • 极低的RF敏感度,可有效抑制GSM无线网络的TDMA噪声
  • 按照用户自定义的输入模式提供输入混音
  • 立体声扬声器输出功率可达715mW (RL = 8Ω,VDD = 3.7V)
  • 立体声耳机输出功率可达58mW (16Ω,VDD = 3.7V)
  • 较低的THD+N:1kHz时为0.04% (D类功放)
  • 较低的THD+N:1kHz时为0.018% (耳机放大器)
  • 效率高达88% (RL = 8Ω,POUT = 750mW)
  • 1.6Ω模拟开关用于旁路扬声器放大器
  • 扬声器放大器具有较高的PSRR (217Hz时为72dB)
  • 耳机放大器具有较高的PSRR (217Hz时为84dB)
  • I²C控制
  • 硬件及软件关断模式
  • 极低的咔嗒-噼噗声
  • 高度可靠的设计,具有限流及热保护
  • 采用节省空间的封装
    • 5 x 6 UCSP (2.5mm x 3mm)
更多细节
show more Icon

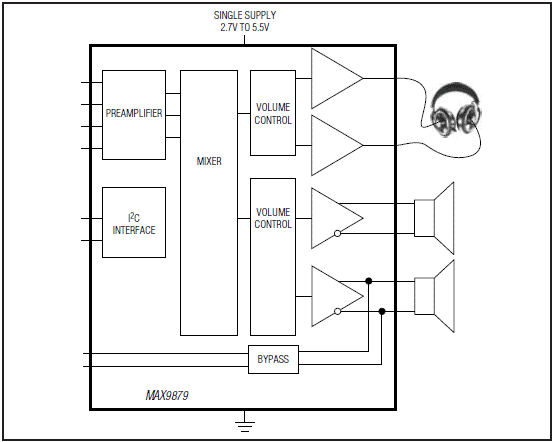

MAX9879集成了高效D类音频功率放大器和立体声、无需电容的DirectDrive®耳机放大器。Maxim无需滤波的D类放大器具有有源辐射抑制功能,能够以D类放大器的效率提供AB类放大器的优异性能。

采用3.7V供电时,D类放大器能够以88%的效率为8Ω负载提供高达715mW的功率,有效延长电池寿命。无滤波调制方案采用有源辐射抑制电路及扩频调制技术,大大降低了EMI干扰,省去了传统D类放大器所需的输出滤波器。

采用3.7V供电时,耳机放大器可为16Ω负载提供高达58mW的功率。Maxim的DirectDrive架构能够在单电源供电时产生以地为参考的输出,无需大尺寸隔直电容,从而节省成本、减小空间并降低器件高度。

该器件采用用户定义的输入结构,提供3种前置放大器增益设置,具有输入混音、音量控制、咔嗒-噼噗声抑制和I²C控制。旁路模式可禁用内部D类放大器并利用内部DPST开关由外部放大器驱动MAX9879输出端的扬声器。

MAX9879采用高效散热、节省空间的30焊球UCSP™封装。

应用

  • 蜂窝电话
  • 便携式多媒体播放器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX9879EVKIT

MAX9879评估板

zoom

MAX9879EVKIT

MAX9879评估板

MAX9879评估板

特性和优点

  • 2.7V至5. 5V单电源供电
  • 经过验证的音频PCB布局
  • 片上微处理器产生I²C兼容信号
  • USB-PC连线(包括电缆)
  • 用于连接用户I²C信号的PCB焊盘
  • 用于连接音频输入、输出信号的PCB焊盘
  • Windows 2000/XP和Windows Vista (32位)兼容软件
  • 易于使用、菜单驱动的软件
  • 无铅并符合RoHS标准
  • 完全安装并经过测试

产品详情

MAX9879评估板(EV kit)是完全安装并经过测试的印刷电路板(PCB),用于评估MAX9879。MAX9879是立体声D类音频子系统,带有DirectDrive®耳机放大器,通过I²C 2线接口进行通信。MAX9879可以由用户定义输入配置、输入增益、输入源,具有输出使能和音量控制。评估板包含微控制器,通过通用串行总线(USB)接口与PC通信,并作为I²C主机。

MAX9879评估板还包括Windows® 2000/XPV和Windows Vista®兼容软件,提供简捷的用户界面用于评估MAX9879的功能。程序采用菜单驱动,图形用户界面(GUI)包括按钮、检验框和滚动条。评估板上已安装MAX9879ERV+。

应用

  • 蜂窝电话
  • 便携式多媒体播放器
