MAX9875

具有低RF干扰敏感度的单声道音频子系统，带有DirectDrive耳机放大器

业内尺寸最小的音频子系统，提供最佳的RF抑制(消除TDMA噪声)

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 低辐射、无滤波D类放大器能够满足EN55022 B类标准，并留有大于10dB的裕量
  • 极低的RF敏感度，可有效抑制GSM无线网络的TDMA噪声
  • 按照用户自定义的输入模式提供输入混音
  • 725mW扬声器输出(RSPK = 8Ω，PVDD = 3.7V)
  • 53mW耳机输出(RHP = 16Ω，VDD = 3.7V)
  • 1kHz时，THD+N低至0.05% (D类功放)
  • 1kHz时，THD+N低至0.016% (耳机放大器)
  • 效率高达87% (RSPK = 8Ω，POUT = 750mW)
  • 扬声器放大器具有较高的PSRR (217Hz时为72dB)
  • 耳机放大器具有较高的PSRR (217Hz时为84dB)
  • I²C控制
  • 硬件及软件关断模式
  • 咔嗒-噼噗声抑制
  • 限流及热保护
  • 采用节省空间的2.5mm x 2.0mm WLP封装
MAX9875
具有低RF干扰敏感度的单声道音频子系统，带有DirectDrive耳机放大器

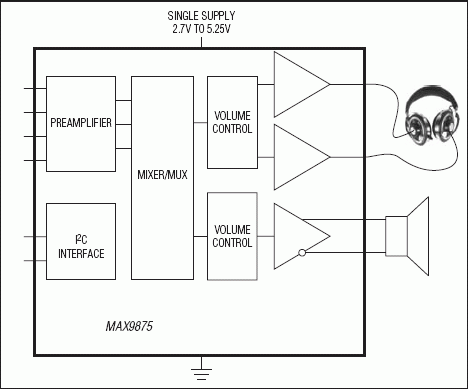

MAX9875：简化框图
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
产品 1
MAX9877
具有低RF干扰敏感度的单声道音频子系统，带有DirectDrive耳机放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX9875EVKIT

MAX9875评估板

立即购买 更多内容

特性和优点

  • 2.7V至5.25V单电源供电
  • 经过验证的音频PCB布局
  • 片上USB接口产生I²C兼容信号
  • USB-PC连线(包括电缆)
  • 用于连接用户提供的I²C兼容信号的PCB焊盘
  • 用于连接音频输入、输出信号的PCB焊盘
  • 评估采用2mm x 2.5mm、20焊球(5 x 4) UCSP™封装的MAX9875ERP+
  • Windows 2000/XP和Windows Vista (32位)兼容软件
  • 无铅(Pb)并符合RoHS标准
  • 完全安装并经过测试

产品详情

MAX9875评估板(EV kit)是完全安装并经过测试的PCB，用于评估MAX9875 IC。MAX9875为D类音频功率放大器和立体声DirectDrive®耳机放大器，通过I²C 2线接口通信。MAX9875支持用户定义的输入配置、输入增益、输入源、输出使能、音量控制以及振荡器频率调制模式。通过I²C兼容的串行接口设置用户定义功能，通信速率高达400kbps。利用计算机或用户提供的I²C总线，通过片上USB接口发送I²C数据。

该评估板包括Windows® 2000/XP®和Windows Vista®兼容软件，提供用户界面用于演示MAX9875的功能。程序采用菜单驱动，图形用户界面(GUI)包括按钮、复选框和滚动条。

应用

  • 蜂窝电话
  • 便携式多媒体播放器
MAX9875EVKIT
MAX9875评估板
