MAX987

高速、微功耗、低电压、SOT23封装、满摆幅输入/输出比较器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.3)

PDF

1月 1, 1900 ellipse 中文

1777: 高速、微功耗、低电压、SOT23封装、满摆幅输入/输出比较器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 1.00M
Documentation 查看所有文档
SPICE 模型 MAX987 SPICE Macro Model Download 10.19KB
产品模型 6
特性
  • 传输延迟：120ns
  • 静态电源电流：48µA
  • +2.5V至+5.5V单电源供电
  • 共模输入电压范围扩展至供电轨以上250mV
  • 推挽输出级的灌电流和拉电流为8mA (MAX987/MAX991/MAX995)
  • 开漏输出电压超出VCC (MAX988/MAX992/MAX996)
  • 专门设计的输出级可降低输出开关电流，从而充分降低总体功耗
  • 1MHz开关频率下的电源电流为100µA
  • 过驱输入无反相
  • 采用节省空间的封装：
    • 5引脚SC70 (MAX987/MAX988)
    • 8引脚µMAX (MAX991/MAX992)
更多细节
show more Icon

MAX987/MAX988/MAX991/MAX992/MAX995/MAX996单通道/双通道/四通道微功耗比较器具有低电压工作和轨到轨输入和输出。其工作电压范围为+2.5V至+5.5V，因此非常适合用于3V和5V系统。这些比较器还采用±1.25V至±2.75V双电源供电。每个比较器的电流消耗仅为48µA，同时实现120ns传播延迟。

输入偏置电流典型值为1.0pA，输入失调电压典型值为0.5mV。即便输入信号传送缓慢，内部迟滞也能确保干净的输出切换。

输出级的专门设计限制了开关时的电源电流浪涌，几乎消除了许多其他比较器常见的电源毛刺。MAX987/MAX991/MAX995具有可进行灌电流和拉电流操作的推挽输出级。大型内部输出驱动器支持轨到轨输出摆幅，负载高达8mA。MAX988/MAX992/MAX996具有可超出VCC拉至VEE以上6V（最大值）的开漏输出级。这些开漏版本非常适合用于电平转换器和双极性至单端转换器。

单通道MAX987/MAX988采用小型5引脚SC70封装，而双通道MAX991/MAX992则采用超小型µMAX®封装。



应用

  • 数字线路接收器
  • 接地/电源检测
  • 红外接收器
  • 电平转换器
  • 移动通信
  • 便携式电池供电系统

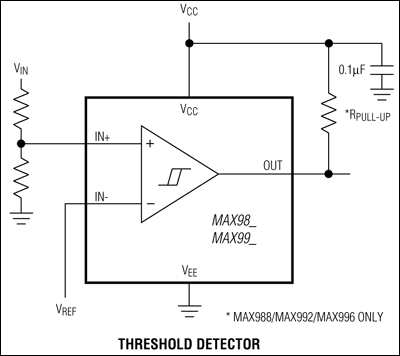

  • 阈值检测器
  • 窗口比较器
  • 零交越检波器
