MAX98395

11.7W、数字输入、DG类放大器,具有I/V检测和超低静态功耗

更多 showmore-icon

无滤波器、宽电源范围、超低噪声放大器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 宽输入电压范围(3.0V至14V)
  • DG类操作实现业界领先的静态功耗
    • 16mW @ VPVDD = 3.8V
    • 15mW @ VPVDD = 12V
  • 超低噪底
    • 11µVRMS输出噪声
    • 116dB动态范围
  • 低失真
    • -83dB THD+N @ 2W,8Ω负载,f = 1kHz和3kHz
    • -77dB THD+N @ 2W,8Ω负载,f = 6kHz
  • 1% THD+N时的输出功率:
    • 7.7W @ 8Ω负载,VPVDD = 12V
    • 11.7W @ 4Ω负载,VPVDD = 12V
  • 扬声器放大器效率:
    • 88% @ 5W,8Ω负载,VPVDD= 12V
  • D类EMI抑制允许无滤波器操作
    • 扩频调制
    • 开关边沿斜率控制
  • 集成扬声器电流和电压检测,无需外部元件
  • I2S/16通道TDM和I2C数字接口
  • 回放和IV通路支持高达96kHz的采样率
  • 动态裕量跟踪(DHT)保证一致的听觉体验
  • 全面的咔嗒/噼啪声抑制
  • 28焊球WLP封装(1.62mm x 2.88mm x 0.5mm,0.4mm焊球间距)
更多细节
show more Icon

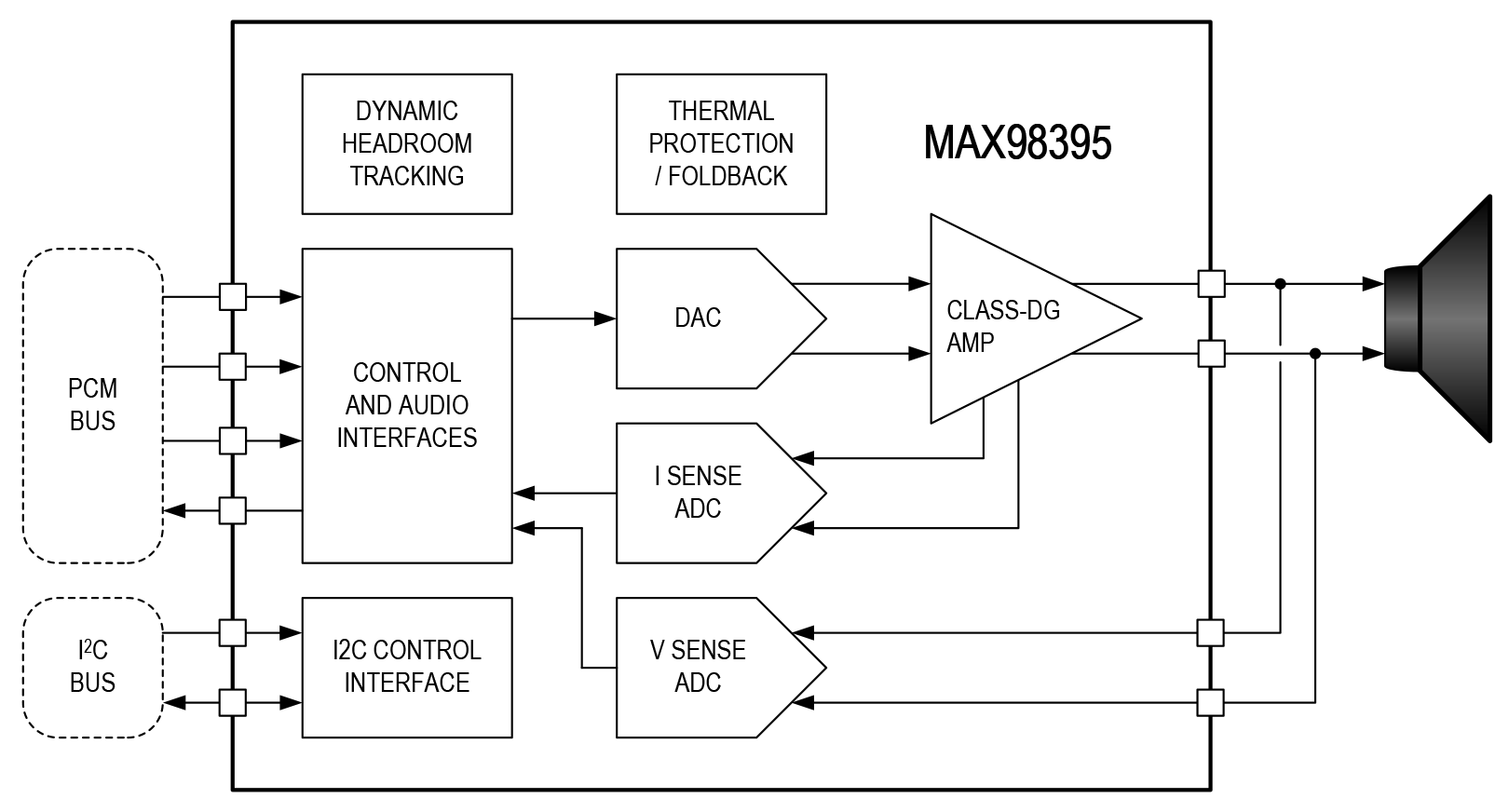

MAX98395为11.7W、高效、单声道、DG类扬声器放大器,具有业界领先的静态功耗和宽电源范围,能够支持单节Li+电池供电或外部升压。MAX98395也具有电流和电压检测(I/V检测)功能和动态裕量跟踪(DHT)功能。高精度输出电流和电压监测(I/V检测)支持主机运行扬声器保护算法。扩频调制(SSM)和边沿斜率控制最大程度降低EMI,无需传统D类器件中常见的输出滤波。

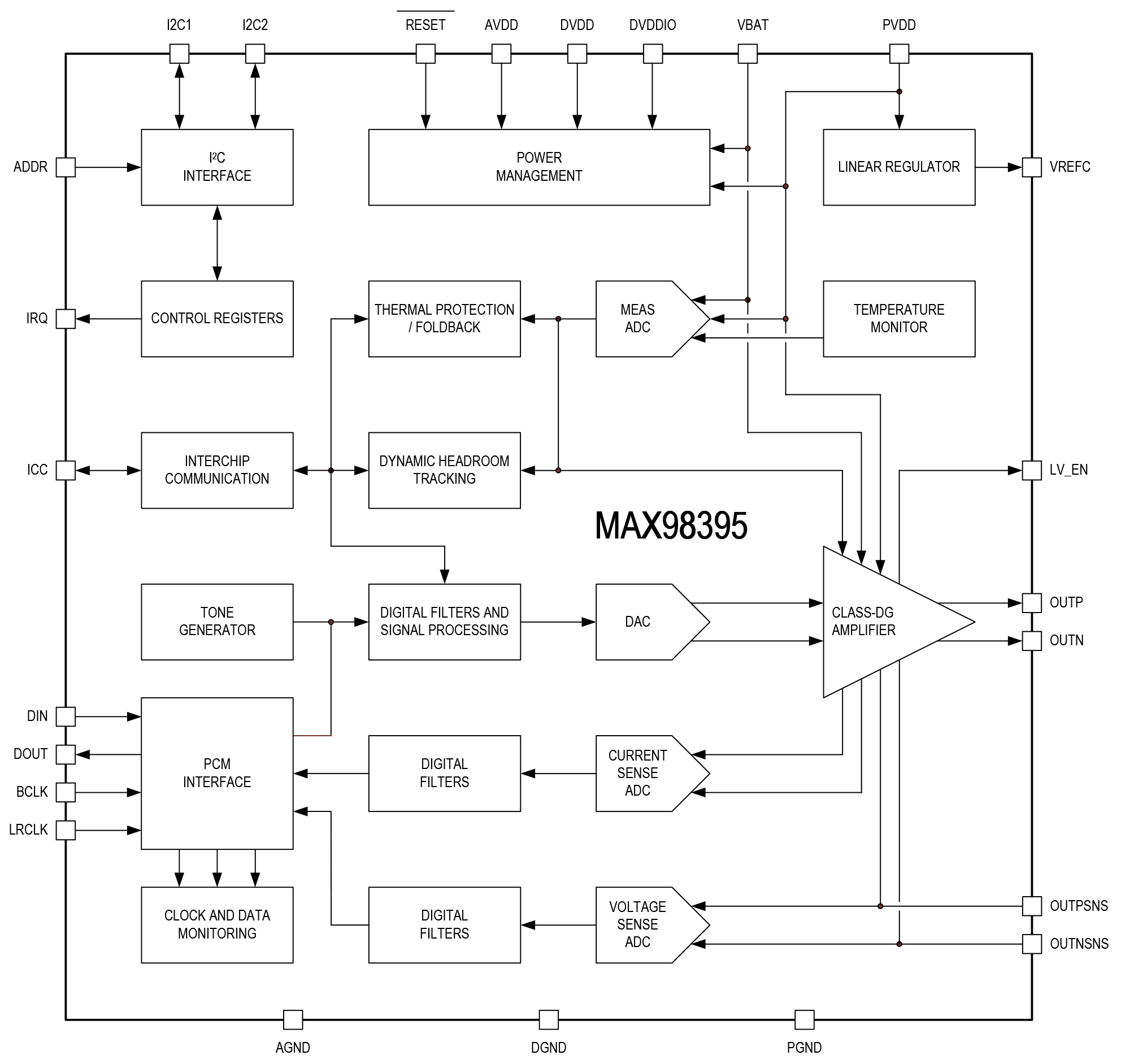

为实现业界领先的静态功耗,DG类放大器采用两个电源轨,VBAT和PVDD,为扬声器放大器供电。此外,如果瞬态和电池寿命下降而造成电源电压变化,DHT自动优化DG类放大器可用的裕量,保持失真和听觉的一致性。DHT电路提供动态范围压缩器(DRC)和限幅器,可作为信号失真限幅器(SDL)或标准信号电平限幅器(SLL)。

器件提供PCM接口用于音频数据,提供标准I2C接口用于控制数据通信。PCM接口支持音频回放,可采用I2S、左对齐和TDM音频数据格式。TDM模式下,器件可支持多达16路通道音频数据。独有的时钟结构无需PCM通信中常见的外部主控时钟,减少引脚数量、简化电路板布局。

达到器件温度限值时,折返式热保护确保可靠的行为。使能时,如果温度超过用户设定的门限,则自动降低输出功率。从而允许即使在较高环境温度下也不间断播放音乐。除了可靠的过流保护外,器件还提供传统的热保护功能。

器件采用0.4mm焊距、28焊球晶圆级封装(WLP)。器件工作在-40°C至+85°C扩展级温度范围。

应用

  • 智能扬声器
  • 笔记本电脑
  • 智能IoT
  • 智能扬声器
  • 条形音箱
  • 平板电脑

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX98395EWI+
  • HTML
  • HTML
MAX98395EWI+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX98395EVSYS

MAX98395评估系统

zoom

MAX98395EVSYS

MAX98395评估系统

MAX98395评估系统

特性和优点

  • 完备的硬件系统,设置简单、无需工具或特殊设备
  • 易于使用的图形用户界面(GUI)评估软件(兼容Windows 7/10)
    • 完全访问所有硬件寄存器

产品详情

MAX98395评估系统(EV系统)用于评估MAX98395,该器件为单声道、D类音频放大器,具有动态裕量跟踪(DHT)以及时钟和数据监测。评估系统包括IC开发板(DEV电路板)、Maxim的音频接口III (AUDINT3)电路板、USB电缆,以及IC评估软件。

建议AUDINT3电路板配合DEV电路板一起使用,作为评估系统。IC支持标准I2S、左对齐和TDM数字音频接口,以及用于控制的I2C。

除了评估DEV电路板所需的1.8V AVDD电源和1.2V DVDD及DVDDIO电源外,AUDINT3电路板还提供USB至PCM和USB至I2C接口。IC DEV电路板要求两路额外电源输入,3V至5.5V (VBAT)和3V至14V (PVDD)。图1所示为DEV电路板和AUDINT3电路板细节。

MAX98395评估软件能够完全访问所有硬件寄存器。

应用

  • 智能扬声器
  • 笔记本电脑
  • 智能IoT
  • 智能扬声器
  • 条形音箱
  • 平板电脑
