概览

优势和特点

  • 单电源供电(2.5V至5.5V)
  • 5V供电时,为4Ω负载提供3.2W输出功率
  • 2.2mA静态电流
  • 92%效率(RL = 8Ω,POUT = 900mW,VDD = 3.7V)
  • 25µVRMS输出噪声(AV = 15dB)
  • 0.013%超低THD+N,1kHz
  • 无需MCLK
  • 8kHz至96kHz采样速率
  • 支持左声道、右声道或(左声道 + 右声道)/2输出
  • 边沿斜率控制技术支持无滤波D类放大器设计
  • 77dB PSRR,217Hz
  • 较高的RF抑制,有效抑制GSM无线设备的TDMA噪声
  • 完备的喀嗒声抑制电路
  • 可靠的短路保护和热保护
  • 提供节省空间的封装: 1.345mm x 1.435mm WLP (0.4mm间距)

产品详情

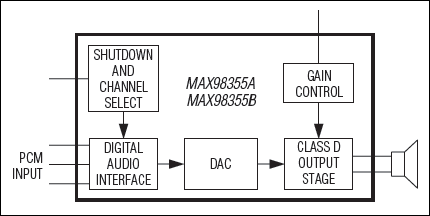

MAX98355A/MAX98355B为数字脉冲编码调制(PCM)输入的D类功率放大器,具有AB类放大器的音频性能和D类放大器的效率。IC通过一个增益选择输入(GAIN)引脚提供五种可选择的增益设置(3dB、6dB、9dB、12dB和15dB)。

观看视频:了解MAX98355/6的特性

数字音频接口具有高度设计灵活性,MAX98355A支持I²S数据,MAX98355B支持左对齐数据。两款IC均支持时分复用(TDM)数据;数字音频接口可支持8kHz至96kHz采样速率和所有数据格式。可配置IC从立体声输入数据产生左声道、右声道或(左声道 + 右声道)/2输出。IC采用16/24/32位I²S和左对齐模式工作;工作在TDM模式时,采用16位数据、多达4个时隙。IC无需外部提供MCLK信号(常见于PCM通信)。从而降低了EMI和电路板耦合噪声,并且缩小系统尺寸、减少IC引脚数量。

IC还具有非常宽的BCLK和LRCLK抖动容限(12ns典型值),确保可靠工作。

有源辐射抑制、边沿斜率限制和过冲控制电路有效降低EMI。无需滤波的扩频调制技术省去了传统D类放大器中的输出滤波器,大大减小方案元件数量。

IC提供9引脚WLP封装(1.345mm x 1.435mm x 0.64mm),工作在-40°C至+85°C温度范围。

应用

  • 蜂窝电话
  • 笔记本电脑
  • 便携式媒体播放器
  • 平板电脑

产品分类

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。
