概览
优势和特点
- 符合PC2001标准
- 217Hz时的电源抑制比达100dB
- 低静态电流：230µA
- 低至0.015%的THD+N
- 提供两种版本
- MAX9812L/MAX9813L：2.7V至3.6V
- MAX9812H/MAX9813H：4.5V至5.5V
- 内置低噪声麦克风偏置源
- MAX9812L/MAX9813L：2.3V
- MAX9812H/MAX9813H：4.0V
- 100nA低功耗关断模式
- 满摆幅输出
- 20dB固定增益
- 提供小巧的6引脚SC70 (2mm x 2.1mm)封装及8引脚SOT23 (3mm x 3mm)封装
- 适用温度范围：-40°C至+85°C
产品详情

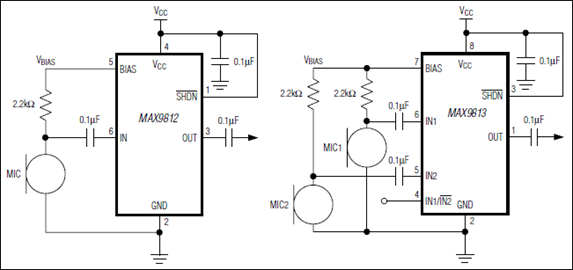

MAX9812/MAX9813为单/双输入、20dB固定增益的麦克风放大器。它们具有封装尺寸小，内置低噪声麦克风偏置，适合用于诸如笔记本电脑，手机，掌上电脑等便携式音频装置。这些放大器增益带宽积为500kHz，输出可达满摆幅，具有业界顶级水平的100dB电源抑制比，极低的THD+N (0.015%)。还具有一系列节电特性：仅230µA的电源电流，整体关断模式可将电源电流及偏置电流总和降至100nA。
MAX9812为单放大器，采用6引脚SC70封装(2mm x 2.1mm)，MAX9813为双输入放大器，提供8引脚SOT23封装(3mm x 3mm)。MAX9813具有两路输入，可使两个麦克风多路复用一个输出端。
MAX9812/MAX9813均提供两个级别的产品。其中MAX9812L/MAX9813L专为工作于3.3V电源下而作了优化(适用2.7V至3.6V电源)，MAX9812H/MAX9813H符合PC2001标准，为5V电源作了优化(适用4.5V至5.5V电源)。上述器件均可工作于-40°C至+85°C的温度范围。
应用
- 汽车工具包适配器
- 数码相机
- 笔记本电脑
- PDA
- 智能电话
- 录像机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
