MAX9796

2.3W、大功率、D类音频子系统,具有DirectDrive耳机放大器

业内尺寸最小的音频子系统,有效提高D类放大器输出功率,集成DirectDrive耳机放大器、3D立体声增强电路和3路输入的混合/复用器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 专有的扩频调制和有源辐射限制可大大降低EMI
  • 多达3路立体声输入
  • 2.3W单声道扬声器输出(4Ω,VDD = 5V)
  • 50mW单声道接收器/立体声耳机输出(32Ω,VDD = 3.3V)
  • 高PSRR (在217Hz处为68dB)
  • 80%的效率(VDD = 3.3V,RL = 8Ω,POUT = 600mW)
  • I²C控制:输入配置、音量控制和输出模式
  • 咔嗒和噼噗声抑制
  • 低总谐波失真(0.03%,1kHz)
  • 电流限制和热保护
  • 提供节省空间的36焊球UCSP (3mm x 3mm)封装
MAX9796
2.3W、大功率、D类音频子系统,具有DirectDrive耳机放大器

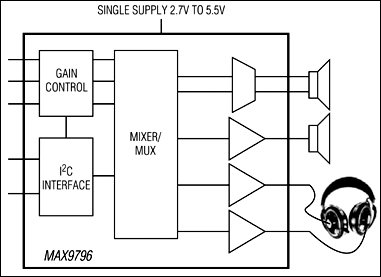

MAX9796:原理框图
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

硬件生态系统

部分模型 产品周期 描述
产品 2
MAX9702 1.8W、无需滤波、立体声D类音频功率放大器和DirectDrive立体声耳机放大器
MAX9770 1.2W、低EMI、无需虑波、单声道D类放大器,带有立体声DirectDrive耳机放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

评估套件

MAX9796EVKIT

MAX9796评估板

特性和优点

  • 2.3W扬声器输出(4Ω,VDD = 5V)
  • 50mW DirectDrive耳机放大器
  • 可灵活编程输入和输出模式
  • 通过USB控制
  • 经过验证的PCB布局
  • Windows 2000/XP/Vista (32位)兼容评估软件
  • 完全安装并经过测试

产品详情

MAX9796评估板(EV kit)是完全安装并经过测试的印刷电路板(PCB),用于评估超低EMI、2.3W、无滤波D类音频功率放大器和50mW DirectDrive®耳机放大器MAX9796。MAX9796评估板具有高度可编程、灵活的输入和输出切换,允许连接多种平衡和单端信号。MAX9796评估板还包含Windows 2000/XP/Vista® (32位)兼容软件,提供简单的图形化用户界面(GUI),评估MAX9796的性能。

应用

  • 蜂窝电话
  • 手持式游戏控制台
  • 便携式多媒体播放器

MAX9796EVKIT
MAX9796评估板
