概览
优势和特点
- 集成的反相boost转换器
- 2.7V至5.5V单电源工作
- 输出电压摆幅为16VP-P，理想用于驱动陶瓷扬声器
- 电池跌落时仍保持输出电源摆幅
- 无咔嗒/噼噗声工作
- 小型的高效散热5x4 WLP封装(2.5mm x 2mm)
产品详情

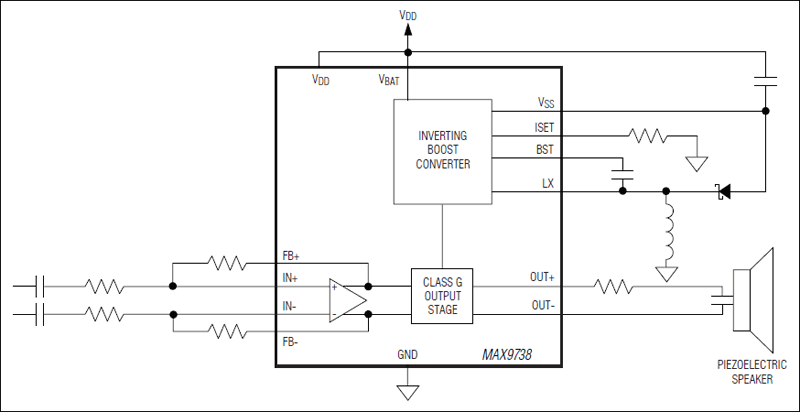

MAX9738是一款内置反相boost转换器的单声道G类功率放大器，设计用于驱动大容量陶瓷/压电扬声器。反相boost转换器最高可输出400mA的峰值电流，在2.7至5.5V电源电压范围内时，保证恒定的16VP-P输出电压。
MAX9738通过提高效率来最大限度的延长电池寿命。Maxim专有的输出级可提供比AB类放大器更高的效率而不会遇到D类放大器中常见的EMI问题。
MAX9738非常适合提供驱动陶瓷/压电扬声器所需的高摆幅输出电压。
该器件采用全差分输入和输出，具有完备的咔嗒/噼噗声抑制、关断控制和软启动电路。MAX9738工作于-40°C至+85°C扩展级温度范围，采用超小型、无铅、5x4 WLP (2.5mm x 2mm)封装。
应用
- 蜂窝电话
- 手持式游戏控制台
- MP3播放器
- 笔记本电脑
- 个人媒体播放器
- 智能电话
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
