概览
优势和特点
- 第二代DirectDrive技术
- 动态、H类、双模电荷泵
- 低工作电压，VPVIN = 1.8V
- 低静态电流，VPVIN = 1.8V时电流仅为1.15mA (典型值)
- 无需大尺寸输出隔直流电容
- 业内领先的咔嗒/噼噗声抑制性能
- 高保真，SNR为105dB (5.6µV输出噪声)
- 为32Ω负载提供34mW输出功率(THD+N为1%)
- 为16Ω负载提供45mW输出功率(THD+N为10%)
- 小尺寸12焊球、1.27mm x 1.65mm WLP封装(焊球间隔为0.4mm)
产品详情

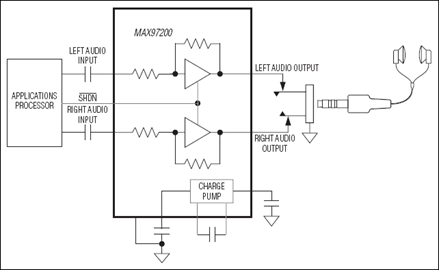

MAX97200是一款45mW H类耳机放大器，采用低至1.8V的单电源供电，采用Maxim的第二代DirectDrive®技术。
MAX97200内部采用双模(Dual Mode™)电荷泵，产生放大器所需的电源电压。电荷泵可以输出±PVIN/2或±PVIN电压，具体取决于输出信号的幅度。当输出信号幅度较低时，电源电压为±PVIN/2。需要较大的输出信号时，电荷泵切换模式，产生更高的电源电压，从而向负载提供更大的输出功率。
与第一代DirectDrive放大器相比，第二代DirectDrive技术具有更低的功耗。MAX97200采用1.8V稳压源供电，功耗等同于0.9V供电的传统DirectDrive放大器。
Maxim的DirectDrive架构采用反相电荷泵产生负电源电压。耳机放大器采用正电源和负电源供电。这种方案允许音频输出信号偏置在地电位附近，省去了放大器输出和耳机负载之间的大尺寸隔直流电容。
低输出失调电压在进入和退出关断状态时具有优异的咔嗒/噼噗声抑制性能。极高的信噪比支持系统的高保真设计。
MAX97200采用小尺寸12焊球晶片级封装(WLP 1.27mm x 1.65mm)，具有微小的0.4mm焊球间距，工作在-40°C至+85°C扩展级温度范围。
应用
- 蜂窝电话
- MP3播放器
- 智能电话
- VoIP电话
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX97200AEWC+ | 材料声明 | 质量和可靠性 | 12-WLCSP-N/A | |
| MAX97200AEWC+T | 材料声明 | 质量和可靠性 | 12-WLCSP-N/A | |
| MAX97200BEWC+ | 材料声明 | 质量和可靠性 | 12-WLCSP-N/A | |
| MAX97200BEWC+T | 材料声明 | 质量和可靠性 | 12-WLCSP-N/A | |
| Wafer Fabrication Data |
