概览

优势和特点

  • DirectDrive技术省去大尺寸的隔直电容
  • SmartSense技术自动检测短路
  • 低达5mA的静态电流
  • 固定增益,无需外部反馈网络
    • MAX9720A:-1V/V
    • MAX9720B:-1.41V/V
  • 每声道输出功率50mW
  • 0.003%的超低THD+N
  • 高PSRR (217Hz时,92dB)
  • 内部集成的咔嗒声和噼噗声抑制功能
  • 1.8V至3.6V单电源工作
  • 过热保护功能
  • 提供节省空间的封装
    • 16引线点UCSP封装(2mm x 2mm x 0.6mm)
    • 16引脚TSSOP封装

产品详情

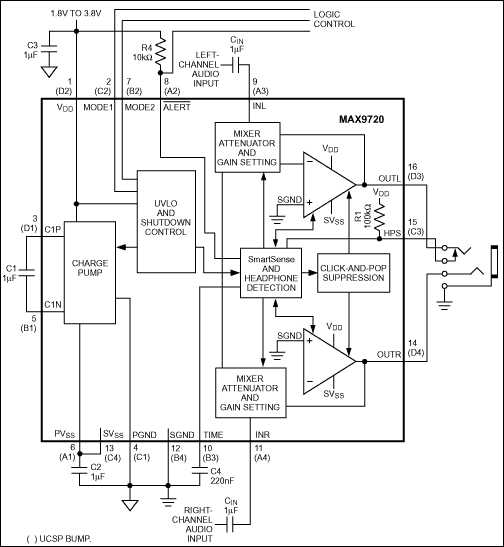

MAX9720立体声耳机放大器集成了Maxim的DirectDrive和SmartSense技术,可自动检测单声道/立体声模式。传统的耳机放大器在耳机和放大器之间需要一个大尺寸的隔直电容。DirectDrive可以在单电源供电的情况下产生一个以地为基准的输出,无需大尺寸的隔直电容,可以节省成本、减小电路板空间和降低元件高度。

SmartSense自动探测左声道或者右声道运放输出的短路状态。发生故障时,出现短路的输出被自动禁止,而立体声输入信号被自动混合,并通过剩下的有效通道输出。此功能在手机和PDA等应用中非常有用,因为在此类应用中,耳机插孔可能经常有很多不同负载的耳机接入。SmartSense既能防止损坏放大器,同时还避免输出短路时电池能量被耗尽。

MAX9720每个声道能够向16Ω的负载提供高达50mW的输出,并且具有0.003%的超低THD+N。高(217kHz时92dB)的电源纹波抑制比(PSRR)允许器件在没有任何附加调节器的情况下,在充满噪声的数字电源下工作。MAX9720的增益为内部设置,这样将进一步减少元件数量。该器件具有两个不同增益的版本(MAX9720A的-1V/V,MAX9720B的-1.41V/V)。耳机输出具有完备的杂音抑制电路,可以消除启动和关断时的音频脉冲。关断模式具有250µs快速导通时间。

MAX9720工作在1.8V至3.6V的单电源下,仅消耗5mA的电源电流。MAX9720还具有过热保护,规定工作在-40°C至+85°C的温度范围内。MAX9720采用微型(2mm x 2mm x 0.6mm)的16焊球晶片级封装(UCSP™)以及16引脚的TSSOP封装。

应用

  • 蜂窝电话
  • MP3播放器
  • 笔记本电脑
  • PDA
  • 便携式音频装置
  • 智能电话
  • 平板PC

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
